Dans une maison, un atelier ou un local technique, le passage des câbles mérite une vraie réflexion. Le chemin de câbles offre une solution pratique pour regrouper, guider et protéger les liaisons électriques sur une grande longueur. Il facilite aussi l’accès au réseau lors de travaux de maintenance ou lors d’une évolution de l’équipement.
Je vous propose de voir comment fonctionne ce support, quels modèles choisir et quels critères vérifier pour votre chantier. Nous verrons aussi les accessoires utiles pour obtenir une pose propre, fiable et facile à faire évoluer.
A quoi sert un chemin de câbles dans une installation électrique ?
Le chemin de câbles désigne un support destiné au passage de plusieurs câbles sur un même tracé. Il se rencontre surtout dans les garages, ateliers, locaux techniques, parkings, bureaux ou sites industriels, mais il peut aussi trouver sa place dans un projet résidentiel avec de nombreux réseaux.
Organiser les câbles sur un même tracé

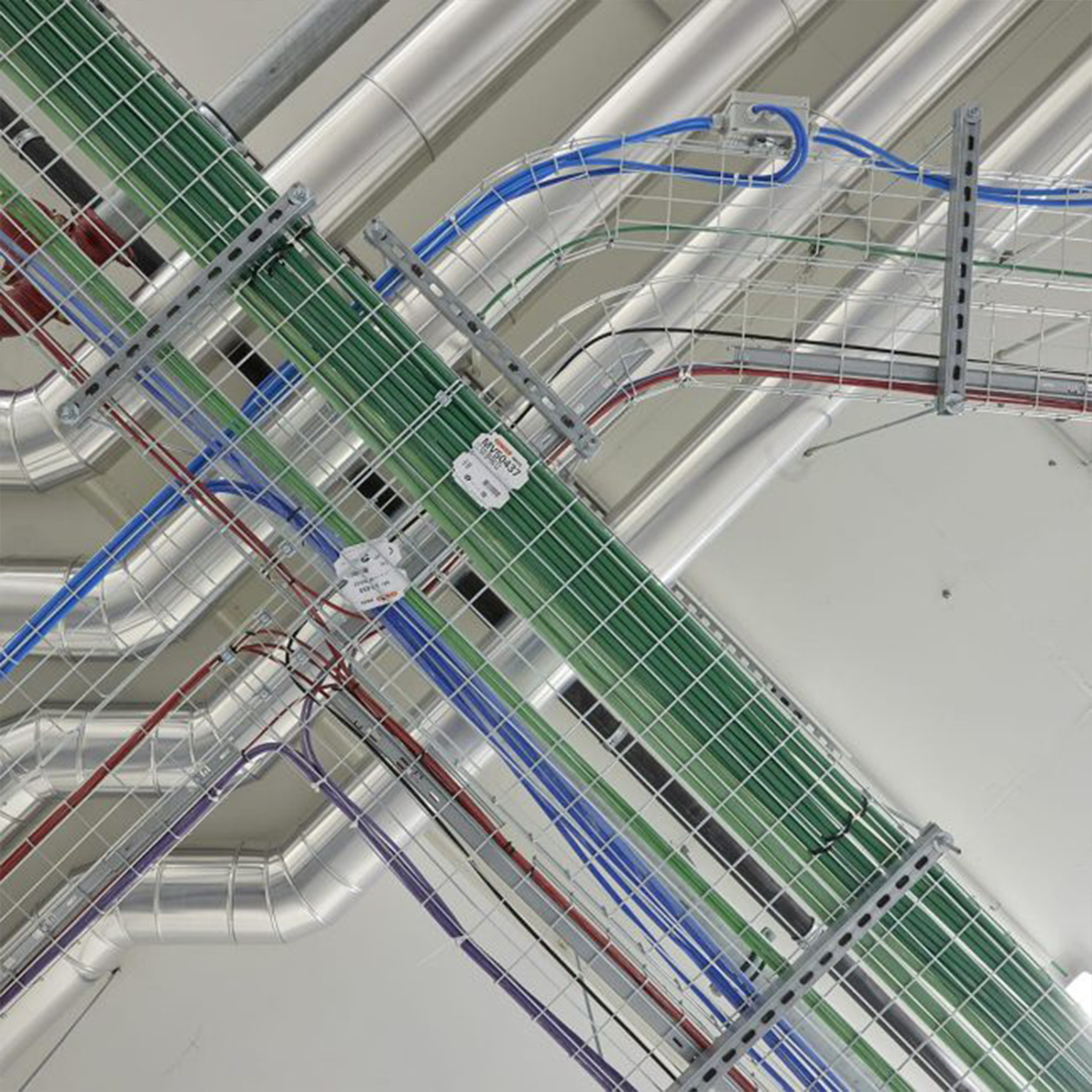

Son premier rôle consiste à organiser le câble électrique sur une ligne claire. Au lieu de multiplier les passages isolés, vous réunissez plusieurs liaisons sur un support prévu à cet effet.
Cette solution devient très pratique dans un garage avec plusieurs circuits, dans un atelier avec de nombreuses machines ou dans un local où des lignes doivent rejoindre différents coffrets.
Le chemin reste accessible. vous pouvez donc identifier plus facilement une liaison, contrôler son état ou modifier le réseau si le projet évolue.
Protéger et simplifier le réseau
Un chemin de câble électrique aide aussi à réduire les risques de traction ou de passage désordonné. Le câble repose sur une structure stable et suit un parcours défini.
Le câble R2V 3G6² Nexans proposé par 123elec peut être posé sur un chemin de câbles, dans un tube, dans une gaine ICTA, dans une goulotte ou avec une pose murale adaptée.
Une telle solution est donc très utile pour créer un réseau lisible sans enfermer chaque liaison dans une gaine distincte.
Chemin de câbles ou goulotte électrique ?
Les deux équipements n’ont pas tout à fait le même rôle.

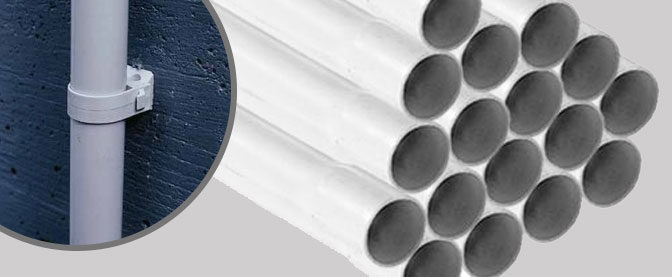

| solution | usage type | accès aux câbles | contexte |
|---|---|---|---|
| Chemin de câbles | Regroupement de plusieurs câbles | Très simple | Garage, atelier, local technique, tertiaire |
| Goulotte électrique | Distribution avec finition fermée | Simple après ouverture du capot | Logement, bureau, commerce |
| Gaine ICTA | Protection d’une liaison dans une cloison | Faible après pose | Logement neuf ou rénovation |
| Tube rigide | Protection mécanique ciblée | Variable | Garage, sous-sol, local technique |
Je privilégie le chemin de câbles lorsque le réseau comporte plusieurs liaisons et qu’un accès direct reste utile.
Comment choisir un chemin de câbles selon votre projet ?
Le bon modèle dépend du nombre de câbles, de leur diamètre, du lieu de pose et des évolutions prévues. Une installation trop juste dès le départ laisse peu de marge si vous devez ajouter un circuit plus tard.
Choisir le bon format
La largeur doit offrir assez de place pour organiser les câbles sans créer un empilement excessif. Pensez donc au nombre de liaisons actuel, mais aussi aux extensions probables.
Un petit réseau dans un garage demande peu de volume. Un local technique avec alimentation, éclairage, réseau informatique et équipements spécialisés nécessite une réserve supérieure.
La profondeur joue aussi un rôle. Plus elle est élevée, plus le support peut recevoir un volume de câbles conséquent.
Choisir entre dalle et fils
Plusieurs conceptions existent.

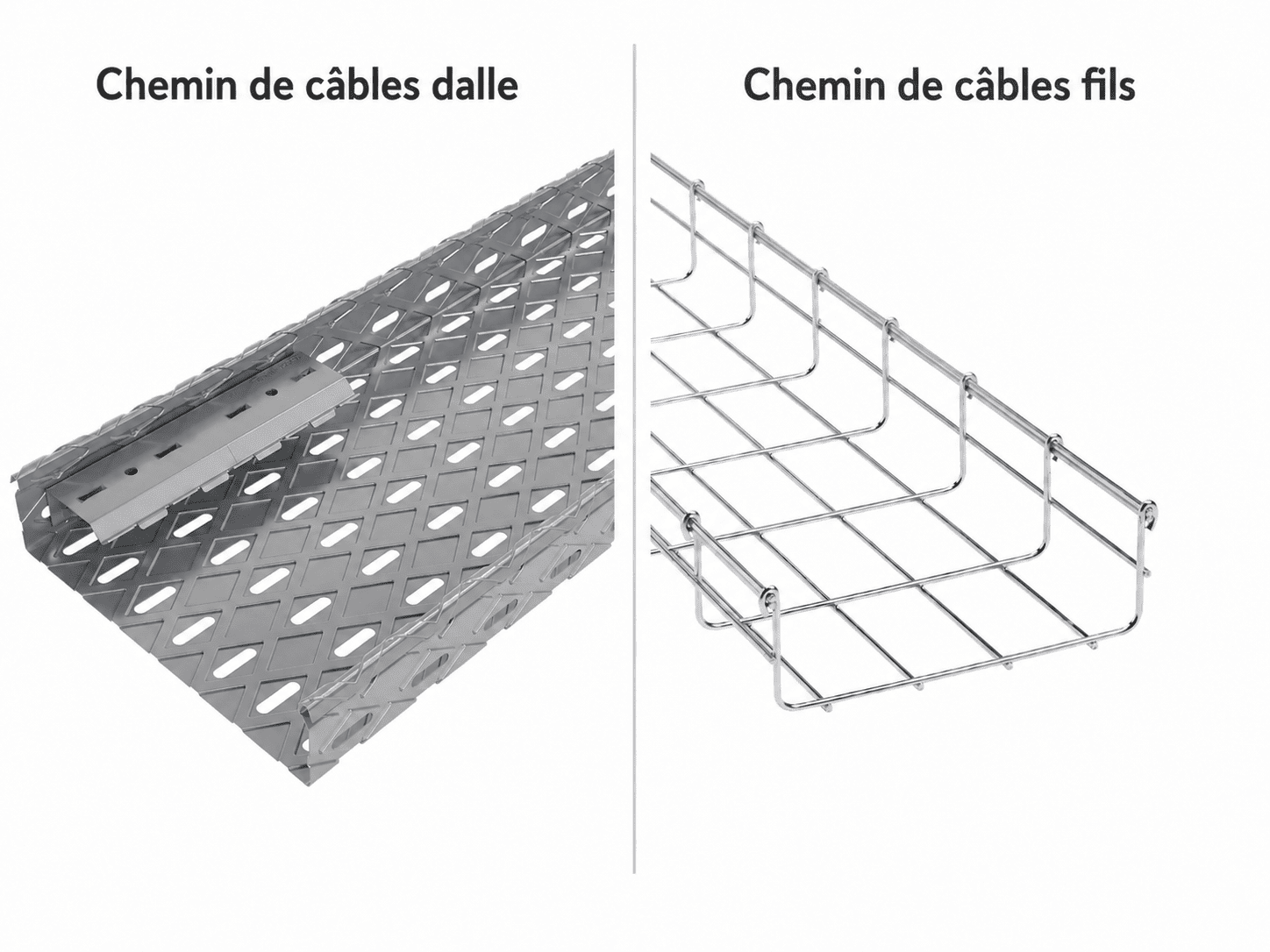

Le modèle en fils métallique reste très apprécié dans les ateliers et les locaux techniques. Sa structure ouverte facilite le contrôle visuel du réseau et le passage des dérivations.
La dalle métallique offre une base plus pleine. Elle convient lorsque vous souhaitez disposer les câbles sur une surface continue.
Le choix dépend donc du chantier, du niveau de protection recherché et des accessoires nécessaires.
Prévoir les accessoires de pose
Une installation complète ne repose pas uniquement sur le chemin. Consoles, supports, raccords, dérivations et accessoires de fixation chemin de câble jouent aussi un rôle majeur.

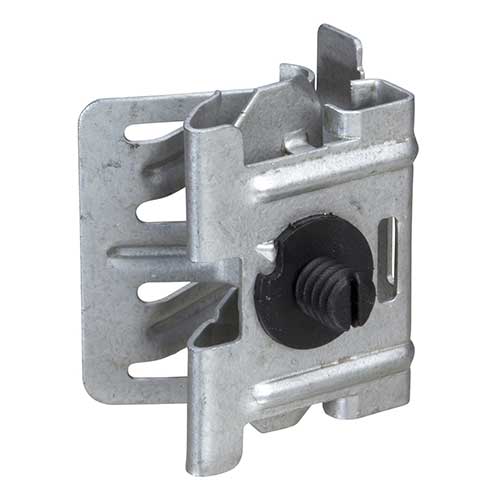

123elec propose par exemple l’agrafe Schneider Mureva Box ENN08167. Cette référence en acier sert à fixer une boîte de dérivation sur un chemin de câbles ou sur un profil IPN de 2 à 12mm.
Cet accessoire se révèle utile dans un atelier ou dans une zone technique où une boîte de dérivation doit rester proche du réseau principal.
Conseil 123elec
Je vous conseille de dessiner le tracé sur un plan puis de relever les longueurs, les changements de direction et les points de dérivation. Vous pourrez ainsi prévoir les supports et les accessoires dès la commande. Cette méthode limite les achats oubliés et facilite la pose sur le chantier. ️
Comment installer un chemin de câbles correctement ?
Une bonne pose commence par un tracé logique. Le réseau doit rester accessible et ne pas gêner les autres équipements du local.
Définir le parcours
Je vous recommande de choisir un trajet court et lisible entre le tableau, les boîtes de dérivation et les équipements à alimenter.

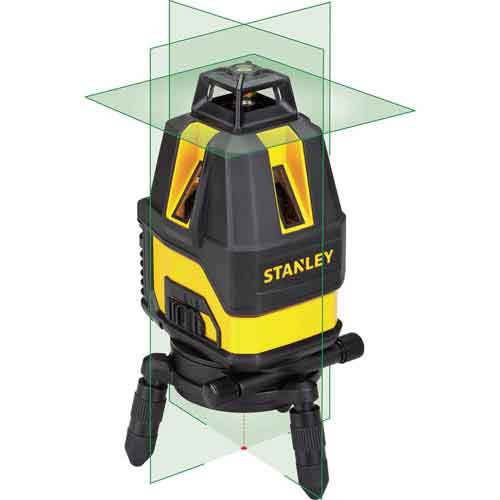

Un niveau laser peut vous aider à conserver une ligne régulière sur une grande distance. 123elec référence par exemple un niveau laser Stanley multilignes STHT77524-1 dont les usages indiqués incluent l’implantation de goulottes et de chemins de câbles.
Repérez aussi les obstacles : canalisations, poutres, portes, réseaux de communication ou équipements techniques.
Poser les supports avec soin
La structure doit rester stable une fois les câbles en place. Les supports doivent donc être compatibles avec le chemin choisi, le support mural ou le plafond et la charge du réseau.
Respectez les indications du fabricant pour l’écart entre deux points de fixation. La charge dépend du modèle, de la largeur et de la quantité de câbles.
Une pose régulière évite aussi les déformations et donne un résultat plus propre.
Disposer les câbles sans surcharge
Les câbles doivent reposer sans traction excessive. Evitez les rayons de courbure trop faibles et les changements de direction brusques.
Si plusieurs types de réseaux utilisent le même secteur, vérifiez les règles de séparation applicables à votre installation. Les circuits de puissance et les réseaux de communication peuvent exiger une organisation spécifique.
Dans certains cas liés à la recharge de véhicules électriques en immeuble collectif, la norme NF C15-100 décrit par exemple une distribution sur chemin de câbles avec une pose organisée sur une seule nappe et un repérage individuel des câbles.
Ces règles dépendent du projet. En cas de doute, je vous conseille de vous appuyer sur la documentation du fabricant et sur les prescriptions techniques liées au local.
Quels équipements associer à un chemin de câbles ?
Le support doit être pensé comme une partie du réseau électrique complet. Les câbles, boîtes et fixations doivent former un ensemble cohérent.
Choisir le câble électrique adapté
Un chemin de câbles peut recevoir différents câbles selon le circuit.

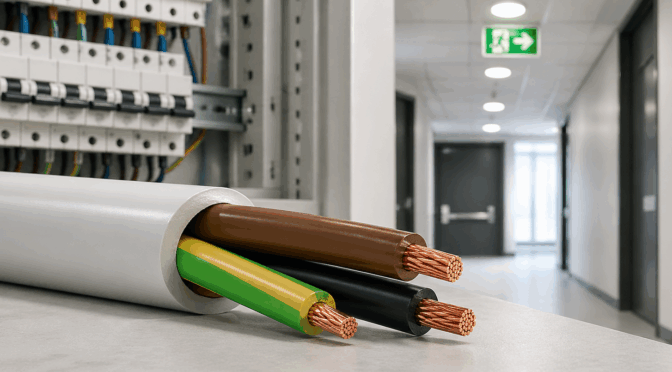

Pour une liaison de puissance, un câble R2V peut convenir selon le type de pose et les contraintes du projet. 123elec propose par exemple des câbles R2V prévues pour une pose sur chemin de câbles.
Pour certains lieux avec des exigences liées au feu, d’autres familles de câbles peuvent être nécessaires. Le choix dépend du type de local et du cahier des charges.
Ajouter les boîtes de dérivation
Une boîte de dérivation proche du chemin simplifie la distribution vers plusieurs zones.
Dans un atelier, vous pouvez par exemple créer une ligne principale sur le chemin puis utiliser plusieurs boîtes pour répartir les circuits vers l’éclairage, les prises ou les machines.
La gamme Schneider Mureva Box dispose d’accessoires destinés à la pose de boîtes directement sur le chemin de câbles. L’agrafe ENN08167 est compatible avec ce type de montage.
Penser à l’évolution de l’installation
Un des grands atouts du chemin de câble électrique réside dans sa capacité à accueillir une évolution du réseau.
Une réserve de place peut simplifier l’ajout futur d’un circuit, d’un équipement domotique, d’un réseau informatique ou d’une alimentation dédiée. Dans un garage, cela peut servir si vous ajoutez plus tard un coffret secondaire ou une solution de recharge pour véhicule électrique.
Je conseille donc de ne pas dimensionner le chemin au plus juste. Quelques centimètres de marge peuvent rendre une future modification bien plus simple.
Le chemin de câbles constitue une solution fiable pour organiser plusieurs liaisons électriques sur un tracé commun. Son choix repose surtout sur le volume de câbles, le lieu de pose, les accessoires de fixation et les besoins futurs du réseau. Une implantation bien préparée facilite la pose, la maintenance et les futures extensions. Vous pouvez retrouver sur 123elec les chemins de câbles et accessoires utiles pour compléter votre installation avec du matériel adapté à votre chantier.
