Vous avez déjà été confronté à un disjoncteur différentiel qui saute sans raison évidente ? Découvrez dans cet article comment ce dispositif de sécurité détecte les fuites électriques pour protéger votre installation et vos proches, conformément aux normes en vigueur. En quelques minutes, maîtrisez son fonctionnement, les différents types disponibles et les bonnes pratiques d’entretien pour garantir efficacité et sécurité électrique à long terme.
Qu’est ce qu’un disjoncteur différentiel ?

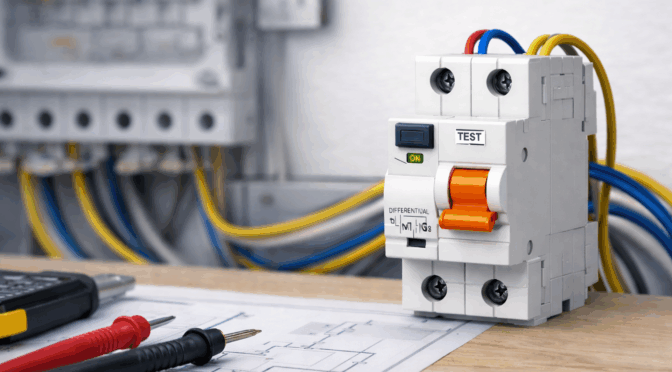

Le disjoncteur différentiel est un dispositif de sécurité intégré au tableau électrique. Il surveille en permanence le courant électrique circulant dans les circuits protégés en comparant les intensités phase et neutre. Dès qu’il détecte une fuite supérieure à son seuil de sensibilité, il coupe automatiquement l’alimentation pour protéger les personnes et les installations électriques.
À distinguer de l’interrupteur différentiel qui protège uniquement contre les fuites de courant, le disjoncteur différentiel inclut aussi la protection magnétothermique contre les surcharges et courts-circuits. Contrairement au disjoncteur classique, il garantit à la fois la sécurité électrique des biens et des personnes. Son rôle est primordial dans les installations domestiques modernes.
| Type de dispositif | Protection contre les surcharges | Protection contre les courts-circuits | Protection contre les fuites de courant |
|---|---|---|---|
| Disjoncteur magnétothermique classique | Oui | Oui | Non |
| Interrupteur différentiel | Non | Non | Oui |
| Disjoncteur différentiel | Oui | Oui | Oui |
Pourquoi utiliser un disjoncteur différentiel ?
Le disjoncteur différentiel constitue une barrière fondamentale contre les risques électriques. En surveillant en permanence les flux de courant entre phase et neutre, il identifie les fuites à partir de 10 mA, seuil vital pour la sécurité humaine. Sa capacité à interrompre le circuit en moins de 30 millisecondes peut sauver des vies en cas de contact avec des appareils défectueux.
- Protège les personnes en coupant le courant dès détection de fuite
- Préserve les installations contre les surcharges et courts-circuits
- Détecte les courants de fuite à partir de 10 mA
- Garantit la conformité avec les normes électriques en vigueur
Les prescriptions de la norme NF C 15-100 imposent sa présence dans toutes les nouvelles installations. Spécifiquement, les circuits de la salle de bain exigent une protection 30 mA. Les équipements électroniques modernes comme les bornes de recharge électrique nécessitent des modèles spécifiques répondant à des exigences précises, assurant à la fois la sécurité du logement et la pérennité des installations électriques.
Comment fonctionne un disjoncteur différentiel ?
Principe de détection des courants de fuite
Le disjoncteur différentiel compare les courants d’entrée et de sortie dans le circuit. Un déséquilibre entre phase et neutre génère un champ magnétique dans le tore qui active la bobine de déclenchement. Cette réaction mécanique ouvre les contacts électriques, interrompant l’alimentation dès qu’une fuite est détectée.
La mise à la terre et le seuil de sensibilité sont indispensables pour la sécurité. Une personne touchant un conducteur dénudé avec un différentiel 30 mA bénéficie d’une protection optimale. Sans terre, le courant pourrait passer par le corps humain sans déclencher l’appareil, augmentant les risques d’électrocution.
Différence avec disjoncteur classique
Le disjoncteur classique protège contre les surcharges et courts-circuits via un déclenchement magnétothermique. Le différentiel ajoute une protection supplémentaire en détectant les courants de fuite vers la terre. Les deux dispositifs complètent la sécurité électrique avec des mécanismes techniques distincts mais complémentaires dans le tableau électrique.
En cas de défaut d’isolement, le disjoncteur classique reste inactif si le courant de fuite est inférieur à son seuil de déclenchement. Le différentiel réagit à partir de 10 mA, empêchant l’électrocution. Leur association assure une protection complète contre tous les risques électriques courants.
Mécanisme interne du déclenchement
Le tore magnétique et la bobine de déclenchement constituent le cœur technique du dispositif. Ces composants détectent les déséquilibres de courant entre phase et neutre. Lorsqu’une fuite dépasse le seuil de sensibilité, le mécanisme à ressort ouvre les contacts en quelques millisecondes.
| Intensité de la fuite (mA) | Délai maximal de déclenchement (ms) |
|---|---|
| 10 | 400 |
| 15 | 150 |
| 30 | 80 |
| 150 | 40 |
| 300 | 30 |
Le bouton test permet de vérifier le bon fonctionnement en simulant un courant de fuite de 30 mA. Une pression mensuelle est recommandée pour s’assurer de la réactivité du dispositif. Si la manette ne s’abaisse pas, le remplacement devient nécessaire pour garantir la sécurité.
Les différents types de disjoncteurs différentiels
Disjoncteur différentiel type AC
Le disjoncteur différentiel type AC est conçu pour détecter les courants alternatifs sinusoïdaux. Il convient parfaitement aux circuits électriques classiques comme l’éclairage, les prises standards et les appareils électriques traditionnels. Ce type reste le plus répandu dans les installations domestiques pour sa fiabilité sur les charges standard.
Il présente l’avantage d’être économique et adapté à la majorité des usages quotidiens. Cependant, il ne protège pas contre les courants continus pulsés émis par les appareils électroniques modernes. Son utilisation reste limitée aux circuits sans composants électronique complexes.
Disjoncteur différentiel type A
Le type A détecte les courants alternatifs et continus pulsés, indispensables pour les équipements électroniques récents. Il s’impose pour les circuits alimentant des plaques de cuisson, lave-linge ou bornes de recharge électrique. Cette capacité à réagir aux courants résiduels mixtes en fait un choix incontournable pour les installations modernes.
- Plaques de cuisson électriques
- Lave-linge et sèche-linge
- Bornes de recharge pour véhicules électriques
- Onduleurs et équipements informatiques
- Éclairages LED avec gradateurs
Le choix entre type AC et type A dépend des équipements raccordés. Les circuits d’éclairage et prises standards utilisent du type AC, tandis que les appareils générant des courants continus exigent un type A. La norme NF C 15-100 impose un différentiel type A pour les circuits de cuisson et recharge électrique, garantissant une protection optimale des personnes et des installations.
Installation et entretien d’un disjoncteur différentiel
Etapes pour une installation sécurisée
L’installation d’un disjoncteur différentiel requiert les compétences d’un électricien qualifié. Manipuler le tableau électrique comporte des risques électriques. Les normes de sécurité imposent une mise en œuvre par des professionnels pour garantir la conformité et la sécurité des personnes et des biens.
Les étapes incluent la coupure de l’alimentation générale, la vérification de la mise à la terre, le raccordement des fils phase et neutre, et le test fonctionnel. Une attestation Consuel atteste la conformité de l’installation. Les vérifications post-installation assurent le bon fonctionnement et la sécurité globale du circuit électrique.
Signes de dysfonctionnement et dépannage
Un disjoncteur différentiel qui se déclenche souvent sans surcharge ou ne se réarme pas indique un problème. La manette doit s’abaisser lors du test et rester en position après réinitialisation. Tout dégagement de chaleur anormal ou odeur de brûlé signale un défaut.
En cas de déclenchement répétitif, vérifiez les appareils branchés et débranchez les un par un. Ne remplacez jamais un différentiel défectueux par un disjoncteur classique. Consultez un électricien pour diagnostiquer et résoudre les problèmes complexes en toute sécurité.
Test et maintenance périodique
Appuyez mensuellement sur le bouton test pour vérifier le bon fonctionnement. La manette doit s’abaisser instantanément. Réenclenchez là après le test pour rétablir le courant. Cette vérification régulière garantit la réactivité du dispositif en cas d’urgence.
La durée de vie moyenne d’un disjoncteur différentiel est de 20 à 30 ans. Remplacez le si le test mensuel échoue régulièrement ou si les déclenchements deviennent fréquents sans cause apparente. Une maintenance préventive par professionnel assure la sécurité électrique à long terme.
Le fonctionnement du disjoncteur différentiel repose sur sa capacité à détecter les fuites électriques et à couper le courant en cas de danger. Cette protection indispensable garantit votre sécurité et celle de vos installations. Testez le régulièrement et faites confiance à un professionnel pour son installation : votre tranquillité d’esprit commence par une protection parfaitement adaptée.
