Le mot de Stéphane,

« Dans cette rubrique Electricité, je vais vous parler de différents domaines (normes électriques, protection électrique, interrupteurs et prises, réseau de communication, etc.).

Découvrez ici toutes les infos sur l’électricité et le matériel électrique »

Chauffage électrique, Domotique - Maison connectée, Electricité

Décret plan thermostat : comment préparer votre logement avec Schneider Electric ?

Laisser un commentaire

Le décret plan thermostat fait évoluer la manière dont le chauffage doit être régulé dans les logements et les bâtiments tertiaires. L’objectif est clair : permettre un réglage plus précis de la température afin de mieux maîtriser les consommations d’énergie et le confort thermique.

Mais quelles installations sont concernées ? Quelles sont les échéances à connaître ? Et surtout, comment choisir un équipement adapté à votre chauffage ? Dans cet article, je vous explique les principales dispositions à retenir et je vous présente les solutions Schneider Electric Wiser qui permettent de piloter le chauffage de façon précise, pièce par pièce.

Que prévoit le décret plan thermostat pour le chauffage ?

Une régulation de la température pièce par pièce

Le décret n°2023-444 du 7 juin 2023 a posé le principe d’une régulation locale des installations de chauffage et de refroidissement. Le dispositif doit permettre de réguler automatiquement la température par pièce ou, lorsque cela se justifie, par zone de chauffage.

Le système doit aussi proposer une programmation selon un pas minimum horaire ainsi que plusieurs allures de fonctionnement : confort, réduit, hors gel et arrêt. La commutation entre les modes confort et réduit doit notamment pouvoir se faire de façon automatique. Ces dispositions figurent dans le code de l’énergie. Consultez le texte officiel sur Légifrance.

En pratique, le décret plan thermostat pousse donc vers une gestion plus fine du chauffage. Un thermostat central reste utile, mais une installation capable de différencier les besoins selon les pièces offre une réponse plus complète.

Quelles dates faut-il retenir ?

Le calendrier mérite une attention particulière. Le texte initial de 2023 prévoyait une entrée en vigueur générale au 1er janvier 2027. Le cadre réglementaire a depuis évolué.

A ce jour, l’article R241-31-1 du code de l’énergie prévoit l’application des dispositions au 1er janvier 2027 pour les constructions qui font l’objet d’une demande de permis de construire ou d’une déclaration préalable à partir de cette date. Pour les autres bâtiments, l’échéance est fixée au 1er janvier 2030. L’obligation reste liée à la faisabilité technique et économique de l’installation.

situation échéance prévue
Construction concernée par une demande de permis ou déclaration préalable déposée à partir de cette date 1er janvier 2027
Autres bâtiments, dont le parc existant 1er janvier 2030
Installation incompatible sur le plan technique ou économique Cas prévu par le cadre réglementaire

Je vous conseille donc de ne pas attendre la dernière échéance pour étudier votre installation. Un projet de rénovation électrique ou de remplacement du chauffage constitue, par exemple, une bonne occasion pour prévoir sa régulation.

Pourquoi anticiper le décret plan thermostat avec un thermostat connecté ?

Adapter le chauffage aux besoins de chaque pièce

Toutes les pièces d’un logement n’ont pas les mêmes besoins thermiques. Une chambre, un séjour et un bureau ne sont pas occupés aux mêmes heures. Leur température de consigne peut donc différer.

Avec une solution de thermostat connecté, vous pouvez définir des plages horaires qui correspondent au rythme du foyer. Le chauffage peut ainsi suivre un programme précis au lieu de maintenir la même consigne partout et toute la journée.

Prenons un exemple concret. Vous pouvez prévoir une température de confort dans la salle de bains au réveil, réduire ensuite la chauffe dans cette pièce, puis privilégier le séjour en soirée. Dans une chambre peu utilisée pendant la journée, la consigne peut aussi être abaissée.

Mieux suivre et piloter son installation

La gamme Wiser Schneider Electric repose sur un écosystème connecté destiné à la gestion du logement. Depuis l’application Wiser Home, il est possible de piloter le chauffage, mais aussi d’intégrer d’autres fonctions de la maison comme les volets roulants, l’éclairage ou certains équipements liés à la gestion de l’énergie.

application Wiser Home

Cette architecture permet de commencer par le chauffage puis de faire évoluer l’installation selon les besoins du logement.

Conseil 123elec

Avant de choisir votre équipement, identifiez votre système de chauffage : chaudière, radiateurs à eau, radiateurs électriques avec fil pilote ou plancher chauffant. Vérifiez ensuite la compatibilité de chaque équipement Wiser avec votre installation. Cette étape évite de choisir un thermostat adapté à la régulation souhaitée, mais incompatible avec le mode de chauffage présent dans le logement.

Quelles solutions Schneider Electric choisir pour respecter l’esprit du décret plan thermostat ?

Le thermostat d’ambiance connecté Wiser

Le thermostat connecté Schneider Electric Wiser CCTFR6400 constitue une base intéressante pour créer un système de régulation connecté. sans fil, il affiche notamment la température ambiante, la consigne et le taux d’humidité. Il peut être fixé au mur ou posé sur un meuble.

thermostat connecté schneider wiser

Vous pouvez retrouver chez 123elec le thermostat connecté sans fil Schneider Wiser CCTFR6400. Il s’intègre à l’écosystème Wiser afin de gérer le chauffage selon la configuration choisie.

Les vannes thermostatiques pour les radiateurs à eau

Dans une installation avec radiateurs à eau, la vanne thermostatique connectée Wiser CCTFR6100 permet de contrôler la température au niveau du radiateur. Schneider Electric indique une compatibilité avec la majorité des radiateurs à eau standards équipés des raccords pris en charge. la programmation et le réglage peuvent ensuite être gérés via Wiser Home.

vanne thermostatique schneider electric wiser

La vanne thermostatique connectée Schneider Wiser CCTFR6100 offre une plage de réglage de 5 à 30°C avec un réglage par pas de 0,5°C.

Vous pouvez ainsi créer plusieurs zones dans le logement. Le séjour peut suivre un programme, tandis que les chambres disposent de leurs propres consignes.

Les solutions pour chaudière et chauffage électrique

Schneider Electric propose aussi des configurations adaptées à plusieurs modes de chauffage.

type de chauffage solution wiser possible usage
Chaudière on/off ou Opentherm Kit thermostat connecté CCTFR6901G2 Commande et programmation de la chaudière
Radiateurs à eau Vanne thermostatique connectée CCTFR6100 Contrôle pièce par pièce
Radiateurs électriques Kit Wiser avec actionneurs ou micromodules selon l’installation Commande et programmation des radiateurs
Chauffage hydraulique Thermostat filaire ou équipements Wiser compatibles Régulation de la température

Le kit thermostat connecté Schneider Wiser CCTFR6901G2 est conçu pour les chaudières on/off et Opentherm. Il associe les équipements nécessaires au pilotage de la chaudière et fonctionne avec l’application Wiser Home.

Pour un logement avec chauffage électrique, le kit thermostat connecté pour radiateurs électriques Schneider Wiser CCTFR6905G2 constitue une autre piste. Il comprend notamment un thermostat d’ambiance et des actionneurs dédiés au chauffage électrique.

Comment préparer son installation au décret plan thermostat ?

Réaliser un état des lieux du chauffage

Avant toute modification, je vous recommande d’établir un état des lieux précis. Identifiez le générateur de chaleur, le nombre de zones, le type d’émetteurs et les possibilités de commande déjà présentes.

Sur une chaudière avec radiateurs à eau, vous pouvez par exemple examiner les vannes existantes et leur compatibilité avec des têtes thermostatiques. Avec des radiateurs électriques, vérifiez la présence du fil pilote et la configuration du circuit électrique.

Cette analyse facilite ensuite le choix des composants.

Penser en zones plutôt qu’en thermostat unique

Le principe central du décret plan thermostat repose sur la régulation locale. Il est donc pertinent de réfléchir aux usages pièce par pièce.

Un logement peut, par exemple, être réparti entre un espace de vie, une zone nuit et une salle de bains. Une installation Wiser correctement configurée permet d’adapter les consignes et les horaires à ces différents espaces selon les équipements installés.

Schneider Electric propose plusieurs composants Wiser pour cette approche : thermostat d’ambiance, tête de vanne, actionneur de chauffage électrique, micromodule pour chauffage électrique ou encore actionneur de chaudière.

Prévoir une installation évolutive

La régulation du chauffage peut aussi devenir la première étape d’une maison connectée plus complète. L’écosystème Wiser permet de réunir plusieurs fonctions dans une même application et d’enrichir progressivement l’installation.

Vous pouvez ainsi débuter avec un thermostat et quelques équipements de chauffage, puis compléter le système selon vos besoins.

Le décret plan thermostat inscrit la régulation du chauffage pièce par pièce dans l’évolution énergétique des bâtiments. Le calendrier réglementaire actuel fixe l’échéance au 1er janvier 2027 pour certaines constructions neuves et au 1er janvier 2030 pour les autres bâtiments, sous réserve des conditions prévues par la réglementation. Les solutions Wiser Schneider Electric permettent de construire une gestion du chauffage adaptée aux chaudières, aux radiateurs à eau ou aux équipements électriques selon leur compatibilité. Anticiper ces changements permet aussi de profiter dès maintenant d’un chauffage mieux adapté aux usages du logement. Retrouvez sur 123elec les thermostats, vannes et équipements Schneider Electric Wiser pour préparer votre installation.

A lire également : Wiser, les essentiels pour une maison connectée Schneider Electric

Eclairage LED, Electricité

Philips CorePro All-in : une lampe, plusieurs possibilités pour simplifier vos chantiers

Laisser un commentaire

Choisir une lampe LED ne se résume pas à trouver le bon culot. Puissance, flux lumineux, température de couleur : plusieurs critères entrent en jeu pour répondre aux besoins de chaque installation. Pour les électriciens et installateurs, ces choix s’accompagnent d’une autre contrainte : prévoir les bonnes références, les commander et les avoir à disposition le jour du chantier. Avec Philips CorePro All-in, une même lampe permet de sélectionner plusieurs températures de couleur, selon le modèle. L’objectif ? Adapter l’éclairage au moment de la pose, tout en limitant le nombre de références à gérer. Une approche pratique pour gagner en flexibilité, de la préparation du chantier jusqu’à l’installation.

Une seule référence pour plusieurs configurations

Un salon, une cuisine ou un bureau n’appellent pas nécessairement la même ambiance lumineuse. Avec des lampes à température de couleur fixe, répondre à ces différents besoins implique généralement de prévoir plusieurs références.

Le principe des lampes Philips CorePro All-in est de simplifier cette organisation : plusieurs réglages de température de couleur sont réunis sur une même lampe. Les possibilités disponibles dépendent du modèle choisi, mais le bénéfice reste le même : vous pouvez sélectionner la configuration adaptée directement sur le produit.

Le choix de la couleur de lumière n’a donc plus besoin d’être entièrement arrêté au moment de la commande. Vous conservez une marge d’adaptation sur place, notamment lorsque les attentes du client se précisent pendant le chantier.

Adapter la température de couleur à chaque espace

La température de couleur participe à l’ambiance d’une pièce. Dans un salon ou une chambre, une lumière chaleureuse pourra être privilégiée. Dans une cuisine, un espace de travail ou un local professionnel, une lumière plus neutre pourra davantage correspondre à l’usage recherché.

Avec une lampe CorePro All-in, vous pouvez effectuer ce choix sur le produit, parmi les réglages proposés par la référence.

Prenons le cas d’une rénovation comprenant plusieurs pièces : les besoins d’éclairage peuvent varier d’un espace à l’autre, ou évoluer après un échange avec le client. Disposer de plusieurs températures de couleur sur une même référence permet alors d’adapter la configuration sans devoir systématiquement chercher une autre lampe.

Cette souplesse facilite les ajustements sur le chantier et peut éviter un déplacement lorsque seule la température de couleur souhaitée change.

Une solution pensée pour les professionnels de l’installation

La gamme Philips CorePro propose des solutions LED destinées au remplacement d’anciennes technologies d’éclairage. Elle comprend notamment des lampes E27 et GU10, ainsi que des solutions pour remplacer des lampes conventionnelles PL-C.

Selon les références, certaines lampes de la gamme CorePro offrent une durée de vie pouvant atteindre 15 000 heures. Ces caractéristiques restent propres à chaque modèle et sont à prendre en compte lors du choix du produit.

Avec le concept All-in, Philips apporte une réponse complémentaire aux besoins des installateurs : simplifier la sélection et l’utilisation des références en regroupant plusieurs possibilités de température de couleur dans une même lampe.

L’intérêt est particulièrement concret pour les professionnels qui enchaînent des interventions variées et doivent préparer leur matériel sans toujours connaître tous les besoins à l’avance.

CorePro All-in : un atout pour le relamping

Lors d’un relamping, c’est-à-dire du remplacement des sources lumineuses d’une installation existante, plusieurs contraintes doivent être prises en compte : les luminaires en place, le niveau d’éclairage attendu et l’ambiance souhaitée.

Une lampe proposant plusieurs températures de couleur ne supprime pas ces critères de sélection, mais elle offre davantage de liberté sur le choix de la couleur de lumière.

Cette polyvalence peut notamment trouver son intérêt dans la rénovation de logements, les petits locaux professionnels, les commerces, les bureaux ou les parties communes. Elle répond également aux chantiers sur lesquels plusieurs ambiances lumineuses sont recherchées.

Pour l’installateur, c’est une manière de limiter les contraintes liées à la multiplication des références, tout en conservant la possibilité d’ajuster l’éclairage aux besoins de chaque espace.

Moins de références à stocker, plus de souplesse au quotidien

La gestion du stock fait partie intégrante de la préparation d’un chantier. Chaque référence supplémentaire doit être commandée, identifiée, rangée puis sélectionnée avant l’intervention.

En regroupant plusieurs températures de couleur dans une même référence, le concept All-in permet de réduire le nombre de variantes nécessaires pour couvrir ces différents besoins. Le stock devient plus simple à organiser et la préparation du matériel peut être facilitée.

Cette approche contribue aussi à limiter les erreurs de sélection : plutôt que de prévoir plusieurs lampes différenciées uniquement par leur température de couleur, vous disposez d’une référence configurable sur place.

C’est un avantage lorsque le cahier des charges n’est pas encore totalement défini ou lorsque les préférences du client évoluent au moment de l’installation.

Pourquoi choisir Philips CorePro All-in ?

Pour les électriciens et installateurs, les bénéfices du concept All-in se résument en quatre points :

  • La polyvalence : une même référence peut répondre à plusieurs besoins de température de couleur.
  • La simplicité : la configuration peut être choisie directement sur le produit, au moment de la pose.
  • Une gestion du stock facilitée : moins de variantes à commander, à transporter et à conserver.
  • Un gain de temps potentiel : les ajustements sur place peuvent éviter de devoir rechercher une autre référence.

Une seule lampe, plusieurs possibilités : Philips CorePro All-in apporte ainsi une réponse pratique aux professionnels qui souhaitent simplifier leur organisation tout en gardant davantage de souplesse sur leurs chantiers.

Retrouvez les lampes Philips sur 123elec

Vous préparez un projet de rénovation ou une intervention de relamping ? Retrouvez sur 123elec une sélection de lampes LED Philips CorePro pour vos besoins d’éclairage résidentiel et professionnel. Choisissez la référence adaptée à votre installation et aux caractéristiques lumineuses recherchées.

A lire également : Philips Ledinaire All-in : une solution simple pour vos projets d’éclairage LED

Electricité, Raccordements électriques

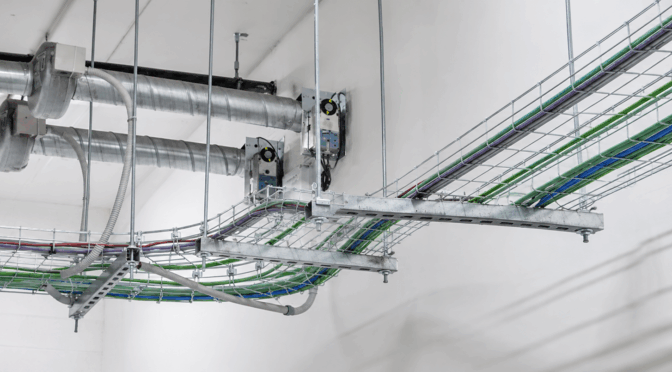

Chemin de câbles : comment le choisir et réussir son installation électrique ?

Laisser un commentaire

Dans une maison, un atelier ou un local technique, le passage des câbles mérite une vraie réflexion. Le chemin de câbles offre une solution pratique pour regrouper, guider et protéger les liaisons électriques sur une grande longueur. Il facilite aussi l’accès au réseau lors de travaux de maintenance ou lors d’une évolution de l’équipement.

Je vous propose de voir comment fonctionne ce support, quels modèles choisir et quels critères vérifier pour votre chantier. Nous verrons aussi les accessoires utiles pour obtenir une pose propre, fiable et facile à faire évoluer.

A quoi sert un chemin de câbles dans une installation électrique ?

Le chemin de câbles désigne un support destiné au passage de plusieurs câbles sur un même tracé. Il se rencontre surtout dans les garages, ateliers, locaux techniques, parkings, bureaux ou sites industriels, mais il peut aussi trouver sa place dans un projet résidentiel avec de nombreux réseaux.

Organiser les câbles sur un même tracé

Son premier rôle consiste à organiser le câble électrique sur une ligne claire. Au lieu de multiplier les passages isolés, vous réunissez plusieurs liaisons sur un support prévu à cet effet.

Cette solution devient très pratique dans un garage avec plusieurs circuits, dans un atelier avec de nombreuses machines ou dans un local où des lignes doivent rejoindre différents coffrets.

Le chemin reste accessible. vous pouvez donc identifier plus facilement une liaison, contrôler son état ou modifier le réseau si le projet évolue.

organisation chemin de câbles

Protéger et simplifier le réseau

Un chemin de câble électrique aide aussi à réduire les risques de traction ou de passage désordonné. Le câble repose sur une structure stable et suit un parcours défini.

Le câble R2V 3G6² Nexans proposé par 123elec peut être posé sur un chemin de câbles, dans un tube, dans une gaine ICTA, dans une goulotte ou avec une pose murale adaptée.

Une telle solution est donc très utile pour créer un réseau lisible sans enfermer chaque liaison dans une gaine distincte.

Chemin de câbles ou goulotte électrique ?

Les deux équipements n’ont pas tout à fait le même rôle.

solution usage type accès aux câbles contexte
Chemin de câbles Regroupement de plusieurs câbles Très simple Garage, atelier, local technique, tertiaire
Goulotte électrique Distribution avec finition fermée Simple après ouverture du capot Logement, bureau, commerce
Gaine ICTA Protection d’une liaison dans une cloison Faible après pose Logement neuf ou rénovation
Tube rigide Protection mécanique ciblée Variable Garage, sous-sol, local technique

Je privilégie le chemin de câbles lorsque le réseau comporte plusieurs liaisons et qu’un accès direct reste utile.

Comment choisir un chemin de câbles selon votre projet ?

Le bon modèle dépend du nombre de câbles, de leur diamètre, du lieu de pose et des évolutions prévues. Une installation trop juste dès le départ laisse peu de marge si vous devez ajouter un circuit plus tard.

Choisir le bon format

La largeur doit offrir assez de place pour organiser les câbles sans créer un empilement excessif. Pensez donc au nombre de liaisons actuel, mais aussi aux extensions probables.

Un petit réseau dans un garage demande peu de volume. Un local technique avec alimentation, éclairage, réseau informatique et équipements spécialisés nécessite une réserve supérieure.

La profondeur joue aussi un rôle. Plus elle est élevée, plus le support peut recevoir un volume de câbles conséquent.

Choisir entre dalle et fils

Plusieurs conceptions existent.

Le modèle en fils métallique reste très apprécié dans les ateliers et les locaux techniques. Sa structure ouverte facilite le contrôle visuel du réseau et le passage des dérivations.

La dalle métallique offre une base plus pleine. Elle convient lorsque vous souhaitez disposer les câbles sur une surface continue.

chemin de câbles dalle vs chemin de câbles fils

Le choix dépend donc du chantier, du niveau de protection recherché et des accessoires nécessaires.

Prévoir les accessoires de pose

Une installation complète ne repose pas uniquement sur le chemin. Consoles, supports, raccords, dérivations et accessoires de fixation chemin de câble jouent aussi un rôle majeur.

123elec propose par exemple l’agrafe Schneider Mureva Box ENN08167. Cette référence en acier sert à fixer une boîte de dérivation sur un chemin de câbles ou sur un profil IPN de 2 à 12mm.

agrafe de chemin de câbles schneider

Cet accessoire se révèle utile dans un atelier ou dans une zone technique où une boîte de dérivation doit rester proche du réseau principal.

Conseil 123elec

Je vous conseille de dessiner le tracé sur un plan puis de relever les longueurs, les changements de direction et les points de dérivation. Vous pourrez ainsi prévoir les supports et les accessoires dès la commande. Cette méthode limite les achats oubliés et facilite la pose sur le chantier. ️

Comment installer un chemin de câbles correctement ?

Une bonne pose commence par un tracé logique. Le réseau doit rester accessible et ne pas gêner les autres équipements du local.

Définir le parcours

Je vous recommande de choisir un trajet court et lisible entre le tableau, les boîtes de dérivation et les équipements à alimenter.

Un niveau laser peut vous aider à conserver une ligne régulière sur une grande distance. 123elec référence par exemple un niveau laser Stanley multilignes STHT77524-1 dont les usages indiqués incluent l’implantation de goulottes et de chemins de câbles.

niveau laser multilignes stanley pour chemin de câbles

Repérez aussi les obstacles : canalisations, poutres, portes, réseaux de communication ou équipements techniques.

Poser les supports avec soin

La structure doit rester stable une fois les câbles en place. Les supports doivent donc être compatibles avec le chemin choisi, le support mural ou le plafond et la charge du réseau.

Respectez les indications du fabricant pour l’écart entre deux points de fixation. La charge dépend du modèle, de la largeur et de la quantité de câbles.

Une pose régulière évite aussi les déformations et donne un résultat plus propre.

Disposer les câbles sans surcharge

Les câbles doivent reposer sans traction excessive. Evitez les rayons de courbure trop faibles et les changements de direction brusques.

Si plusieurs types de réseaux utilisent le même secteur, vérifiez les règles de séparation applicables à votre installation. Les circuits de puissance et les réseaux de communication peuvent exiger une organisation spécifique.

Dans certains cas liés à la recharge de véhicules électriques en immeuble collectif, la norme NF C15-100 décrit par exemple une distribution sur chemin de câbles avec une pose organisée sur une seule nappe et un repérage individuel des câbles.

Ces règles dépendent du projet. En cas de doute, je vous conseille de vous appuyer sur la documentation du fabricant et sur les prescriptions techniques liées au local.

Quels équipements associer à un chemin de câbles ?

Le support doit être pensé comme une partie du réseau électrique complet. Les câbles, boîtes et fixations doivent former un ensemble cohérent.

Choisir le câble électrique adapté

Un chemin de câbles peut recevoir différents câbles selon le circuit.

Pour une liaison de puissance, un câble R2V peut convenir selon le type de pose et les contraintes du projet. 123elec propose par exemple des câbles R2V prévues pour une pose sur chemin de câbles.

Pour certains lieux avec des exigences liées au feu, d’autres familles de câbles peuvent être nécessaires. Le choix dépend du type de local et du cahier des charges.

Ajouter les boîtes de dérivation

Une boîte de dérivation proche du chemin simplifie la distribution vers plusieurs zones.

Dans un atelier, vous pouvez par exemple créer une ligne principale sur le chemin puis utiliser plusieurs boîtes pour répartir les circuits vers l’éclairage, les prises ou les machines.

La gamme Schneider Mureva Box dispose d’accessoires destinés à la pose de boîtes directement sur le chemin de câbles. L’agrafe ENN08167 est compatible avec ce type de montage.

Penser à l’évolution de l’installation

Un des grands atouts du chemin de câble électrique réside dans sa capacité à accueillir une évolution du réseau.

Une réserve de place peut simplifier l’ajout futur d’un circuit, d’un équipement domotique, d’un réseau informatique ou d’une alimentation dédiée. Dans un garage, cela peut servir si vous ajoutez plus tard un coffret secondaire ou une solution de recharge pour véhicule électrique.

Je conseille donc de ne pas dimensionner le chemin au plus juste. Quelques centimètres de marge peuvent rendre une future modification bien plus simple.

Le chemin de câbles constitue une solution fiable pour organiser plusieurs liaisons électriques sur un tracé commun. Son choix repose surtout sur le volume de câbles, le lieu de pose, les accessoires de fixation et les besoins futurs du réseau. Une implantation bien préparée facilite la pose, la maintenance et les futures extensions. Vous pouvez retrouver sur 123elec les chemins de câbles et accessoires utiles pour compléter votre installation avec du matériel adapté à votre chantier.

A lire également : Nos outils indispensables pour passer les fils électriques à l’intérieur d’une gaine ICTA

Electricité, Protection électrique

Comment composer un tableau électrique tertiaire Schneider Electric ?

Laisser un commentaire

Dans un bâtiment professionnel, le tableau électrique joue un rôle central dans la distribution, la protection et la continuité de service. Bureaux, commerces, cabinets, ateliers ou locaux administratifs imposent des besoins plus complexes que ceux d’un logement, avec davantage de circuits, des puissances supérieures et parfois une alimentation triphasée.
Pour composer un tableau électrique tertiaire Schneider Electric, il faut donc raisonner à la fois sur le coffret, la protection des départs, la protection différentielle et les fonctions de commande. Je vous propose de voir comment associer les solutions Schneider Electric afin de créer une installation claire, évolutive et adaptée à votre activité.

Comment choisir l’enveloppe de votre tableau électrique tertiaire Schneider Electric ?

Définir les besoins du bâtiment avant de choisir le coffret

La première étape consiste à recenser les équipements qui seront alimentés depuis le tableau. Un petit commerce équipé de quelques circuits d’éclairage et de prises n’aura pas les mêmes besoins qu’un plateau de bureaux avec climatisation, informatique, éclairage, enseigne et borne de recharge.

Je vous conseille donc d’identifier chaque circuit avant de sélectionner l’enveloppe. Cette préparation aide à déterminer le nombre de modules, le nombre de rangées et la réserve nécessaire pour de futurs équipements.

Pour un projet tertiaire, Schneider Electric propose notamment la gamme PrismaSeT. Chez 123elec, vous pouvez retrouver des armoires électriques Schneider destinées au tertiaire et à l’industrie, dont des coffrets PrismaSeT XS.

Prévoir une réserve pour faire évoluer l’installation

Un tableau dimensionné au plus juste devient vite contraignant. L’ajout d’une climatisation, d’un circuit informatique, d’une enseigne ou d’une nouvelle zone de travail peut exiger plusieurs modules supplémentaires.

Une réserve libre dans l’enveloppe simplifie ces modifications et évite de remplacer le coffret quelques années plus tard. Elle facilite aussi l’organisation des appareils et améliore la lisibilité lors des opérations de maintenance.

Pour un cabinet composé de plusieurs bureaux, par exemple, vous pouvez réserver des emplacements pour une future extension des prises, de l’éclairage ou des équipements techniques.

Conseil 123elec : prévoyez dès la conception du tableau quelques modules libres. Cette marge facilite les évolutions de votre installation et rend les interventions futures plus simples.

Quelles protections installer dans un tableau électrique tertiaire Schneider Electric ?

Protéger chaque circuit avec un disjoncteur adapté

Chaque départ doit disposer d’une protection cohérente avec la section des conducteurs, la nature du circuit, le courant prévu et les caractéristiques de l’installation.

La gamme Acti9 de Schneider Electric répond aux besoins des bâtiments tertiaires avec plusieurs familles de disjoncteurs modulaires. Schneider Electric présente notamment Acti9 iDT40 comme une gamme prévue pour les applications tertiaires, avec des appareils phase/neutre et différents pouvoirs de coupure selon les références.

Sur 123elec, la référence A9P71620 correspond par exemple à un Acti9 iDT40K 20A phase+neutre, courbe C et pouvoir de coupure de 4,5kA. Une autre solution, la référence A9PA2620, propose un Acti9 iDT40 XA 20A phase+neutre, courbe C et pouvoir de coupure de 6kA.

Pour des besoins plus élevés ou une distribution tétrapolaire, la gamme Acti9 iC60 offre aussi de nombreuses configurations. Le disjoncteur A9F77440, proposé par 123elec, dispose par exemple de 4 pôles, d’un calibre de 40A et d’un pouvoir de coupure annoncé à 10kA.

besoin exemple de solution Schneider Electric exemple d’usage
Circuit monophasé courant Acti9 iDT40K Prises ou éclairage de bureaux
Circuit monophasé avec pouvoir de coupure supérieur Acti9 iDT40 XA Départ tertiaire selon les caractéristiques du réseau
Distribution triphasée Acti9 iC60 4P Equipement triphasé ou tête de groupe

Le choix final doit toujours tenir compte des caractéristiques réelles de l’installation, en particulier du courant d’emploi, de la section des conducteurs et du courant de court-circuit présumé.

Ajouter une protection différentielle cohérente

La protection différentielle complète les disjoncteurs et participe à la protection des personnes face aux défauts d’isolement.

Schneider Electric propose plusieurs solutions Acti9 pour le tertiaire. La référence A9R11240 correspond par exemple à un interrupteur différentiel iID 40A 30mA type AC, tandis que la référence A9R11440 offre une version 4P 40A 30mA type AC pour les installations qui nécessitent une configuration tétrapolaire. 123elec indique que cette dernière vise les applications tertiaires.

Il existe également des blocs Vigi qui s’associent à certains disjoncteurs. Le bloc A9Q11225, par exemple, se couple avec un disjoncteur Acti9 iC60N et convient aux applications industrielles et au grand tertiaire.

Comment organiser un tableau électrique tertiaire Schneider Electric ?

Regrouper les circuits par usage

Une bonne organisation facilite l’exploitation quotidienne et les opérations de maintenance. Je recommande de regrouper les départs selon leur fonction : éclairage, prises, informatique, chauffage, climatisation, ventilation ou équipements spécifiques.

Dans un commerce, vous pouvez par exemple créer une zone dédiée à l’éclairage de la surface de vente, une autre pour les prises, puis isoler les équipements techniques tels que la climatisation ou l’enseigne.

Cette logique offre une lecture plus rapide du tableau. en cas de défaut sur un circuit, l’identification du départ concerné devient aussi plus simple.

Conserver une cohérence entre les appareils d’une même gamme

Les appareillages Schneider Electric Acti9 disposent de solutions conçues pour fonctionner ensemble, notamment pour la protection, la commande et la distribution. Schneider Electric présente Acti9 comme un système destiné à la protection, à la surveillance et au contrôle des installations électriques.

Sur certaines références iDT40, 123elec recommande d’utiliser des équipements de la même gamme pour simplifier le raccordement avec les peignes dédiés. C’est notamment le cas pour le disjoncteur A9PA2620 et plusieurs blocs différentiels iDT40.

Un tableau homogène limite les difficultés de compatibilité et rend le montage plus lisible.

Conseil 123elec : avant de commander les peignes, blocs différentiels et accessoires, vérifiez leur compatibilité avec la gamme de disjoncteurs choisie. Chez Schneider Electric, les familles iDT40 et iC60 disposent de leurs propres solutions de raccordement.

organisation tableau électrique tertiaire schneider
Organisation d’un tableau électrique tertiaire Schneider Electric

Quels équipements compléter dans un tableau électrique tertiaire Schneider Electric ?

Intégrer des appareils de commande selon les usages

Un tableau tertiaire ne sert pas uniquement à protéger les circuits. Il peut aussi assurer la commande de certains équipements.

Les contacteurs modulaires Acti9 peuvent, par exemple, piloter un circuit de puissance depuis une commande externe. Schneider Electric propose des contacteurs Acti9 pour les bâtiments industriels, résidentiels et commerciaux, avec une installation sur rail DIN.

La référence A9C24740 correspond à un contacteur Acti9 iDT40 CT 40A 3P+N 4NO 400V, destiné aux applications tertiaires et industrielles. La référence A9C24763 porte le calibre à 63A pour les projets qui exigent une capacité supérieure.

Ce type d’appareil peut trouver sa place pour la commande d’un éclairage, d’un équipement technique ou d’un groupe de circuits selon le schéma prévu.

Penser à la maintenance et à l’identification

Un tableau bien conçu doit aussi rester compréhensible après sa mise en service. Chaque rangée et chaque départ doivent être identifiés de façon claire afin de réduire les erreurs lors d’une intervention.

Je vous conseille de conserver le schéma du tableau à proximité, avec les références des principaux appareils. Cette précaution devient particulièrement utile dans un local commercial ou un immeuble de bureaux où plusieurs personnes peuvent intervenir sur l’installation au fil des années.

Schneider Electric propose aussi des auxiliaires et appareils de commande Acti9 qui peuvent enrichir l’installation selon les besoins, comme les déclencheurs à minimum de tension ou d’autres modules dédiés au contrôle des circuits. Vous pouvez consulter la sélection d’appareillage Schneider Electric pour le tertiaire proposée par 123elec.

Composer un tableau électrique tertiaire Schneider Electric demande donc de partir des usages réels du bâtiment, puis de dimensionner l’enveloppe et les protections en conséquence. Les gammes PrismaSeT et Acti9 permettent de réunir coffrets, disjoncteurs, protections différentielles et appareils de commande dans une architecture cohérente. Une organisation claire des départs et une réserve suffisante facilitent aussi les futures évolutions du bâtiment. Pour votre projet, vous pouvez retrouver sur 123elec une sélection de matériel électrique pour le tertiaire et l’industrie et comparer les références Schneider Electric adaptées à votre installation.

Electricité, Outillage, Outillage à main

KNIPEX : la marque de pinces professionnelles au service de vos travaux

Un commentaire

Sur un chantier électrique comme lors de travaux de rénovation, une pince fiable facilite chaque geste. Elle offre une coupe nette, une prise sûre et un meilleur confort lors des opérations répétées. Le choix de l’outil mérite donc autant de soin que celui du matériel électrique.
Je vous propose de découvrir KNIPEX, une marque allemande qui développe des pinces professionnelles depuis 1882. Son catalogue couvre la coupe, le serrage, le dénudage, le sertissage et de nombreux usages propres aux métiers de l’électricité. Dans cet article, je détaille l’histoire de la marque, ses méthodes de production, ses principales familles d’outils et les critères utiles pour choisir votre équipement.

Pourquoi choisir KNIPEX pour ses travaux électriques ?

Une marque experte dans la fabrication de pinces

L’histoire de KNIPEX débute en 1882 dans une petite forge située en Allemagne. Au fil des décennies, l’entreprise a choisi de se consacrer aux pinces et aux outils liés à leur usage. Cette spécialisation lui a permis de développer une expertise précise dans la forme des mâchoires, la géométrie des articulations et la qualité des arêtes de coupe.

KNIPEX c’est une production intégrée qui réunit la conception, la forge, l’usinage, les traitements thermiques, le gainage et les contrôles qualité. Cette maîtrise des différentes étapes vise à offrir un rapport fiable entre précision, durée de vie et prix. C’est aussi une entreprise familiale de quatrième génération, active dans plus de 100 pays.

Cette approche répond aux attentes des électriciens, des entreprises du bâtiment et des particuliers qui souhaitent s’équiper avec des outils conçus pour un usage régulier. Une bonne pince d’électricien apporte plus de précision et réduit les efforts lors des travaux répétitifs.

Une conception pensée pour la précision

Une pince se compose de trois grandes zones : les mâchoires, l’articulation et les poignées. Chaque élément joue un rôle direct dans le résultat obtenu. Les mâchoires assurent la prise ou la coupe, l’articulation transmet la force et les poignées permettent de contrôler l’outil.

La forme de la tête varie selon la tâche. Une pince destinée à sectionner un fil ne possède pas la même géométrie qu’une pince prévue pour saisir un écrou ou retirer la gaine d’un câble. Je vous conseille donc de choisir un modèle lié à l’usage réel plutôt qu’une pince universelle pour toutes les opérations.

Comment sont conçus les outils KNIPEX ?

Une production maîtrisée en Allemagne

La marque assure la maîtrise de nombreuses phases de fabrication sur son site de production. L’acier reçoit plusieurs opérations mécaniques et thermiques afin d’obtenir les propriétés requises pour chaque outil. La dureté d’une zone de coupe, par exemple, doit convenir au matériau prévu sans fragiliser l’ensemble de la pince.

Cette production intégrée facilite aussi le suivi de la qualité. Les dimensions, les articulations, les surfaces de préhension et les arêtes font l’objet de contrôles adaptés. Le but reste simple : proposer un outil précis dès la première utilisation et fiable au fil des chantiers. Ce savoir-faire est l’un des piliers de la marque.

Une recherche axée sur les usages réels

Le catalogue KNIPEX ne se limite pas aux pinces traditionnelles. Il comprend des outils de préhension, des pinces mixtes, des modèles de coupe, des solutions de sertissage ainsi que des outils dédiés au dénudage.

Certaines gammes cherchent à réunir plusieurs fonctions dans un format compact. C’est le cas des outils destinés au travail sur les câbles, qui peuvent réunir ouverture de gaine, dénudage et coupe. Ce type de produit aide à limiter le nombre d’outils dans la caisse, ce qui se révèle utile lors d’une intervention dans un tableau électrique ou dans un espace réduit.

Conseil 123elec
Contrôlez toujours la nature du câble, son diamètre et sa section avant de choisir une pince. Un outil mal adapté peut écraser le conducteur, marquer sa surface ou produire une coupe irrégulière. Pour toute intervention électrique, coupez l’alimentation et vérifiez l’absence de tension avec un équipement prévu à cet effet.

Quelle pince KNIPEX choisir selon vos travaux ?

La pince coupante pour sectionner les conducteurs

La pince coupante KNIPEX sert à couper des fils de cuivre, des conducteurs souples ou certains fils plus durs selon le modèle. La capacité de coupe indiquée sur la fiche produit doit correspondre au diamètre et à la nature du matériau.

Pour le câblage d’un tableau, une pince de coupe diagonale offre une bonne visibilité sur la zone de travail. Elle permet de préparer les conducteurs avec soin avant leur raccordement aux disjoncteurs, aux borniers ou aux connecteurs.

La pince multiprise pour saisir et serrer

La pince multiprise KNIPEX convient aux écrous, aux raccords, aux tubes et aux pièces de formes diverses. son articulation réglable permet d’adapter l’ouverture des mâchoires à la dimension de la pièce.

Elle trouve sa place lors de la pose d’un presse-étoupe, du maintien d’un raccord ou d’une petite opération de plomberie liée au chantier. Certains modèles de la gamme cobra sont connus pour leur réglage rapide et leur forte prise sur la pièce.

La pince à dénuder pour préparer les fils

Un outil à dénuder KNIPEX retire la couche qui recouvre le conducteur sans abîmer le cuivre. Cette opération doit rester précise, car une entaille sur l’âme du fil réduit sa qualité mécanique et peut nuire au raccordement.

La gamme comprend aussi des outils conçus pour les câbles spécifiques. Sur 123elec, l’ergoStrip® PV de 135mm, référence 169503SB, sert à dégainer et à dénuder les câbles photovoltaïques.

Le coupe-gaine pour les réseaux électriques

Le twistcut de KNIPEX permet de couper des gaines électriques en matière plastique sur une plage de 13 à 32mm. La disposition de ses lames vise une coupe nette avec une meilleure protection du câble situé à l’intérieur. Il comprend aussi des zones utiles pour le dénudage de plusieurs sections de fils.

Cet outil peut servir lors de la pose de gaines dans une cloison, dans un vide sanitaire ou près d’un tableau de répartition. Sa forme compacte facilite l’accès dans les zones où un cutter offre moins de maîtrise.

type d’outil usage principal exemple de travaux
Pince coupante Coupe de fils et de conducteurs Préparation du câblage d’un tableau
Pince multiprise Prise et serrage de pièces Pose d’un presse-étoupe ou maintien d’un raccord
Outil à dénuder Retrait de la gaine du fil Raccordement de prises et de disjoncteurs
Coupe-gaine Twistcut Ouverture d’une gaine plastique Installation de circuits sous gaine
Pince à sertir Pose de cosses et d’embouts Préparation de fils souples

Où trouver les outils KNIPEX adaptés à votre chantier ?

Une gamme dédiée sur 123elec

123elec propose une sélection d’outillage KNIPEX pour les professionnels et les particuliers. Vous pouvez y retrouver des pinces de coupe, des pinces multiprises ainsi que des outils liés au dénudage et à la préparation des câbles. Découvrez la gamme KNIPEX disponible sur 123elec.

Pour comparer les modèles, vérifiez la longueur de la pince, le type de poignée, la capacité de coupe, l’ouverture des mâchoires et la compatibilité avec vos conducteurs. Une poignée plus longue peut offrir plus de force, mais un format court reste plus pratique dans un coffret ou une boîte d’encastrement.

Des outils à associer au reste de votre équipement

Une pince ne remplace pas les équipements de contrôle et de protection. Pour une intervention sur une installation, prévoyez aussi un vérificateur d’absence de tension, des tournevis adaptés, des gants prévus pour le travail et un rangement sûr.

Vous pouvez compléter votre lecture avec les conseils du blog 123elec sur les raccordements électriques. Le site officiel de la marque permet aussi de consulter l’ensemble des familles de produits KNIPEX.

Je vous recommande enfin de réserver chaque pince à l’usage indiqué par sa fiche technique. Une pince dédiée réalise souvent une coupe plus propre, offre une prise plus sûre et subit moins d’usure qu’un outil employé hors de son domaine.

KNIPEX s’appuie sur une longue spécialisation dans les pinces professionnelles et sur une production intégrée en Allemagne. Ses outils répondent aux besoins de coupe, de serrage, de dénudage et de sertissage propres aux chantiers électriques. Le bon modèle se choisit selon le câble, le matériau, la fréquence d’usage et l’espace disponible. Avec la sélection proposée par 123elec, vous pouvez composer une caisse à outils fiable pour vos travaux courants comme pour vos interventions professionnelles. Consultez les caractéristiques de chaque référence afin de retenir la pince la mieux adaptée à votre chantier.

Electricité, Réseau de communication

Comment choisir son matériel VDI Schneider selon son projet ?

2 commentaires

Un accès rapide à internet ne dépend pas seulement de la qualité de la fibre ou de la box. Le coffret de communication, les câbles et les prises réseau jouent aussi un rôle majeur dans la qualité de la connexion au sein du logement ou du local professionnel.

Le matériel VDI Schneider permet de centraliser puis de distribuer la voix, les données et les images vers chaque pièce. Cette solution répond aux besoins d’une maison connectée, d’un bureau, d’un commerce ou d’un petit bâtiment tertiaire. Je vous propose donc de comparer les principales configurations afin de choisir un équipement cohérent avec vos usages, votre budget et les futures évolutions du réseau.

Quel matériel VDI Schneider choisir pour créer un réseau fiable ?

Le rôle du coffret de communication

Le coffret de communication constitue le point central du réseau VDI. Il reçoit le signal issu de la box internet, puis le distribue vers les différentes prises du bâtiment par le biais de câbles dédiés.

Cette architecture filaire offre une connexion plus stable que le Wi-Fi seul. Elle convient aux usages qui exigent un débit régulier, tels que le télétravail, le jeu en ligne, la télévision connectée, la vidéosurveillance ou le transfert de fichiers lourds.

La gamme Schneider Electric Resi9 Connect regroupe des coffrets conçus pour les installations résidentielles et le petit tertiaire. Selon le modèle, le coffret peut assurer la distribution du téléphone, d’internet, de la télévision TNT ou satellite et de l’alimentation PoE.

Les éléments qui composent une installation VDI

Un réseau complet repose sur plusieurs équipements complémentaires :

  • Un coffret de communication Schneider ;
  • Des câbles réseau adaptés au grade du coffret ;
  • Des modules de brassage ;
  • Des cordons RJ45 ;
  • Des prises terminales dans les pièces ;
  • Un répartiteur TV selon la configuration ;
  • Un switch Ethernet si le nombre de ports de la box ne suffit pas.

Les prises RJ45 peuvent desservir un ordinateur, un téléviseur, une console, une imprimante réseau, une caméra IP ou une borne Wi-Fi. Je conseille de prévoir quelques ports libres dès la conception du projet. Cette réserve facilite les futures extensions sans remplacement complet du coffret.

Conseil 123elec
Prévoyez au moins une prise RJ45 près du téléviseur, du bureau et de chaque emplacement prévu pour un équipement connecté. Deux prises côte à côte offrent plus de souplesse dans un salon ou un espace de travail.

Comment comparer le matériel VDI Schneider grade 2TV et grade 3TV ?

Le coffret grade 2TV pour les besoins courants

Un coffret grade 2TV convient aux installations qui reposent sur un réseau Ethernet jusqu’à 1Gb/s et sur une distribution TV dédiée. Il répond aux besoins classiques d’un appartement ou d’une maison avec quelques prises RJ45.

La référence Schneider Electric Resi9 Connect R9H13401VDIM comprend un coffret de 13 modules sur 1 rangée, avec 4 prises RJ45 de catégorie 6. Elle ne dispose pas d’un emplacement intégré pour la box opérateur. Ce modèle permet de distribuer internet en filaire jusqu’à 1Gb/s et centralise les départs Ethernet et TV du logement.

coffret de communication Schneider Electric
Coffret de communication Grade 2TV 4RJ45 SCHNEIDER Resi9 Connect

Cette solution se révèle pertinente dans plusieurs cas :

  • Appartement avec un nombre limité de pièces ;
  • Rénovation avec une box placée hors du coffret ;
  • Besoins centrés sur internet, le téléphone et la télévision ;
  • Budget maîtrisé sans fonction PoE intégrée.

Le coffret grade 3TV pour une installation plus évolutive

Un coffret grade 3TV répond aux projets qui exigent une infrastructure plus complète. Il convient aux maisons connectées, aux bureaux et aux installations qui prévoient de nombreux équipements réseau.

La référence Resi9 Connect R9H13401VDIXS associe 4 prises RJ45 de catégorie 6A à un switch PoE de 5 ports. Elle peut alimenter des prises RJ45 avec borne Wi-Fi et recevoir une passerelle domotique Wiser sur rail DIN. Le coffret accepte aussi des modules RJ45 supplémentaires.

coffret de communication schneider electric
Coffret de communication Grade 3TV – 4RJ45 avec switch POE – SCHNEIDER Resi9 Connect

Une autre version, la référence R9H13402VDIXS, propose 6 prises RJ45 et un switch PoE. Elle permet de distribuer internet, le téléphone ainsi que la télévision TNT ou satellite. Son switch comprend plusieurs sorties réseau jusqu’à 1Gb/s.

coffret de communication schneider electric
Coffret de communication Grade 3TV – 6RJ45 avec switch POE – SCHNEIDER Resi9 Connect

solution Schneider usage conseillé nombre de prises switch PoE point fort
R9H13401VDIM appartement ou petite maison 4RJ45 cat.6 non solution simple en grade 2TV
R9H13401VDIXS maison connectée 4RJ45 cat.6A oui, 5ports Wi-Fi déporté et domotique
R9H13402VDIXS maison familiale ou petit local 6RJ45 oui réseau plus complet
R9H18402VDIXS grande maison ou petit tertiaire 8RJ45 cat.6A oui, 9ports capacité élevée et réserve de ports

Le modèle R9H18402VDIXS dispose de 18 modules sur 2 rangées, de 8 prises RJ45 de catégorie 6A, de 2 prises de courant et d’un switch PoE de 9ports. Il vise les installations avec de nombreux départs réseau.

coffret de communication schneider electric
Coffret de communication Grade 3TV – 8RJ45 avec switch POE SCHNEIDER Resi9 Connect

Quel matériel VDI Schneider privilégier selon le bâtiment ?

Une solution compacte pour un appartement

Dans un appartement, les distances entre le coffret et les prises restent souvent limitées. Un coffret à 4 prises RJ45 peut donc suffire pour relier le salon, une chambre, un bureau et un point Wi-Fi.

Le grade 2TV représente une solution rationnelle lorsque les besoins se limitent à internet jusqu’à 1Gb/s et à une distribution TV classique. Il faut toutefois vérifier le nombre total de prises prévues avant l’achat. Chaque prise murale nécessite un départ propre depuis le coffret.

Une solution évolutive pour une maison

Une maison familiale compte souvent plusieurs téléviseurs, ordinateurs, consoles et objets connectés. Le grade 3TV offre alors une réserve technique plus intéressante.

Un switch PoE apporte aussi un réel confort. La technologie PoE transmet les données et l’alimentation par le même câble réseau. Elle peut servir pour une caméra IP, une borne Wi-Fi ou un autre appareil compatible. Ce choix réduit le nombre d’alimentations locales et simplifie l’installation.

Pour loger la box au plus près du coffret, Schneider Electric propose aussi la référence R9H13402VDIBOX. Cette extension de 13 modules sur 2 rangées comprend une zone dédiée à la box opérateur, 2 prises de courant et des accessoires de fixation pour les câbles et les appareils réseau.

zone attenante pour coffret de communication schneider electric
Zone attenante pour coffret de communication SCHNEIDER Resi9 Connect avec 2 prises 230V

Une configuration renforcée pour les professionnels

Dans un bureau, un commerce ou un cabinet, la fiabilité du réseau influence directement le confort de travail. Plusieurs postes peuvent accéder en même temps à des services cloud, à un serveur, à une imprimante partagée ou à un système de téléphonie IP.

Un coffret grade 3TV avec 8 prises RJ45 et un switch PoE de 9 ports offre une base plus adaptée à ce type de projet. Il reste toutefois nécessaire d’évaluer le nombre de postes, de bornes Wi-Fi, de caméras et d’équipements techniques avant la pose.

Un professionnel doit aussi anticiper les évolutions du local. Un coffret presque plein dès la mise en service limite les possibilités d’extension. Je recommande donc une capacité supérieure aux besoins immédiats, avec des ports et des emplacements disponibles.

Quels critères vérifier avant d’acheter du matériel VDI Schneider ?

Le nombre de prises RJ45

Le nombre de prises constitue le premier critère de choix. Une prise murale correspond à un câble qui revient directement dans le coffret. Il faut donc compter les équipements fixes, puis ajouter une marge pour les usages futurs.

Dans un salon, deux prises peuvent servir au téléviseur et à la console. Dans un bureau, deux autres prises peuvent relier un ordinateur et une imprimante. Une borne Wi-Fi ou une caméra demande aussi son propre port.

La place réservée à la box

Certains coffrets disposent d’un espace pour la box opérateur, tandis que d’autres nécessitent une zone attenante. La seconde solution peut faciliter le remplacement de la box ou l’ajout d’un switch.

L’extension R9H13402VDIBOX assure une intégration cohérente avec la GTL Resi9. Ses 2prises de courant permettent le branchement de la box et d’un équipement réseau.

La présence d’un switch PoE

Le switch devient utile lorsque la box ne possède pas assez de ports Ethernet. Une version PoE alimente aussi les appareils compatibles par le câble RJ45.

Ce dispositif se montre pertinent pour :

  • Une borne Wi-Fi éloignée de la box ;
  • Des caméras de vidéosurveillance ;
  • Un téléphone IP ;
  • Certains équipements domotiques.

Il faut vérifier la puissance PoE disponible et la compatibilité de chaque appareil. Tous les équipements réseau ne peuvent pas recevoir leur alimentation par Ethernet.

La cohérence entre le coffret, les câbles et les prises

La performance du réseau dépend de l’ensemble de la chaîne. Un coffret performant ne compense pas un câble inadapté, une prise mal raccordée ou un cordon de faible catégorie.

Pour exploiter un réseau de catégorie 6A, les prises, les modules, les câbles et les cordons doivent présenter un niveau compatible. Les câbles de communication doivent aussi rester séparés des circuits de puissance selon les règles de pose applicables.

Vous pouvez retrouver la sélection de coffrets et matériel VDI Schneider chez 123elec, ainsi que des conseils complémentaires sur le choix d’un coffret de communication. La documentation officielle Resi9 Connect de Schneider Electric permet aussi de consulter les caractéristiques techniques de la gamme.

Le matériel VDI Schneider couvre aussi bien les besoins d’un appartement que ceux d’une maison connectée ou d’un petit local professionnel. Un coffret grade 2TV suffit pour une installation simple, tandis qu’un modèle grade 3TV avec switch PoE répond mieux aux réseaux riches en équipements. Le nombre de prises, la place de la box et la capacité d’évolution doivent guider le choix final. Une infrastructure cohérente assure une connexion stable dans chaque pièce. Découvrez les solutions Schneider Electric disponibles chez 123elec afin de composer un réseau adapté à votre projet.

Electricité, Protection électrique

Orage et surtension : comment protéger les appareils électriques de la maison ?

Un commentaire

Un orage peut provoquer une hausse brutale de la tension sur le réseau électrique. Ce phénomène dure parfois une fraction de seconde, mais il suffit pour endommager un téléviseur, une box internet, un ordinateur ou un appareil électroménager.

Je vous propose de faire le point sur les solutions qui limitent ce risque. Une protection efficace repose sur un parafoudre installé dans le tableau électrique, sur des équipements complémentaires et sur quelques réflexes simples avant une absence. Vous devez aussi contrôler votre installation après une panne ou une coupure liée aux intempéries.

Orage et surtension : quel est le rôle du parafoudre ?

Le parafoudre protège l’installation électrique contre les surtensions transitoires liées à la foudre. Placé dans le tableau électrique, il limite la tension reçue par les circuits et dirige l’excès d’énergie vers la terre. Il complète les disjoncteurs et les interrupteurs différentiels, sans les remplacer.

Comment une surtension atteint-elle le logement ?

La foudre ne doit pas toucher directement votre maison pour créer des dégâts. Un impact sur une ligne électrique, un bâtiment proche ou le sol peut produire une surtension qui se propage dans les réseaux.

Cette énergie peut entrer dans le logement par plusieurs voies :

  • Le réseau électrique ;
  • La ligne téléphonique ;
  • Le câble réseau ;
  • L’antenne de télévision ;
  • Les équipements situés dehors.

Un appareil éteint, mais encore relié à une prise, reste exposé. Son interrupteur coupe son usage normal, mais il ne l’isole pas toujours du réseau.

Où installer le parafoudre ?

Le parafoudre prend place au plus près de l’arrivée électrique et de la borne de terre. Des liaisons courtes limitent la tension résiduelle qui atteint les équipements.

Le choix dépend du type de bâtiment, du réseau d’alimentation, de la présence d’un paratonnerre et du niveau d’exposition à la foudre. Un parafoudre de type 2 répond à de nombreux besoins dans le logement. Un modèle de type 1 devient nécessaire dans certaines installations dotées d’un système externe de protection contre la foudre.

La norme NF C 15-100 impose un parafoudre dans plusieurs situations, par exemple lorsque le bâtiment possède un paratonnerre ou lorsque l’analyse du risque l’exige.

type de protection emplacement usage principal
Parafoudre de type 1 Tableau électrique principal Bâtiment doté d’un paratonnerre ou risque élevé
Parafoudre de type 2 Tableau électrique principal Protection courante contre les surtensions induites
Parafoudre complémentaire Près de l’équipement Appareil éloigné du tableau
Parafoudre pour réseau faible Coffret de communication Ligne téléphonique, réseau ou antenne

Lorsque la distance entre le parafoudre principal et l’équipement dépasse 10m, la norme NF C 15-100 prévoit une protection complémentaire dans les cas définis par la norme.

Vous pouvez consulter la sélection de parafoudres de type 2 proposée par 123elec. Le catalogue regroupe des solutions Legrand, Schneider Electric, Dehn, Hager et Siemens pour les installations monophasées ou triphasées.

Conseil 123elec
Vérifiez la qualité de la prise de terre avant la pose d’un parafoudre. Le dispositif doit pouvoir évacuer l’excès d’énergie vers la terre pour remplir son rôle. Faites appel à un électricien si vous ne possédez pas le matériel de mesure requis.

Orage et surtension : quelle différence entre parafoudre et multiprise parafoudre ?

Le parafoudre et la multiprise parafoudre ne couvrent pas le même périmètre. Ils peuvent fonctionner ensemble, mais une multiprise ne remplace pas la protection générale de l’installation.

Une protection globale depuis le tableau électrique

Le parafoudre modulaire protège les circuits du logement dès l’arrivée de la surtension. Il réduit le niveau de tension avant que l’énergie atteigne les prises et les appareils.

Par exemple, le parafoudre Schneider Electric Resi9 XP R9PLC est un modèle de type 2 monophasé 1P+N, prévu pour un réseau 230V, avec une capacité de décharge de 10kA. Cette référence se place dans le tableau électrique.

Une protection locale au plus près des appareils

La multiprise parafoudre protège les appareils qui lui sont raccordés. Elle convient bien à un espace multimédia, à un bureau ou à une installation informatique.

Certains modèles possèdent un voyant qui indique l’état de la protection. Ce repère est utile, car les composants internes peuvent perdre leur efficacité après plusieurs surtensions ou après un événement intense.

Critère Parafoudre au tableau Multiprise parafoudre
Zone protégée Ensemble de l’installation Appareils raccordés
Emplacement Tableau électrique Près des appareils
Raccordement à la terre Direct via le tableau Via la prise de courant
Usage Protection principale Protection complémentaire
Pose Intervention technique Branchement simple

Une multiprise classique avec interrupteur ne protège pas contre la foudre. Recherchez la mention parafoudre ou parasurtenseur, ainsi qu’un témoin d’état.

123elec propose des multiprises et blocs protégés contre les surtensions. Ces produits conviennent aux téléviseurs, aux consoles, aux ordinateurs et aux équipements de bureau.

Orage et surtension : quels appareils électriques sensibles faut-il protéger ?

Les équipements dotés de cartes électroniques tolèrent mal les variations brutales de tension. Leur panne peut être immédiate, mais une surtension plus faible peut aussi réduire leur durée de vie.

Les équipements multimédias et informatiques

La box internet, le téléviseur, l’ordinateur, le serveur de stockage et la console de jeux figurent parmi les appareils prioritaires. Ils sont souvent reliés à plusieurs réseaux à la fois.

Une box peut recevoir une surtension par sa prise 230V ou par la ligne de communication. Une protection complète doit donc prendre en compte les deux entrées.

Pour un espace de télétravail, je conseille de relier l’ordinateur, l’écran et les périphériques à une multiprise protégée. Un onduleur apporte un niveau de sécurité en plus. Il peut maintenir l’alimentation quelques minutes et permettre l’arrêt propre des appareils lors d’une coupure.

Les appareils électroménagers et les équipements techniques

Les appareils modernes contiennent de nombreux composants électroniques. Le réfrigérateur, le congélateur, le lave-linge, le four et le lave-vaisselle sont donc eux aussi sensibles.

Les équipements liés au confort et à la sécurité méritent une attention particulière :

  • Chaudière et pompe à chaleur ;
  • Volets roulants ;
  • Portail motorisé ;
  • Alarme ;
  • Système domotique ;
  • Borne de recharge ;
  • Panneaux photovoltaïques et onduleur solaire.

La perte d’une box reste gênante. La panne d’un congélateur, d’une chaudière ou d’un système d’alarme peut avoir des conséquences plus lourdes. Je vous recommande donc de classer les appareils selon leur valeur, leur fragilité et leur rôle dans la maison.

Conseil 123elec
Protégez aussi les câbles de communication. Un parafoudre sur le circuit 230V ne bloque pas une surtension qui arrive par une ligne téléphonique, une antenne ou un câble de données.

Orage et surtension : quels gestes adopter avant un départ et après une coupure ?

Les protections intégrées à l’installation réduisent le risque, mais elles ne garantissent pas une sécurité absolue. Quelques actions simples restent utiles avant des vacances ou dès qu’un orage important est annoncé.

Que faire avant de quitter la maison ?

Débranchez les appareils non indispensables. Retirez la fiche de la prise au lieu de couper seulement l’interrupteur de la multiprise.

Vous pouvez déconnecter :

  • Les téléviseurs et les consoles ;
  • Les ordinateurs et les chargeurs ;
  • Les appareils audio ;
  • Les petits appareils de cuisine ;
  • La box internet, sauf besoin lié à l’alarme ou à la domotique.

Débranchez aussi le câble d’antenne ou la ligne de communication des appareils sensibles lorsque cela reste compatible avec vos services de sécurité.

Ne coupez pas le réfrigérateur, le congélateur, l’alarme ou les systèmes qui doivent rester actifs. Vérifiez plutôt leur protection et assurez-vous que personne n’a relié plusieurs multiprises en cascade.

Avant un long séjour hors du logement, testez les interrupteurs différentiels avec leur bouton dédié, puis contrôlez le voyant du parafoudre. Une position ou une couleur anormale peut indiquer que la cartouche doit être remplacée.

Quelles vérifications effectuer après une coupure ?

Attendez le retour stable du courant avant de remettre tous les appareils en service. Réactivez les circuits de façon progressive afin de repérer plus facilement un défaut.

Commencez par examiner le tableau électrique. Recherchez un disjoncteur abaissé, un interrupteur différentiel déclenché ou un indicateur de parafoudre qui signale un défaut.

Contrôlez ensuite les appareils prioritaires :

Equipement Vérification utile
Réfrigérateur et congélateur Température et remise en route
Chaudière ou pompe à chaleur Absence de code d’erreur
Box internet Alimentation et connexion
Alarme Etat de la centrale et des capteurs
Portail et volets Cycle complet sans blocage
Ordinateur et stockage Démarrage sans message d’erreur

Ne réarmez pas plusieurs fois une protection qui déclenche. Une coupure répétée peut révéler un appareil endommagé, un défaut d’isolement ou un problème sur le circuit.

Une odeur de brûlé, une trace noire, un bruit inhabituel ou une prise chaude exige une coupure immédiate du circuit. Contactez alors un électricien pour établir un diagnostic.

Une bonne protection contre orage et surtension repose d’abord sur un parafoudre adapté au tableau électrique et sur une prise de terre efficace. Les multiprises parafoudre complètent ce dispositif au plus près des équipements sensibles. Avant une absence, débranchez les appareils non essentiels et contrôlez les voyants de protection. Après une coupure, remettez les circuits en service de façon progressive et restez attentif aux signes de défaut. Ces précautions simples réduisent les risques de panne et préservent vos équipements électriques sur le long terme.

A lire également :

Electricité, Protection électrique

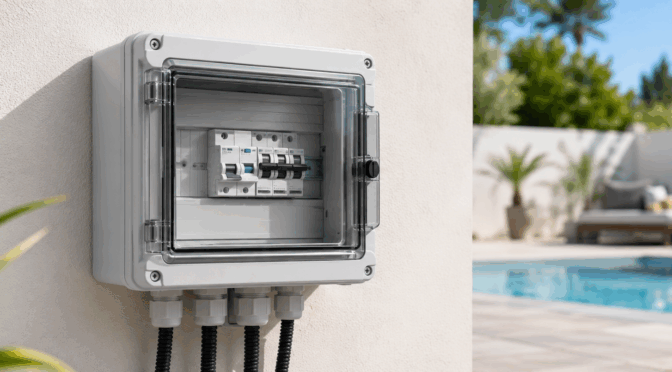

Coffret électrique étanche : sécurisez votre piscine et vos installations extérieures cet été

Un commentaire

L’été, la terrasse, le jardin et la piscine deviennent de véritables espaces de vie. La pompe de filtration fonctionne plus souvent, les éclairages extérieurs prolongent les soirées et de nouveaux équipements électriques trouvent leur place près du bassin. Cette hausse des usages impose une installation fiable, conçue pour faire face à l’eau, à la poussière et aux écarts de température. Le coffret électrique étanche protège les dispositifs de commande et de sécurité liés à la piscine ou au jardin. Il peut accueillir les disjoncteurs, les interrupteurs différentiels, les contacteurs et les horloges utiles au pilotage des équipements. Je vous propose de voir comment choisir ce coffret, où le placer et quels critères vérifier pour profiter de votre extérieur avec plus de sérénité.

Pourquoi installer un coffret électrique étanche près d’une piscine ?

Une protection adaptée aux contraintes de l’été

En extérieur, une installation électrique subit de nombreuses contraintes. Les projections d’eau issues de la piscine, les jets liés au nettoyage, la pluie, la poussière ou les insectes peuvent atteindre les connexions électriques. La chaleur sous un abri ou dans un local technique peut aussi créer des conditions difficiles pour les appareils.

Un coffret électrique extérieur forme une enveloppe de protection autour des dispositifs modulaires. Sa porte et ses joints limitent l’entrée de poussière et d’eau, sous réserve de respecter les règles de pose et l’indice IP du produit.

Cette protection reste utile pour de nombreux circuits :

  • La pompe de filtration ;
  • L’éclairage du bassin et de la terrasse ;
  • Le robot de piscine ;
  • La pompe à chaleur ;
  • Le système de traitement de l’eau ;
  • Les prises et les luminaires du jardin.

Un même coffret peut regrouper plusieurs fonctions, si sa capacité et les protections choisies correspondent aux circuits. Vous gagnez ainsi en lisibilité lors des contrôles et des opérations de maintenance.

Un équipement distinct du tableau principal

Le tableau électrique du logement peut assurer la protection générale du circuit qui alimente le local technique. Toutefois, un tableau électrique étanche placé à proximité de la zone technique facilite la gestion quotidienne de la piscine.

Vous pouvez, par exemple, couper la filtration sans revenir dans la maison ou vérifier rapidement le disjoncteur lié à la pompe. Ce coffret divisionnaire doit rester accessible, mais son emplacement doit respecter les volumes de protection définis autour du bassin.

La norme NF C15-100 encadre les installations électriques à basse tension. Sa partie NF C15-100-7-702 fixe des règles propres aux piscines et aux autres bassins, y compris pour les piscines familiales, hors sol ou temporaires.

Conseil 123elec
Je vous conseille de prévoir quelques modules libres dans le coffret. Cette réserve simplifie l’ajout futur d’un éclairage LED, d’une pompe à chaleur ou d’un système de traitement automatique.

Comment choisir un coffret électrique étanche pour une installation extérieure ?

Vérifier l’indice de protection IP

L’indice de protection IP indique le niveau de protection de l’enveloppe contre les corps solides et l’eau. Le premier chiffre concerne les poussières et les objets. le second chiffre concerne l’humidité et les projections.

Pour un local technique humide ou une zone extérieure exposée, un coffret IP65 constitue une solution courante. Le chiffre 6 indique une protection complète contre la poussière. Le chiffre 5 indique une protection contre les jets d’eau issus de toutes les directions.

comprendre l'indice IP d'un coffret électrique

Le choix ne doit pas reposer sur l’indice IP seul. Les entrées de câbles, les presse-étoupes, les bouchons et les accessoires doivent aussi préserver le niveau d’étanchéité. Un perçage mal placé ou un joint pincé peut réduire la protection réelle du coffret. 123elec recommande l’usage d’accessoires compatibles pour conserver une bonne étanchéité sur l’ensemble du réseau extérieur.

Choisir le bon nombre de modules

Le nombre de modules dépend des appareils placés dans le coffret électrique étanche. Une petite piscine hors sol peut nécessiter une protection pour la pompe et une commande horaire. Une piscine enterrée avec chauffage, éclairage et traitement automatique exige plus d’espace.

Equipement Fonction dans le coffret Espace indicatif
Interrupteur différentiel Protection des personnes 2 modules
Disjoncteur Protection d’un circuit 1 module
Contacteur Commande d’un équipement 1 à 2 modules
Horloge modulaire Programmation de la filtration 1 à 2 modules
Transformateur Alimentation d’un éclairage en TBTS variable selon le modèle

Ces valeurs restent indicatives. Vérifiez toujours la largeur des appareils et la notice du fabricant. Je recommande aussi de séparer clairement les circuits afin de faciliter le repérage.

Sélectionner un coffret nu ou prééquipé

Un coffret nu offre une grande liberté de composition. Il convient bien aux professionnels et aux projets dont les besoins sont déjà définis. Un coffret prééquipé peut réduire le nombre d’opérations de pose, mais ses protections doivent correspondre aux caractéristiques réelles de la piscine.

coffret nu, prééquipé ou de filtration : quelles différences ?

Sur 123elec, la catégorie consacrée aux coffrets étanches regroupe des modèles nus et prééquipés pour les garages, les caves, les pool houses et les installations extérieures.

Où poser un coffret électrique étanche autour d’une piscine ?

Respecter les volumes de sécurité

La proximité entre l’eau et l’électricité augmente le risque de choc électrique. La norme définit donc plusieurs volumes autour du bassin. Ces zones fixent les types de matériels autorisés, leur tension et leur indice de protection.

Le volume 0 correspond à l’intérieur du bassin et du pédiluve. Seuls les équipements conçus pour fonctionner sous l’eau et alimentés en très basse tension peuvent y trouver place.

Le volume 1 couvre la zone proche du bassin. Il s’étend notamment jusqu’à 2m autour de la piscine et jusqu’à 2,5m en hauteur. Les matériels y sont très limités et doivent répondre à des règles précises de TBTS et de protection contre l’eau.

Le coffret de distribution doit donc trouver place hors des volumes qui interdisent ce type d’équipement. Une distance visuelle avec le bassin ne suffit pas. La configuration du terrain, les parois, les plongeoirs et les éléments fixes peuvent modifier le calcul des volumes.

volumes de sécurité électrique autour d'une piscine

Pour une construction neuve ou une rénovation complète, faites valider l’installation électrique piscine par un électricien qualifié. Ce contrôle réduit les risques liés à un emplacement mal choisi ou à une protection inadaptée.

Privilégier un emplacement accessible et protégé

Un coffret électrique extérieur doit rester facile d’accès en cas de défaut. Evitez les zones cachées derrière la pompe, sous une canalisation ou au fond d’un rangement encombré.

Un local technique sec, aéré et fermé constitue souvent un emplacement pertinent. Lorsque le coffret se trouve sur un mur extérieur, une protection contre le soleil direct limite la hausse de température dans l’enveloppe. L’abri ne doit toutefois pas gêner l’ouverture de la porte ni l’accès aux commandes.

Fixez le coffret sur un support stable et vertical. Conservez aussi une zone libre autour de la façade. Les câbles doivent suivre un chemin propre, avec des gaines adaptées à l’extérieur et des entrées qui évitent la stagnation d’eau.

Protéger chaque circuit de façon adaptée

Le coffret électrique étanche ne remplace pas les dispositifs de protection. Chaque circuit doit recevoir un disjoncteur adapté à la puissance de l’équipement, à la section des conducteurs et aux indications du fabricant.

Une protection différentielle de 30mA contribue à protéger les personnes. La mise à la terre, la liaison équipotentielle et la séparation des circuits font aussi partie des points clés d’une installation sûre.

La version 2024 de la série NF C15-100 est entrée en vigueur le 1er septembre 2025. Elle se compose de plusieurs normes, dont une partie propre aux piscines et autres bassins. pour un projet actuel, la consultation des textes en vigueur et des notices fabricants reste donc essentielle.

Quels modèles de coffret électrique étanche choisir chez 123elec ?

Le Schneider Mureva mini IP65

Le coffret Schneider Mureva mini 1 rangée 12 modules, référence fabricant 13960M, convient aux installations qui exigent plusieurs protections et commandes. Son indice IP65 protège l’installation de distribution contre l’eau et la poussière. Sa capacité permet, par exemple, de regrouper un interrupteur différentiel, plusieurs disjoncteurs et une horloge de filtration.

coffret électrique étanche schneider mureva

Pour une piscine hors sol ou un petit local technique, les versions Mureva mini de 3 ou 4 modules répondent à des besoins plus simples. Elles peuvent accueillir la protection d’une pompe ou d’un petit circuit dédié, après vérification du schéma électrique.

Le Legrand Plexo IP65

Le coffret Legrand Plexo nu 1 rangée 4 modules, référence fabricant 001904, offre aussi un indice IP65. Ce format compact peut servir pour un circuit extérieur précis, comme une pompe de piscine hors sol ou un éclairage de terrasse.

coffret électrique étanche legrand plexo

Un petit coffret ne doit pas être rempli sans marge. La place disponible facilite le raccordement, la lecture des repères et l’évacuation thermique. Choisissez un modèle plus large lorsque plusieurs appareils modulaires doivent cohabiter.

Compléter le coffret avec du matériel extérieur cohérent

La fiabilité globale dépend de chaque composant. Vous pouvez associer le coffret à des prises et interrupteurs adaptés à l’extérieur, comme les produits Schneider Mureva Styl. Cette gamme propose une protection IP55 et une résistance mécanique IK08, avec des solutions pour les terrasses, les garages et les jardins.

Les presse-étoupes, boîtes de dérivation et gaines doivent offrir un niveau de protection cohérent avec celui du coffret. Un accessoire moins protégé peut créer le point faible de l’installation électrique piscine.

Conseil 123elec
Je vous recommande de choisir le coffret, les presse-étoupes et les accessoires au sein d’une gamme compatible. Vous limitez ainsi les écarts de diamètre, les défauts de joint et les entrées de câbles difficiles à rendre étanches.

Le coffret électrique étanche joue un rôle central dans la protection des équipements de piscine et des circuits du jardin. Un modèle IP65 bien dimensionné limite les effets de l’eau et de la poussière, mais sa pose doit rester conforme aux volumes de sécurité. Le choix des protections, des câbles et des accessoires exige la même attention que le choix de l’enveloppe. Avec une installation bien conçue et contrôlée, vous profitez de votre piscine, de votre terrasse et de vos éclairages extérieurs en toute sérénité. Découvrez la sélection de coffrets électriques étanches proposée par 123elec pour vos projets d’été.

A lire également :

Electricité, Sécurité incendie

BAES : Tout savoir sur les blocs autonomes d’éclairage de sécurité

Un commentaire

Avez-vous déjà remarqué ces petits blocs lumineux installés dans les bâtiments, prêts à s’illuminer en cas de coupure de courant ? Ce sont des BAES, aussi appelés « blocs autonomes d’éclairage de sécurité ». Leur rôle est simple, mais essentiel : guider les occupants d’un bâtiment vers les sorties en cas d’urgence. Ces dispositifs, bien que souvent discrets, jouent un rôle important pour assurer votre sécurité et celle de vos proches. Que vous soyez un particulier soucieux de protéger votre maison ou un professionnel cherchant à respecter les normes en vigueur, cet article vous dira tout ce que vous devez savoir sur les blocs BAES.

Découvrez les différents types de blocs BAES

Tous les BAES ne se ressemblent pas, et c’est tant mieux : chaque type est conçu pour répondre à des besoins spécifiques. Voici les principaux modèles disponibles sur le marché :

  • BAES d’évacuation : ils indiquent les issues de secours et les chemins à emprunter pour quitter un bâtiment en toute sécurité.
  • BAES d’ambiance : utilisés pour maintenir un niveau de lumière suffisant dans les zones stratégiques, comme les escaliers ou les espaces larges.
  • BAES à LED : plus modernes, ces modèles consomment moins d’énergie tout en garantissant une durée de vie plus longue.
  • BAES adressables : ces dispositifs connectés permettent un contrôle et une surveillance centralisés, idéaux pour les grands bâtiments.

Choisir le bon type de BAES dépend de vos besoins spécifiques, mais rassurez-vous, il existe une solution pour chaque situation.

Quelle est la règlementation ?

Ah, les normes ! Pas toujours drôles à lire, mais indispensables pour garantir la sécurité. En France, l’installation des BAES est obligatoire dans certains lieux recevant du public (ERP), comme les écoles, les hôpitaux ou encore les centres commerciaux.

Voici ce que dit la règlementation. Les blocs BAES doivent se conformer à la norme NF EN 60598-2-22. Leur autonomie minimale doit être de 1 heure. Ils doivent être placés à des endroits stratégiques, comme les issues de secours et les intersections de couloirs.

Si vous êtes un particulier, cette règlementation ne vous concerne pas directement. Cependant, rien ne vous empêche d’installer des BAES chez vous pour renforcer la sécurité de votre maison, surtout si vous possédez des espaces à risque comme une cave ou un garage.

L’installation et la maintenance d’un bloc BAES

Installer un BAES (blocs autonomes d’éclairage de sécurité) peut sembler intimidant, mais avec les bons conseils, c’est un jeu d’enfant (ou presque).

Tout d’abord, choisissez un endroit stratégique. Placez les blocs à hauteur de vue, près des sorties et dans les zones à fort passage. Ensuite, prenez soin de respecter les normes électriques. Si vous avez un doute, n’hésitez pas à faire appel à un électricien professionnel. Enfin, testez régulièrement votre appareil. Ils disposent souvent d’un bouton de test pour vérifier leur bon fonctionnement.

La maintenance est également importante pour disposer d’un bloc en bon état de marche :

  • Testez vos blocs au moins une fois par mois.
  • Remplacez les batteries dès que leur autonomie diminue.
  • Nettoyez les blocs pour éviter qu’ils ne soient obstrués par la poussière ou les débris.

Un BAES bien entretenu, c’est une sécurité garantie en cas d’urgence.

Pour conclure, le BAES n’est peut-être pas l’équipement le plus glamour de votre maison ou de votre bâtiment, mais il pourrait bien vous sauver la mise en cas de coup dur. Ces blocs lumineux, discrets, mais indispensables, sont là pour assurer votre sécurité et celle de vos proches.

Chez 123elec, nous sommes là pour vous accompagner dans le choix et l’installation de vos BAES. Que vous soyez à la recherche d’un modèle d’évacuation simple ou d’un bloc connecté à LED, vous trouverez tout ce qu’il vous faut sur notre site. Alors, prêts à illuminer vos urgences et à dormir sur vos deux oreilles ? Faites-nous confiance, nous avons tout ce qu’il vous faut pour vous guider dans l’obscurité !

A lire également : BAEH vs BAES : quelle différence ?

Electricité, Normes électriques

Pourquoi la NF C15-100 impose 2 prises de courant dans l’ETEL ?

Un commentaire

Dans une installation électrique neuve ou lors d’une rénovation totale, l’ETEL est le point central de votre logement. C’est ici que se trouvent le tableau électrique, le coffret de communication, le disjoncteur de branchement et les arrivées des réseaux. La NF C15-100 y prévoit aussi au moins deux prises de courant 16A 2P+T, avec un rôle très précis : alimenter les équipements placés dans cette zone technique. Je vous propose de voir pourquoi cette exigence existe, où placer ces prises et quels produits choisir pour une installation fiable.

NF C15-100 et ETEL : quel est le rôle des 2 prises de courant ?

La NF C15-100 encadre les installations électriques basse tension en France et fixe les règles de sécurité, de confort et de bon usage des circuits électriques. Sa révision publiée le 23 août 2024 a confirmé l’intérêt d’une approche claire par types de bâtiments et par usages, avec des exigences adaptées aux logements.

Dans l’ETEL, les deux prises de courant ne sont pas prévues pour brancher un aspirateur, une perceuse ou un appareil de ménage. Elles servent d’abord aux équipements liés au réseau de communication du logement : box internet, switch réseau, amplificateur TV, module fibre, alimentation du coffret VDI ou petit équipement domotique.

Une réponse aux besoins du coffret de communication

Le coffret de communication ne se limite plus à un simple répartiteur téléphonique. Aujourd’hui, il accueille souvent la fibre optique, les départs RJ45, une box, des modules de brassage ou des accessoires multimédias. Sans prises de courant à proximité, vous seriez obligé d’utiliser une rallonge ou une multiprise posée au sol, ce qui réduit la sécurité et complique la maintenance.

La règle des deux socles 16A 2P+T vise donc une installation propre, durable et facile à faire évoluer. Plusieurs guides de référence rappellent que ces prises peuvent être placées dans la GTL ou à proximité, sous forme de prise modulaire, en saillie ou encastrée selon la configuration du chantier.

Une séparation claire entre puissance et communication

L’ETEL rassemble des éléments électriques et numériques. La présence de deux prises de courant dédiées évite de mélanger les usages. Le tableau électrique distribue les circuits du logement, le coffret de communication centralise les réseaux, et les prises alimentent les petits appareils qui assurent la connexion.

Je conseille toujours de prévoir ces alimentations dès la conception du tableau. C’est plus simple, plus propre et plus fiable qu’un ajout après pose de la goulotte GTL.

NF C15-100 et prises de courant dans l’ETEL : pourquoi deux prises et pas une seule ?

Deux prises de courant offrent une marge utile. Dans un logement récent, une seule prise peut vite devenir insuffisante. Une box internet occupe déjà une alimentation. Un second appareil peut être ajouté : ONT fibre, switch RJ45, alimentation TV, module domotique ou système connecté.

Eviter les multiprises dans la zone technique

L’objectif est aussi de limiter les branchements improvisés. Une multiprise placée dans l’ETEL peut gêner l’accès au tableau, créer un amas de câbles et réduire la lisibilité de l’installation. Avec deux prises de courant fixes, chaque équipement bénéficie d’un point d’alimentation propre.

équipement dans l’ETEL besoin courant intérêt des deux prises
Box internet 1 prise Connexion fibre ou ADSL stable
ONT fibre 1 prise Alimentation dédiée du boîtier fibre
Switch RJ45 1 prise Distribution réseau vers les pièces
Module domotique 1 prise Pilotage chauffage, éclairage ou volets
Amplificateur TV 1 prise Meilleure distribution coaxiale

Ce tableau montre vite l’utilité de deux socles. Dans un logement connecté, je vois très souvent deux alimentations utilisées dès la mise en service.

Préparer les évolutions du logement

La NF C15-100 ne répond pas seulement aux besoins du jour. Elle anticipe aussi les usages futurs. Le télétravail, la domotique, les alarmes connectées et la fibre créent plus de besoins dans l’ETEL. Deux prises de courant permettent donc d’éviter une modification du tableau ou du coffret de communication quelques mois après la livraison.

NF C15-100 : où installer les 2 prises de courant dans l’ETEL ?

Les deux prises doivent rester accessibles et cohérentes avec l’organisation de la GTL. L’ETEL est l’espace dédié qui reçoit la GTL, laquelle regroupe les arrivées puissance et communication du logement. Je vous rappelle que la GTL facilite les opérations de maintenance et les extensions futures, ce qui explique la nécessité d’un câblage net et bien localisé.

Dans le tableau électrique avec une prise modulaire

La prise modulaire 2P+T se clipse directement sur rail DIN dans le tableau électrique. C’est une solution compacte, très utile quand l’espace mural est limité. Elle permet d’avoir une alimentation disponible dans la zone technique sans ajouter de boîtier mural.

Chez 123elec, vous pouvez par exemple vous orienter vers une prise modulaire 2P+T 16A selon la marque de votre tableau, comme Legrand, Schneider Electric ou Hager. Ce type de produit convient bien aux installations neuves et aux tableaux propres avec réserve disponible.

Près du coffret de communication

Vous pouvez aussi installer deux prises de courant à proximité du coffret de communication, en saillie ou en encastré. Cette solution est pratique si la box internet est placée dans le coffret ou juste à côté. Elle limite la longueur des cordons d’alimentation et évite que les câbles traversent la GTL.

Pour une installation harmonieuse, je vous recommande d’associer ces prises avec une goulotte GTL adaptée, un coffret de communication grade 2TV ou grade 3TV selon le réseau prévu, et des accessoires de fixation propres.

Conseil 123elec
Prévoyez une réserve dans la GTL et choisissez un coffret de communication assez spacieux. une box, un ONT fibre et un petit switch prennent plus de place qu’on ne le pense, surtout avec les blocs d’alimentation. une installation un peu plus large dès le départ reste plus agréable à maintenir.

NF C15-100 et ETEL : quels produits 123elec choisir pour vos 2 prises de courant ?

Le choix dépend de votre configuration. En construction neuve, la solution la plus propre consiste souvent à intégrer les prises dès la pose de la GTL. En rénovation totale avec redistribution des cloisons, vous pouvez adapter le format selon l’espace disponible et le type de coffret existant.

Les références utiles pour une installation conforme

Pour équiper votre ETEL, vous pouvez prévoir :

Besoin Produit conseillé chez 123elec Exemple d’usage
Alimentation dans le tableau Prise modulaire 2P+T 16A Branchement d’une box ou d’un module fibre
Pose murale près du coffret Prise 2P+T en saillie Alimentation d’un switch RJ45
Organisation de la zone Goulotte GTL Passage propre des câbles puissance et communication
Réseau multimédia Coffret de communication Brassage RJ45, fibre, TV
Protection du circuit Disjoncteur adapté Sécurisation de l’alimentation des prises

Je vous conseille de choisir des produits de même gamme lorsque c’est possible. Un ensemble cohérent facilite la pose et donne un rendu plus professionnel.

Un exemple concret dans une maison rénovée

Dans une maison avec fibre optique, le coffret de communication reçoit l’arrivée fibre, un ONT, une box et quatre départs RJ45 vers le salon, le bureau et deux chambres. Les deux prises de courant de l’ETEL servent alors à alimenter la box et l’ONT. Si un switch réseau est ajouté plus tard, il sera possible de revoir l’organisation sans rallonge volante ni câble mal placé.

Cette exigence peut sembler mineure au départ. Elle devient pourtant très utile dès que le logement accueille plusieurs équipements connectés.

La NF C15-100 impose deux prises de courant dans l’ETEL pour sécuriser, organiser et faire évoluer l’installation électrique du logement. Ces prises alimentent les équipements de communication, comme la box internet, le boîtier fibre, un switch RJ45 ou un module domotique. Elles évitent les branchements provisoires et rendent la zone technique plus lisible. Avec une prise modulaire, une prise en saillie ou une solution intégrée à la GTL, 123elec vous aide à créer une installation conforme, propre et prête pour les usages connectés.

A lire également : Quel est le nombre minimum de prises à installer selon la norme NF C 15-100 ?
