Chemin de câbles : comment le choisir et réussir son installation électrique ?

24 septembre 2026 Jérémy Laisser un commentaire

Dans une maison, un atelier ou un local technique, le passage des câbles mérite une vraie réflexion. Le chemin de câbles offre une solution pratique pour regrouper, guider et protéger les liaisons électriques sur une grande longueur. Il facilite aussi l’accès au réseau lors de travaux de maintenance ou lors d’une évolution de l’équipement.

Je vous propose de voir comment fonctionne ce support, quels modèles choisir et quels critères vérifier pour votre chantier. Nous verrons aussi les accessoires utiles pour obtenir une pose propre, fiable et facile à faire évoluer.

A quoi sert un chemin de câbles dans une installation électrique ?

Le chemin de câbles désigne un support destiné au passage de plusieurs câbles sur un même tracé. Il se rencontre surtout dans les garages, ateliers, locaux techniques, parkings, bureaux ou sites industriels, mais il peut aussi trouver sa place dans un projet résidentiel avec de nombreux réseaux.

Organiser les câbles sur un même tracé

Son premier rôle consiste à organiser le câble électrique sur une ligne claire. Au lieu de multiplier les passages isolés, vous réunissez plusieurs liaisons sur un support prévu à cet effet.

Cette solution devient très pratique dans un garage avec plusieurs circuits, dans un atelier avec de nombreuses machines ou dans un local où des lignes doivent rejoindre différents coffrets.

Le chemin reste accessible. vous pouvez donc identifier plus facilement une liaison, contrôler son état ou modifier le réseau si le projet évolue.

Protéger et simplifier le réseau

Un chemin de câble électrique aide aussi à réduire les risques de traction ou de passage désordonné. Le câble repose sur une structure stable et suit un parcours défini.

Le câble R2V 3G6² Nexans proposé par 123elec peut être posé sur un chemin de câbles, dans un tube, dans une gaine ICTA, dans une goulotte ou avec une pose murale adaptée.

Une telle solution est donc très utile pour créer un réseau lisible sans enfermer chaque liaison dans une gaine distincte.

Chemin de câbles ou goulotte électrique ?

Les deux équipements n’ont pas tout à fait le même rôle.

solution	usage type	accès aux câbles	contexte
Chemin de câbles	Regroupement de plusieurs câbles	Très simple	Garage, atelier, local technique, tertiaire
Goulotte électrique	Distribution avec finition fermée	Simple après ouverture du capot	Logement, bureau, commerce
Gaine ICTA	Protection d’une liaison dans une cloison	Faible après pose	Logement neuf ou rénovation
Tube rigide	Protection mécanique ciblée	Variable	Garage, sous-sol, local technique

Je privilégie le chemin de câbles lorsque le réseau comporte plusieurs liaisons et qu’un accès direct reste utile.

Comment choisir un chemin de câbles selon votre projet ?

Le bon modèle dépend du nombre de câbles, de leur diamètre, du lieu de pose et des évolutions prévues. Une installation trop juste dès le départ laisse peu de marge si vous devez ajouter un circuit plus tard.

Choisir le bon format

La largeur doit offrir assez de place pour organiser les câbles sans créer un empilement excessif. Pensez donc au nombre de liaisons actuel, mais aussi aux extensions probables.

Un petit réseau dans un garage demande peu de volume. Un local technique avec alimentation, éclairage, réseau informatique et équipements spécialisés nécessite une réserve supérieure.

La profondeur joue aussi un rôle. Plus elle est élevée, plus le support peut recevoir un volume de câbles conséquent.

Choisir entre dalle et fils

Plusieurs conceptions existent.

Le modèle en fils métallique reste très apprécié dans les ateliers et les locaux techniques. Sa structure ouverte facilite le contrôle visuel du réseau et le passage des dérivations.

La dalle métallique offre une base plus pleine. Elle convient lorsque vous souhaitez disposer les câbles sur une surface continue.

Le choix dépend donc du chantier, du niveau de protection recherché et des accessoires nécessaires.

Prévoir les accessoires de pose

Une installation complète ne repose pas uniquement sur le chemin. Consoles, supports, raccords, dérivations et accessoires de fixation chemin de câble jouent aussi un rôle majeur.

123elec propose par exemple l’agrafe Schneider Mureva Box ENN08167. Cette référence en acier sert à fixer une boîte de dérivation sur un chemin de câbles ou sur un profil IPN de 2 à 12mm.

Cet accessoire se révèle utile dans un atelier ou dans une zone technique où une boîte de dérivation doit rester proche du réseau principal.

Conseil 123elec

Je vous conseille de dessiner le tracé sur un plan puis de relever les longueurs, les changements de direction et les points de dérivation. Vous pourrez ainsi prévoir les supports et les accessoires dès la commande. Cette méthode limite les achats oubliés et facilite la pose sur le chantier. ️

Comment installer un chemin de câbles correctement ?

Une bonne pose commence par un tracé logique. Le réseau doit rester accessible et ne pas gêner les autres équipements du local.

Définir le parcours

Je vous recommande de choisir un trajet court et lisible entre le tableau, les boîtes de dérivation et les équipements à alimenter.

Un niveau laser peut vous aider à conserver une ligne régulière sur une grande distance. 123elec référence par exemple un niveau laser Stanley multilignes STHT77524-1 dont les usages indiqués incluent l’implantation de goulottes et de chemins de câbles.

Repérez aussi les obstacles : canalisations, poutres, portes, réseaux de communication ou équipements techniques.

Poser les supports avec soin

La structure doit rester stable une fois les câbles en place. Les supports doivent donc être compatibles avec le chemin choisi, le support mural ou le plafond et la charge du réseau.

Respectez les indications du fabricant pour l’écart entre deux points de fixation. La charge dépend du modèle, de la largeur et de la quantité de câbles.

Une pose régulière évite aussi les déformations et donne un résultat plus propre.

Disposer les câbles sans surcharge

Les câbles doivent reposer sans traction excessive. Evitez les rayons de courbure trop faibles et les changements de direction brusques.

Si plusieurs types de réseaux utilisent le même secteur, vérifiez les règles de séparation applicables à votre installation. Les circuits de puissance et les réseaux de communication peuvent exiger une organisation spécifique.

Dans certains cas liés à la recharge de véhicules électriques en immeuble collectif, la norme NF C15-100 décrit par exemple une distribution sur chemin de câbles avec une pose organisée sur une seule nappe et un repérage individuel des câbles.

Ces règles dépendent du projet. En cas de doute, je vous conseille de vous appuyer sur la documentation du fabricant et sur les prescriptions techniques liées au local.

Quels équipements associer à un chemin de câbles ?

Le support doit être pensé comme une partie du réseau électrique complet. Les câbles, boîtes et fixations doivent former un ensemble cohérent.

Choisir le câble électrique adapté

Un chemin de câbles peut recevoir différents câbles selon le circuit.

Pour une liaison de puissance, un câble R2V peut convenir selon le type de pose et les contraintes du projet. 123elec propose par exemple des câbles R2V prévues pour une pose sur chemin de câbles.

Pour certains lieux avec des exigences liées au feu, d’autres familles de câbles peuvent être nécessaires. Le choix dépend du type de local et du cahier des charges.

Ajouter les boîtes de dérivation

Une boîte de dérivation proche du chemin simplifie la distribution vers plusieurs zones.

Dans un atelier, vous pouvez par exemple créer une ligne principale sur le chemin puis utiliser plusieurs boîtes pour répartir les circuits vers l’éclairage, les prises ou les machines.

La gamme Schneider Mureva Box dispose d’accessoires destinés à la pose de boîtes directement sur le chemin de câbles. L’agrafe ENN08167 est compatible avec ce type de montage.

Penser à l’évolution de l’installation

Un des grands atouts du chemin de câble électrique réside dans sa capacité à accueillir une évolution du réseau.

Une réserve de place peut simplifier l’ajout futur d’un circuit, d’un équipement domotique, d’un réseau informatique ou d’une alimentation dédiée. Dans un garage, cela peut servir si vous ajoutez plus tard un coffret secondaire ou une solution de recharge pour véhicule électrique.

Je conseille donc de ne pas dimensionner le chemin au plus juste. Quelques centimètres de marge peuvent rendre une future modification bien plus simple.

Le chemin de câbles constitue une solution fiable pour organiser plusieurs liaisons électriques sur un tracé commun. Son choix repose surtout sur le volume de câbles, le lieu de pose, les accessoires de fixation et les besoins futurs du réseau. Une implantation bien préparée facilite la pose, la maintenance et les futures extensions. Vous pouvez retrouver sur 123elec les chemins de câbles et accessoires utiles pour compléter votre installation avec du matériel adapté à votre chantier.

A lire également : Nos outils indispensables pour passer les fils électriques à l’intérieur d’une gaine ICTA

Electricité, Outillage, Outillage à main

KNIPEX : la marque de pinces professionnelles au service de vos travaux

10 septembre 2026 Jérémy Un commentaire

Sur un chantier électrique comme lors de travaux de rénovation, une pince fiable facilite chaque geste. Elle offre une coupe nette, une prise sûre et un meilleur confort lors des opérations répétées. Le choix de l’outil mérite donc autant de soin que celui du matériel électrique.
Je vous propose de découvrir KNIPEX, une marque allemande qui développe des pinces professionnelles depuis 1882. Son catalogue couvre la coupe, le serrage, le dénudage, le sertissage et de nombreux usages propres aux métiers de l’électricité. Dans cet article, je détaille l’histoire de la marque, ses méthodes de production, ses principales familles d’outils et les critères utiles pour choisir votre équipement.

Pourquoi choisir KNIPEX pour ses travaux électriques ?

Une marque experte dans la fabrication de pinces

L’histoire de KNIPEX débute en 1882 dans une petite forge située en Allemagne. Au fil des décennies, l’entreprise a choisi de se consacrer aux pinces et aux outils liés à leur usage. Cette spécialisation lui a permis de développer une expertise précise dans la forme des mâchoires, la géométrie des articulations et la qualité des arêtes de coupe.

KNIPEX c’est une production intégrée qui réunit la conception, la forge, l’usinage, les traitements thermiques, le gainage et les contrôles qualité. Cette maîtrise des différentes étapes vise à offrir un rapport fiable entre précision, durée de vie et prix. C’est aussi une entreprise familiale de quatrième génération, active dans plus de 100 pays.

Cette approche répond aux attentes des électriciens, des entreprises du bâtiment et des particuliers qui souhaitent s’équiper avec des outils conçus pour un usage régulier. Une bonne pince d’électricien apporte plus de précision et réduit les efforts lors des travaux répétitifs.

Une conception pensée pour la précision

Une pince se compose de trois grandes zones : les mâchoires, l’articulation et les poignées. Chaque élément joue un rôle direct dans le résultat obtenu. Les mâchoires assurent la prise ou la coupe, l’articulation transmet la force et les poignées permettent de contrôler l’outil.

La forme de la tête varie selon la tâche. Une pince destinée à sectionner un fil ne possède pas la même géométrie qu’une pince prévue pour saisir un écrou ou retirer la gaine d’un câble. Je vous conseille donc de choisir un modèle lié à l’usage réel plutôt qu’une pince universelle pour toutes les opérations.

Comment sont conçus les outils KNIPEX ?

Une production maîtrisée en Allemagne

La marque assure la maîtrise de nombreuses phases de fabrication sur son site de production. L’acier reçoit plusieurs opérations mécaniques et thermiques afin d’obtenir les propriétés requises pour chaque outil. La dureté d’une zone de coupe, par exemple, doit convenir au matériau prévu sans fragiliser l’ensemble de la pince.

Cette production intégrée facilite aussi le suivi de la qualité. Les dimensions, les articulations, les surfaces de préhension et les arêtes font l’objet de contrôles adaptés. Le but reste simple : proposer un outil précis dès la première utilisation et fiable au fil des chantiers. Ce savoir-faire est l’un des piliers de la marque.

Une recherche axée sur les usages réels

Le catalogue KNIPEX ne se limite pas aux pinces traditionnelles. Il comprend des outils de préhension, des pinces mixtes, des modèles de coupe, des solutions de sertissage ainsi que des outils dédiés au dénudage.

Certaines gammes cherchent à réunir plusieurs fonctions dans un format compact. C’est le cas des outils destinés au travail sur les câbles, qui peuvent réunir ouverture de gaine, dénudage et coupe. Ce type de produit aide à limiter le nombre d’outils dans la caisse, ce qui se révèle utile lors d’une intervention dans un tableau électrique ou dans un espace réduit.

Conseil 123elec
Contrôlez toujours la nature du câble, son diamètre et sa section avant de choisir une pince. Un outil mal adapté peut écraser le conducteur, marquer sa surface ou produire une coupe irrégulière. Pour toute intervention électrique, coupez l’alimentation et vérifiez l’absence de tension avec un équipement prévu à cet effet.

Quelle pince KNIPEX choisir selon vos travaux ?

La pince coupante pour sectionner les conducteurs

La pince coupante KNIPEX sert à couper des fils de cuivre, des conducteurs souples ou certains fils plus durs selon le modèle. La capacité de coupe indiquée sur la fiche produit doit correspondre au diamètre et à la nature du matériau.

Pour le câblage d’un tableau, une pince de coupe diagonale offre une bonne visibilité sur la zone de travail. Elle permet de préparer les conducteurs avec soin avant leur raccordement aux disjoncteurs, aux borniers ou aux connecteurs.

La pince multiprise pour saisir et serrer

La pince multiprise KNIPEX convient aux écrous, aux raccords, aux tubes et aux pièces de formes diverses. son articulation réglable permet d’adapter l’ouverture des mâchoires à la dimension de la pièce.

Elle trouve sa place lors de la pose d’un presse-étoupe, du maintien d’un raccord ou d’une petite opération de plomberie liée au chantier. Certains modèles de la gamme cobra sont connus pour leur réglage rapide et leur forte prise sur la pièce.

La pince à dénuder pour préparer les fils

Un outil à dénuder KNIPEX retire la couche qui recouvre le conducteur sans abîmer le cuivre. Cette opération doit rester précise, car une entaille sur l’âme du fil réduit sa qualité mécanique et peut nuire au raccordement.

La gamme comprend aussi des outils conçus pour les câbles spécifiques. Sur 123elec, l’ergoStrip® PV de 135mm, référence 169503SB, sert à dégainer et à dénuder les câbles photovoltaïques.

Le coupe-gaine pour les réseaux électriques

Le twistcut de KNIPEX permet de couper des gaines électriques en matière plastique sur une plage de 13 à 32mm. La disposition de ses lames vise une coupe nette avec une meilleure protection du câble situé à l’intérieur. Il comprend aussi des zones utiles pour le dénudage de plusieurs sections de fils.

Cet outil peut servir lors de la pose de gaines dans une cloison, dans un vide sanitaire ou près d’un tableau de répartition. Sa forme compacte facilite l’accès dans les zones où un cutter offre moins de maîtrise.

type d’outil	usage principal	exemple de travaux
Pince coupante	Coupe de fils et de conducteurs	Préparation du câblage d’un tableau
Pince multiprise	Prise et serrage de pièces	Pose d’un presse-étoupe ou maintien d’un raccord
Outil à dénuder	Retrait de la gaine du fil	Raccordement de prises et de disjoncteurs
Coupe-gaine Twistcut	Ouverture d’une gaine plastique	Installation de circuits sous gaine
Pince à sertir	Pose de cosses et d’embouts	Préparation de fils souples

Où trouver les outils KNIPEX adaptés à votre chantier ?

Une gamme dédiée sur 123elec

123elec propose une sélection d’outillage KNIPEX pour les professionnels et les particuliers. Vous pouvez y retrouver des pinces de coupe, des pinces multiprises ainsi que des outils liés au dénudage et à la préparation des câbles. Découvrez la gamme KNIPEX disponible sur 123elec.

Pour comparer les modèles, vérifiez la longueur de la pince, le type de poignée, la capacité de coupe, l’ouverture des mâchoires et la compatibilité avec vos conducteurs. Une poignée plus longue peut offrir plus de force, mais un format court reste plus pratique dans un coffret ou une boîte d’encastrement.

Des outils à associer au reste de votre équipement

Une pince ne remplace pas les équipements de contrôle et de protection. Pour une intervention sur une installation, prévoyez aussi un vérificateur d’absence de tension, des tournevis adaptés, des gants prévus pour le travail et un rangement sûr.

Vous pouvez compléter votre lecture avec les conseils du blog 123elec sur les raccordements électriques. Le site officiel de la marque permet aussi de consulter l’ensemble des familles de produits KNIPEX.

Je vous recommande enfin de réserver chaque pince à l’usage indiqué par sa fiche technique. Une pince dédiée réalise souvent une coupe plus propre, offre une prise plus sûre et subit moins d’usure qu’un outil employé hors de son domaine.

KNIPEX s’appuie sur une longue spécialisation dans les pinces professionnelles et sur une production intégrée en Allemagne. Ses outils répondent aux besoins de coupe, de serrage, de dénudage et de sertissage propres aux chantiers électriques. Le bon modèle se choisit selon le câble, le matériau, la fréquence d’usage et l’espace disponible. Avec la sélection proposée par 123elec, vous pouvez composer une caisse à outils fiable pour vos travaux courants comme pour vos interventions professionnelles. Consultez les caractéristiques de chaque référence afin de retenir la pince la mieux adaptée à votre chantier.

Electricité, Protection électrique, Raccordements électriques

Comment choisir son tableau électrique Schneider Electric sans vous tromper dès la commande ?

30 juillet 2026 Jérémy Un commentaire

Choisir un tableau électrique Schneider Electric demande plus qu’un simple calcul du nombre de rangées. Je vous propose ici une méthode différente : partir de votre usage réel, du niveau de confort que vous attendez, de la place disponible autour de la GTL et des évolutions possibles du logement. Le but est de vous aider à commander un coffret cohérent avec votre chantier.

Schneider Electric propose des solutions résidentielles dans l’univers Resi9, avec des tableaux nus, des modèles prééquipés, des disjoncteurs, des interrupteurs différentiels et des accessoires compatibles. Sur 123elec, la catégorie dédiée aux tableaux Schneider regroupe justement ces coffrets et appareillages pour organiser et protéger les circuits du logement.

Comment choisir son tableau électrique Schneider Electric selon votre profil de logement ?

Un tableau électrique Schneider Electric se choisit d’abord selon le niveau d’équipement du logement. Je ne regarde pas uniquement la surface. Deux logements de 80m² peuvent avoir des besoins très différents : l’un avec chauffage électrique, borne de recharge et volets motorisés, l’autre avec une installation plus simple.

Tableau électrique Schneider pour appartement compact

Dans un studio ou un appartement de petite surface, vous pouvez viser un coffret sobre, lisible et facile à compléter. Un coffret électrique Schneider 1 ou 2 rangées peut suffire si le nombre de circuits reste limité. Le modèle Resi9 nu 1 rangée 13 modules, référencé R9H13401 chez 123elec, peut par exemple être installé sur une goulotte GTL.

Je vous conseille cette logique pour un logement locatif, une rénovation légère ou un tableau secondaire placé dans une dépendance. Vous gardez une installation propre, sans acheter un coffret trop grand.

Tableau électrique Schneider Electric pour maison familiale

Dans une maison, je préfère voir plus large. Vous avez souvent plus de circuits spécialisés : plaque de cuisson, four, lave-linge, sèche-linge, chauffe-eau, VMC, chauffage, portail, éclairage extérieur ou prises de jardin. Un tableau électrique Schneider Electric 3 ou 4 rangées devient alors plus confortable.

Le coffret électrique Schneider Resi9 nu 3 rangées 13 modules R9H13403 disponible chez 123elec offre une base de 39 modules. C’est une solution intéressante si vous souhaitez composer votre tableau avec les protections exactes de votre installation.

type de logement	configuration utile	choix recommandé
Studio ou petit appartement	Peu de circuits spécialisés	Coffret électrique Schneider 1 à 2 rangées
Appartement familial	Cuisine équipée, lave-linge, chauffage partiel	Tableau électrique Schneider 2 à 3 rangées
Maison individuelle	Nombreux circuits et extérieur	Tableau électrique Schneider Electric 3 à 4 rangées
Dépendance ou garage	Circuits ciblés	Mini-tableau ou coffret secondaire

Comment choisir son tableau électrique Schneider Electric selon votre façon de travailler ?

Le bon choix dépend aussi de votre méthode. Je ne recommande pas le même produit à un professionnel qui prépare plusieurs chantiers par mois et à un particulier qui veut une base déjà claire.

Choisir un tableau prééquipé pour sécuriser la base

Le tableau prééquipé est pratique si vous voulez éviter de repartir de zéro. Vous disposez déjà d’une structure avec des protections intégrées, puis vous complétez selon les circuits à protéger. Sur 123elec, le tableau prééquipé Resi9 XE 3 rangées comprend notamment 3 interrupteurs différentiels 40A et 10 disjoncteurs, avec la possibilité d’ajouter les composants adaptés à vos besoins.

tableau électrique Schneider — Tableau électrique SCHNEIDER Resi9 XP 3 rangées 13 modules

Je trouve ce choix pertinent pour une rénovation complète, car il limite les oublis de base et offre une vision rapide du tableau. C’est aussi rassurant si vous voulez un coffret déjà organisé.

Choisir un tableau nu pour composer une installation précise

Le tableau nu s’adresse davantage aux installations sur mesure. Vous choisissez chaque disjoncteur, chaque interrupteur différentiel, chaque module de commande et chaque accessoire. Cette liberté demande plus de préparation, mais elle évite d’acheter des éléments inutiles.

Je vous conseille cette option si votre logement comporte des usages spécifiques : pompe à chaleur, piscine, atelier, borne de recharge ou production solaire. Dans ce cas, le tableau électrique Schneider Electric devient un vrai centre de répartition, pas seulement un coffret de protections.

Comment choisir son tableau électrique Schneider Electric selon les évolutions du logement ?

Un tableau trop juste peut devenir un problème dès le premier ajout d’équipement. Je préfère donc raisonner avec une réserve modulaire dès l’achat. Cette marge vous évite de remplacer le coffret après l’ajout d’un circuit extérieur ou d’un module de commande.

Prévoir une réserve visible et exploitable

Une réserve utile ne signifie pas seulement quelques emplacements libres. Il faut aussi garder de la place pour câbler proprement, identifier les circuits et poser des obturateurs sur les modules non utilisés. Je vous recommande de garder environ 20% d’espace libre, surtout dans une maison.

évolution possible	impact sur le tableau	marge à prévoir
Ajout de volets roulants	Nouveaux circuits ou modules de commande	2 à 4 modules
Borne de recharge	Protection dédiée	Selon puissance
Eclairage extérieur	Circuit supplémentaire	1 à 2 modules
Pompe à chaleur	Protections spécifiques	Selon équipement
Domotique	Modules de commande	2 modules et plus

Penser aux accessoires dès le choix du coffret

Un coffret électrique Schneider ne se limite pas à ses rangées. Les borniers, peignes, obturateurs, étiquettes, portes, rehausses ou accessoires GTL influencent le confort de pose. Je vous conseille de les intégrer dès la commande pour éviter une installation incomplète.

C’est souvent ce détail qui fait la différence entre un tableau simplement conforme et un tableau agréable à maintenir. Un repérage propre facilite les futures interventions, surtout si plusieurs personnes peuvent intervenir sur l’installation.

Comment choisir son tableau électrique Schneider Electric sans copier un schéma standard ?

Un schéma standard donne une base, mais votre logement mérite une lecture personnalisée. Je vous invite à regrouper les circuits par usage plutôt que de remplir les rangées au hasard. Cette méthode rend le tableau plus logique et plus simple à comprendre.

Organiser le tableau par zones de vie

Vous pouvez créer une rangée pour les circuits courants, une rangée pour la cuisine et les appareils spécialisés, puis une rangée pour les équipements extérieurs ou techniques. Cette approche reste très lisible. Elle aide aussi à localiser rapidement un défaut.

Par exemple, dans une maison avec jardin, je placerais les circuits extérieurs sur une zone dédiée : portail, prises de terrasse, éclairage de façade et dépendance. Vous évitez ainsi de mélanger ces usages avec les prises du séjour ou les circuits de chambres.

Adapter le choix aux pièces techniques

Les pièces techniques demandent une attention particulière. Un garage, une buanderie ou un local piscine peut nécessiter un tableau secondaire. Dans ce cas, un tableau électrique Schneider compact peut être plus pratique qu’un long retour de câbles vers le tableau principal.

Conseil 123elec
Je vous conseille de faire un mini-plan de votre logement avant de choisir votre tableau électrique Schneider Electric. notez les pièces, les équipements fixes et les futurs projets. Vous verrez vite si un tableau 2 rangées suffit ou si un coffret 3 rangées apporte un vrai confort. ce réflexe évite les tableaux trop serrés et les ajouts bricolés après coup.

Pour choisir votre tableau électrique Schneider Electric, partez de votre logement, puis de vos usages et seulement ensuite du nombre de modules. Un tableau prééquipé convient très bien si vous cherchez une base rapide à compléter. Un coffret nu reste préférable si vous devez créer une installation plus précise avec des circuits techniques. La gamme Resi9 permet de couvrir de nombreux besoins résidentiels, du petit appartement à la maison évolutive. Chez 123elec, vous pouvez comparer les tableaux Schneider, les protections et les accessoires afin de composer un coffret adapté à votre installation.

A lire également :

Electricité

Bien choisir un onduleur et parafoudre Schneider Electric pour protéger vos équipements électriques

25 juin 2026 Jérémy Un commentaire

Une coupure secteur, une hausse de tension ou un orage peuvent vite mettre à mal vos appareils électriques. Box internet, ordinateur, alarme, vidéosurveillance, tableau électrique ou équipement domotique : tous ces usages méritent une protection adaptée. Je vous propose de voir comment associer un onduleur Schneider et un parafoudre Schneider pour renforcer la sécurité de votre installation, chez vous comme dans un local professionnel.

L’objectif est simple : le parafoudre limite les effets des surtensions liées à la foudre, tandis que l’onduleur prend le relais lors d’une coupure ou d’une variation de tension. Chez 123elec, vous retrouvez des produits Schneider Electric adaptés aux besoins résidentiels et aux usages plus techniques, avec des références comme Resi9 XP pour le tableau électrique et Back-UPS pour la protection des équipements sensibles.

Pourquoi installer un onduleur et parafoudre Schneider Electric dans une maison ou un local

Les équipements électriques modernes sont de plus en plus sensibles. Une box internet, un NAS, une centrale d’alarme ou un poste informatique supporte mal les microcoupures et les surtensions. Dans une maison connectée, une simple coupure peut aussi désactiver temporairement la vidéosurveillance, l’accès internet ou certains automatismes.

Comprendre le rôle du parafoudre au tableau électrique

Le parafoudre Schneider se place dans le tableau électrique. Son rôle consiste à évacuer vers la terre une surtension transitoire, par exemple liée à un impact de foudre proche du logement. Il ne remplace pas les disjoncteurs ni les interrupteurs différentiels, mais il complète la protection globale de l’installation.

La référence Resi9 XP R9PLC de Schneider Electric est un parafoudre type 2 monophasé 1P+N, 230V, avec une capacité de décharge de 10kA. Schneider Electric indique aussi une pose sur rail DIN, une largeur de 36mm et un usage en schémas de liaison à la terre TT et TN-S.

Comprendre le rôle de l’onduleur près des appareils

L’onduleur Schneider se place près des équipements à protéger. Il filtre les variations de tension et laisse quelques minutes, voire plus, pour garder un appareil actif ou l’éteindre sans risque. Sur 123elec, la gamme d’onduleurs Schneider Electric est présentée comme une solution contre les coupures, les surtensions et les variations de tension.

Je vous conseille de voir l’onduleur comme un filet de sécurité local. Il protège une box, un routeur, un ordinateur ou un système domotique là où le parafoudre agit à l’échelle du tableau.

Quel onduleur et parafoudre Schneider Electric choisir selon vos usages

Le bon choix dépend surtout des appareils à protéger. Une box internet n’a pas les mêmes besoins qu’un poste de travail, un serveur domestique ou une installation de sécurité.

Les usages adaptés à un onduleur Schneider

Pour une box internet, une caméra IP, une alarme ou un petit système domotique, un modèle compact suffit souvent. Le Back-UPS Connect CP12036LI proposé par 123elec dispose de 4 connecteurs de sortie 12VCC, d’une puissance de 36W et d’une batterie Lithium-ion. La fiche 123elec indique une autonomie jusqu’à 4h selon l’usage, avec un format adapté aux espaces réduits.

Pour un bureau à domicile, les modèles Back-UPS BX de Schneider Electric sont plus adaptés. Le blog 123elec cite les références BX950MI-FR et BX1600MI-FR pour le télétravail, avec un choix à faire selon la puissance totale des équipements à protéger.

usage	produit schneider electric conseillé	intérêt
Box internet et routeur	Back-UPS Connect CP12036LI	Maintien de la connexion en cas de coupure
Alarme et domotique	Back-UPS ConnectV CP12036LI	Sécurité active plus longtemps
Poste de télétravail	Back-UPS BX950MI-FR	Protection du PC, écran et box
Bureau plus équipé	Back-UPS BX1600MI-FR	Réserve de puissance plus élevée
Tableau résidentiel	Resi9 XP R9PLC	Protection contre les surtensions liées à la foudre

Les usages adaptés à un parafoudre Schneider

Le parafoudre Schneider devient très utile dans les zones exposées aux orages, dans les logements avec ligne aérienne ou lorsque l’habitation possède des équipements coûteux. Le modèle Resi9 XP R9PLC est conçu pour les installations résidentielles monophasées, avec un format modulaire compatible avec les coffrets Resi9. Le blog 123elec précise que la gamme Resi9 XP est prévue pour le résidentiel et s’intègre facilement dans un tableau grâce à son format modulaire.

Conseil 123elec
Je recommande de protéger en priorité les équipements que vous ne voulez pas voir hors service : box, alarme, vidéosurveillance, ordinateur de travail et tableau électrique. Associer un parafoudre Schneider au tableau et un onduleur Schneider près des appareils sensibles offre une protection plus complète.

Comment associer un onduleur et parafoudre Schneider Electric dans une installation fiable

Un seul produit ne couvre pas tous les risques. Le parafoudre réduit les surtensions d’origine atmosphérique. L’onduleur sécurise les appareils lors d’une coupure secteur ou d’une tension instable. Les deux solutions se complètent donc très bien.

Installer le parafoudre au bon endroit dans le tableau

Le parafoudre Schneider doit être intégré dans le tableau électrique selon les règles de pose et de raccordement. Le R9PLC Resi9 XP est livré avec accessoires, dont un câble de terre PE pré-monté et un bornier intermédiaire selon la fiche Schneider Electric. Le fabricant précise aussi une signalisation locale blanc/rouge, utile pour voir l’état du parafoudre.

Pour ce type de pose, je vous conseille de faire appel à un professionnel si vous n’êtes pas à l’aise avec le tableau électrique. La sécurité prime toujours, surtout sur un dispositif de protection raccordé à la terre.

Placer l’onduleur près des équipements sensibles

Un onduleur Schneider se place au plus près de la charge à protéger. Pour une box, il se pose près de la baie de communication ou du meuble TV. Pour un ordinateur, il se place sous le bureau. Pour une alarme, il reste proche de la centrale ou du matériel associé.

Le point clé reste la puissance. Additionnez les puissances des appareils raccordés, puis choisissez un modèle avec une marge. Cela évite de solliciter l’onduleur au maximum et améliore le confort d’usage.

Quels produits onduleur et parafoudre Schneider Electric retrouver chez 123elec

123elec propose une sélection de produits Schneider Electric pour répondre aux besoins des particuliers, des installateurs et des professionnels du bâtiment. L’intérêt est de pouvoir choisir des références connues, compatibles avec les usages courants et pensées pour la rénovation comme pour le neuf.

Les références Schneider Electric à privilégier

Le Resi9 XP R9PLC convient aux tableaux résidentiels monophasés. Il s’adresse aux logements qui nécessitent une protection contre les effets indirects de la foudre. Sur 123elec, ce produit est présenté comme un parafoudre monophasé autoprotégé type 2 10kA 230V.

Côté onduleurs, le Back-UPS Connect CP12036LI répond bien aux besoins de box, domotique et sécurité résidentielle. Pour le télétravail, les références Back-UPS BX950MI-FR et BX1600MI-FR sont mises en évidence par 123elec pour protéger les équipements informatiques selon la puissance nécessaire.

Les critères simples pour faire le bon choix

critère	pour un onduleur schneider	pour un parafoudre schneider
Besoin principal	Continuité d’usage en cas de coupure	Protection contre surtension liée à la foudre
Emplacement	Près de la box, du PC ou de l’alarme	Dans le tableau électrique
Point à vérifier	Puissance totale des appareils	Type d’installation et raccordement à la terre
Produit repère	Back-UPS Connect ou BX	Resi9 XP R9PLC
Public concerné	Particulier, télétravail, petit tertiaire	Logement, rénovation, tableau résidentiel

Je privilégie une approche par zone. Au tableau, le parafoudre Schneider protège l’installation. Près des appareils sensibles, l’onduleur Schneider assure la continuité de service. Cette logique reste claire, facile à expliquer à un client et très utile dans une maison connectée.

Protéger ses équipements électriques ne se limite plus à poser des disjoncteurs. Avec un onduleur et parafoudre Schneider Electric, vous renforcez la sécurité de votre installation et réduisez les risques liés aux coupures, aux variations de tension et aux orages. La gamme Resi9 XP répond aux besoins du tableau résidentiel, tandis que les solutions Back-UPS protègent les appareils sensibles au plus près de leur usage. Pour composer une protection fiable, 123elec vous accompagne avec une sélection de produits Schneider Electric adaptés aux logements, au télétravail et aux petits locaux professionnels.

Electricité, Interrupteurs et prises

5 projets électriques faciles à réaliser pour moderniser votre logement avec Schneider Electric

18 juin 2026 Romain Un commentaire

Les beaux jours offrent souvent le bon créneau pour améliorer son logement, pièce par pièce. Je vous propose ici 5 projets électriques faciles à prévoir lors de vos vacances d’été : remplacer des commandes vieillies, ajouter une charge USB, poser un variateur, créer une prise plus pratique ou moderniser un poste avec une finition plus actuelle. L’idée reste simple : gagner en confort, en esthétique et en usage au quotidien, avec des produits fiables issus de la gamme Schneider Odace.

Avant toute action, coupez l’alimentation au tableau électrique et vérifiez l’absence de tension. La norme NF C 15-100 reste la référence pour les installations électriques basse tension et fixe les règles de sécurité à respecter dans le logement.

Préparer vos projets électriques faciles avec la gamme Schneider Electric

La gamme Schneider Odace se prête très bien aux petites rénovations d’été. Elle regroupe des interrupteurs, prises 2P+T, prises USB, prises RJ45, variateurs, commandes connectées et plaques de finition, ce qui permet de garder une ligne cohérente dans toute la maison. Son design “rond dans le carré” et ses différentes finitions facilitent aussi l’accord avec une déco existante.

Pour un résultat propre, je vous conseille de raisonner par pièce. Dans une chambre, une prise USB près du lit apporte un vrai confort. Dans un salon, un variateur rend l’éclairage plus doux le soir. Dans une entrée, un interrupteur neuf ou une commande avec voyant peut simplifier l’usage de tous les jours. C’est discret, mais très efficace.

projet	produit schneider electric adapté	pièce idéale	bénéfice
Remplacer un interrupteur	Interrupteurs Schneider Electric Odace	Entrée, couloir, chambre	Commande plus nette et finition moderne
Ajouter une prise USB	Prise USB Schneider Odace	Chambre, bureau, cuisine	Recharge directe sans adaptateur
Installer un variateur	Variateur Schneider Odace ou Wiser Odace	Salon, salle à manger	Lumière ajustée selon l’usage
Remplacer une prise classique	Prise 2P+T Odace	Séjour, bureau, cuisine	Poste plus fiable et harmonisé
Moderniser une plaque	Plaque de finition Odace	Toutes pièces	Rendu déco plus soigné

Réussir vos projets électriques faciles avec des interrupteurs Schneider Electric

Le remplacement d’un interrupteur ancien fait partie des travaux les plus visibles. Un mécanisme jauni, une plaque fissurée ou une commande qui accroche donnent vite une impression de logement daté. Avec des interrupteurs Schneider Electric, vous pouvez retrouver une commande nette, agréable à utiliser et assortie au reste de l’appareillage.

Remplacer un interrupteur simple ou va-et-vient

Dans une chambre, un couloir ou une entrée, le remplacement d’un interrupteur permet de moderniser l’espace sans toucher à la décoration. La gamme Schneider Odace propose des va-et-vient, des boutons poussoirs et des commandes avec voyant, ce qui couvre la plupart des usages domestiques.

Je vous recommande de conserver la même fonction que l’ancien mécanisme : interrupteur simple, va-et-vient ou poussoir. Le choix de la plaque vient ensuite. Blanc, anthracite, noir ou alu, chaque finition donne une ambiance différente. Le blanc reste sobre, le noir crée un contraste plus déco, et l’alu apporte une touche plus premium.

Harmoniser plusieurs commandes dans une même pièce

Lors d’une rénovation légère, remplacer un seul appareillage peut suffire, mais le rendu devient plus cohérent si vous traitez tous les postes visibles d’une pièce. Dans un salon, vous pouvez associer un interrupteur, une prise 2P+T et une plaque double de la même gamme. Le regard perçoit tout de suite une finition plus propre.

Conseil 123elec
Avant de choisir vos plaques, comptez le nombre de postes par zone. Je préfère prévoir une finition identique pour les prises et commandes situées sur un même mur, car le résultat paraît plus abouti, même avec un budget limité.

Choisir des projets électriques faciles avec une prise USB Schneider

La recharge des smartphones, tablettes, montres ou écouteurs occupe désormais une place centrale dans la maison. Installer une prise USB Schneider près d’un lit, d’un bureau ou d’un plan de travail évite les chargeurs qui traînent et libère les prises classiques.

Ajouter une prise USB dans une chambre

Dans une chambre parentale ou une chambre d’ado, la prise USB devient très vite indispensable. Le mécanisme Odace S520089 proposé chez 123elec permet de charger un téléphone, un ordinateur, un lecteur mp3 ou un GPS directement depuis une prise avec chargeur USB intégré. La fiche produit précise toutefois que cette référence est incompatible avec la nouvelle gamme Odace 2025, un point à vérifier au moment de composer votre ensemble.

Je vous conseille ce projet près d’une table de nuit ou d’un coin bureau. L’usage est simple : vous gardez une zone de recharge fixe, sans multiplier les adaptateurs. C’est aussi une amélioration appréciée dans une location ou une chambre d’amis.

Créer une zone de recharge dans le bureau

Dans un bureau, la prise USB Schneider peut compléter une prise 2P+T pour alimenter l’ordinateur, la lampe et les petits appareils nomades. Ce type de poste rend l’espace plus ordonné et limite les multiprises visibles.

Pour un bureau à domicile, je privilégie un ensemble avec plaque double ou triple : prise 2P+T, USB et éventuellement RJ45. La gamme Schneider Odace inclut aussi des prises RJ45 et TV, ce qui aide à composer un poste multimédia cohérent.

Intégrer des projets électriques faciles avec un variateur Schneider

L’éclairage ne sert pas seulement à voir clair. Il crée aussi l’ambiance d’une pièce. Installer un variateur Schneider dans un salon, une salle à manger ou une chambre permet d’adapter la lumière selon le moment : lecture, repas, soirée TV ou réveil plus doux.

Poser un variateur pour un éclairage LED

Le variateur Schneider Odace existe en version rotative ou connectée selon le besoin. Schneider Electric présente par exemple un variateur universel Odace compatible avec un câblage 2 ou 3 fils, avec une finition blanc craie. La gamme Odace est aussi mise en avant pour ses matériaux premium et recyclés, ainsi que ses indices IP21D et IK04 selon les références.

Pour une rénovation simple, vérifiez surtout la compatibilité entre le variateur et vos ampoules LED. Toutes les LED ne se varient pas. Une ampoule dimmable reste nécessaire pour éviter les scintillements ou une plage de variation trop réduite.

Passer à une commande connectée Wiser Odace

Pour aller plus loin, le variateur rotatif LED 2 fils Zigbee Wiser Odace permet de gérer l’intensité d’éclairages connectés. Schneider Electric documente aussi des fonctions de contrôle manuel, de pilotage via application, de programmes et d’automatismes sur ses variateurs connectés Odace.

Dans un salon, je trouve cette option pertinente si vous voulez créer des ambiances sans gros travaux. Vous pouvez garder une commande murale classique tout en ajoutant une dimension connectée. C’est pratique, surtout dans une pièce de vie utilisée à plusieurs moments de la journée.

Finaliser vos projets électriques faciles avec les prises et finitions Schneider Odace

Le dernier projet consiste à reprendre les prises et finitions qui vieillissent mal. Une prise abîmée, mal alignée ou dépareillée se remarque vite. Remplacer une prise 2P+T par une référence matériel électrique Schneider adaptée améliore à la fois l’usage et l’aspect général.

Remplacer une prise classique par une prise 2P+T Odace

La prise 2P+T reste le standard le plus courant dans les pièces de vie. Sur certaines références Odace, 123elec présente des mécanismes avec support de fixation et connexion rapide, ce qui aide à obtenir une pose nette, sous réserve d’une installation conforme.

Ce projet convient très bien dans une cuisine, un bureau ou un séjour. Par exemple, près d’un canapé, vous pouvez remplacer une prise ancienne par un modèle plus harmonieux avec une plaque assortie aux interrupteurs. Le gain esthétique est immédiat.

Soigner les plaques de finition

Les plaques jouent un rôle majeur dans le rendu final. La gamme Schneider Odace propose des plaques simples, doubles, triples ou quadruples, avec plusieurs coloris et matières selon les références. Cela permet de regrouper plusieurs fonctions sur un même point : interrupteur, prise, USB ou RJ45.

Je vous recommande de choisir une finition en lien avec la pièce. Blanc craie pour une ambiance lumineuse, noir onyx pour une déco contemporaine, anthracite pour un style plus technique. Cette cohérence donne un résultat très propre sans modifier les murs.

Les vacances d’été sont une période idéale pour lancer de petits travaux électriques utiles, visibles et peu lourds à organiser. Avec les projets électriques faciles présentés ici, vous améliorez le confort du logement tout en gardant une esthétique homogène grâce à Schneider Electric. Les gammes comme Schneider Odace couvrent les besoins essentiels : commande, recharge, variation de lumière, prises et finitions. Pour vos produits, 123elec propose une sélection Schneider Electric adaptée aux rénovations simples comme aux chantiers plus complets.

A lire également :

Electricité

Recharge véhicule électrique Schneider Electric : les astuces pour partir en vacances l’esprit tranquille

11 juin 2026 Romain Un commentaire

Les départs en vacances mettent votre installation électrique à contribution. Entre les bagages, l’itinéraire, les pauses sur autoroute et l’autonomie à surveiller, la recharge mérite une vraie préparation. Avec une solution de recharge véhicule électrique Schneider Electric, vous gagnez en confort à domicile et vous réduisez les imprévus sur la route.

Je vous propose de faire le point sur les bons réflexes à adopter, les équipements utiles et les erreurs à éviter avant un long trajet. L’objectif est simple : partir avec une batterie prête, une installation sûre et une stratégie de recharge adaptée à votre voyage.

Recharge véhicule électrique Schneider Electric : pourquoi préparer sa charge avant les vacances

Un départ en vacances ne se gère pas comme un trajet quotidien. Votre véhicule électrique parcourt plus de kilomètres, parfois avec une voiture plus chargée, la climatisation active et des arrêts sur des bornes très sollicitées.

Vérifier l’autonomie utile de votre trajet

L’autonomie affichée au tableau de bord reste une estimation. Sur autoroute, la vitesse, le relief, la météo et le poids des bagages peuvent modifier la consommation. Je vous conseille donc de prévoir une marge de sécurité, surtout si vous roulez vers une zone touristique ou rurale.

Une recharge complète à domicile la veille du départ reste le meilleur point de départ. Avec une borne de recharge Schneider, vous profitez d’une recharge plus stable et plus sûre qu’avec une prise domestique classique. Schneider Electric propose des solutions dédiées aux voitures électriques, dont Schneider Charge, compatible avec l’application Wiser Home pour la gestion de l’énergie du logement.

Choisir le bon créneau de charge

Pour limiter le coût de la recharge, programmez votre session sur les heures creuses si votre contrat le permet. Cette habitude devient très utile lors des grands départs, car elle permet de partir avec une batterie pleine sans mobiliser la voiture toute la journée.

situation	réflexe conseillé	bénéfice
Départ tôt le matin	Charge programmée la nuit	Batterie prête au réveil
Trajet long	Recharge à 100% au domicile	Meilleure marge au départ
Maison avec plusieurs appareils actifs	Pilotage via solution connectée	Risque de coupure réduit
Etape en location	Câble adapté dans le coffre	Plus de souplesse sur place

Recharge véhicule électrique Schneider Electric : quelle solution installer chez soi

Le choix de l’équipement dépend de votre usage, de votre installation électrique et de la fréquence de recharge. Sur 123elec, vous retrouvez une sélection de prises et bornes de recharge Schneider Electric pensées pour une recharge sûre à domicile ou en entreprise.

La prise renforcée pour les besoins occasionnels

La prise renforcée représente une solution simple pour une recharge lente, idéale si vous roulez peu ou si vous possédez un véhicule hybride rechargeable. Elle doit rester réservée à un usage maîtrisé, avec une protection adaptée.

La prise Mureva Evlink de Schneider Electric est pensée pour la recharge de véhicules électriques, hybrides rechargeables, vélos ou trottinettes, avec une approche robuste et pratique. 123elec met aussi en avant les prises renforcées Mureva Styl, classées IP55 et IK08, adaptées aux garages et espaces extérieurs exposés à l’humidité.

La borne de recharge Schneider pour un usage régulier

Pour une voiture 100% électrique, la borne de recharge Schneider reste la solution la plus confortable. Elle offre une recharge plus rapide, plus sécurisée et mieux adaptée aux usages répétés.

Schneider Electric indique que la gamme EVlink Wallbox est conçue pour la charge à domicile ou dans des propriétés privées, avec un usage possible à l’intérieur comme à l’extérieur. La marque présente aussi EVlink Home Smart comme une solution connectée Wiser dédiée à l’habitat individuel, avec des puissances de 7,4kW en monophasé et 11kW en triphasé selon les versions.

Conseil 123elec
Je vous recommande de faire vérifier votre tableau électrique avant la pose d’une borne de recharge Schneider. Une ligne dédiée, une protection différentielle adaptée et une puissance souscrite cohérente évitent les coupures et améliorent la durée de vie de l’installation.

Recharge véhicule électrique Schneider Electric : les bons réglages avant le départ

Une borne connectée ne sert pas seulement à recharger plus vite. Elle aide aussi à mieux piloter l’énergie du logement, ce qui devient précieux lors d’un départ en vacances.

Programmer la recharge avec Wiser Home

Avec Wiser Home, vous pouvez suivre et piloter certaines solutions Schneider Electric compatibles depuis une application. Le guide EVlink Home Smart indique que l’application Wiser permet de surveiller et contrôler l’expérience de charge à distance, mais aussi de programmer la charge selon les options disponibles.

Je vous conseille de programmer la recharge la veille du départ, avec une fin de charge proche de l’heure de départ. votre batterie reste prête, sans rester inutilement à 100% trop longtemps.

Adapter la puissance selon la maison

Lorsque plusieurs équipements fonctionnent en même temps, la recharge peut peser sur l’abonnement électrique. Une solution connectée peut aider à mieux répartir la puissance disponible. Cette approche limite les déclenchements intempestifs, surtout si vous utilisez aussi un chauffe-eau, une climatisation, une pompe de piscine ou des appareils de cuisson.

Pour une résidence principale comme pour une maison de vacances, je vous invite à anticiper les usages. Un départ serein se prépare avec une recharge programmée, un câble rangé dans le coffre et un itinéraire avec plusieurs points de charge.

Recharge véhicule électrique Schneider Electric : les astuces sur la route des vacances

Même avec une bonne autonomie, il reste préférable de prévoir vos arrêts. Les grands axes peuvent connaître une forte affluence lors des week-ends de départ.

Planifier plusieurs bornes de secours

Ne vous limitez pas à une seule borne sur votre itinéraire. Prévoyez au moins une alternative à proximité de chaque arrêt prévu. Cette méthode évite le stress si une borne est occupée, hors service ou incompatible.

Je vous conseille aussi de vérifier les moyens de paiement acceptés, la puissance disponible et le type de connecteur. Pour un long trajet, une borne rapide sur autoroute peut convenir, mais une recharge plus lente à destination suffit souvent pour récupérer de l’autonomie lors du séjour.

Adopter les bons gestes à destination

A l’arrivée, évitez de brancher votre véhicule sur une prise inconnue sans vérifier son état. Une prise ancienne, mal fixée ou non dédiée peut chauffer. Pour une location saisonnière, demandez en amont si une borne ou une prise dédiée est disponible.

lieu de recharge	solution idéale	point de vigilance
Domicile	Borne de recharge Schneider	Ligne dédiée et protection adaptée
Maison de vacances	Prise renforcée ou borne murale	Etat de l’installation
Hôtel	Borne privée ou parking équipé	Disponibilité réelle
Autoroute	Borne rapide	Affluence lors des départs
Entreprise	EVlink Wallbox ou solution tertiaire	Gestion des accès

Schneider Electric propose aussi des gammes pour les usages professionnels et collectifs, comme EVlink City pour les environnements urbains ou EVlink Pro DC pour des puissances rapides de 60kW à 320kW selon les modèles. ces solutions concernent plutôt les collectivités, flottes et sites tertiaires que la maison individuelle.

La recharge véhicule électrique Schneider Electric offre une réponse fiable pour préparer vos trajets de vacances avec plus de sérénité. une borne de recharge Schneider, une prise renforcée adaptée ou une solution connectée avec Wiser Home permettent de mieux maîtriser la charge, le coût et la sécurité. Je vous recommande de préparer votre recharge dès la veille, de prévoir plusieurs points de charge sur la route et de contrôler les équipements disponibles à destination. Sur 123elec, vous pouvez retrouver les solutions Schneider Electric adaptées à la maison, au petit tertiaire et aux usages professionnels.

A lire également : Borne de recharge électrique Schneider Electric : réussir son projet de mobilité électrique

Electricité

Quels sont les différents variateurs de lumière ?

28 mai 2026 Romain Un commentaire

Choisir des variateurs de lumière adaptés à votre maison est une excellente façon d’améliorer votre confort tout en réalisant des économies d’énergie. Il ne s’agit pas seulement de moduler l’intensité lumineuse : un bon variateur transforme l’ambiance de chaque pièce. Dans cet article, je vous propose un tour d’horizon complet : fonctionnement, types de variateurs, critères de choix, installation et avantages au quotidien.

Principe de fonctionnement des variateurs de lumière

Un variateur de lumière est un dispositif électrique permettant de régler l’intensité d’une source lumineuse. Contrairement à un interrupteur classique qui allume ou éteint la lumière, ce système vous permet d’adapter l’éclairage selon vos besoins : tamisé pour une ambiance relaxante, puissant pour les activités précises.
Techniquement, le variateur agit sur le courant électrique grâce à un triac (composant électronique) qui coupe le voltage à des moments précis de la phase. Ce mécanisme réduit la puissance envoyée à l’ampoule sans nuire à sa durée de vie.

Les différents types de variateurs de lumière

Type de variateur	Compatibilité	Avantages	Précautions / Limitations
Variateur LED	Ampoules LED dimmables uniquement	Optimisé pour l’éclairage LED moderne ; faible consommation ; variation fluide et silencieuse.	Vérifier impérativement que les LED sont compatibles variateur (indiqué sur l’emballage).
Variateur universel	Ampoules dimmables : halogènes, incandescentes, fluocompactes, certaines LED	Solution polyvalente si vous avez plusieurs types d’ampoules ; détection automatique possible.	Moins performant avec certaines LED : tous les variateurs universels ne reconnaissent pas automatiquement le type d’ampoule.

Comment choisir le variateur adapté à votre maison

Critères de sélection

Voici quelques éléments que je vous recommande de prendre en compte lors du choix de votre variateur :

Puissance supportée : elle doit être adaptée à la somme des puissances des ampoules connectées.
Type de commande : Les variateurs existent en plusieurs formes pour s’adapter à vos habitudes et à votre confort d’utilisation :

Interrupteur classique avec fonction variation intégrée (ex : référence
Legrand 600060A) ;
Commande tactile, élégante et moderne ;
Bouton rotatif (ou molette), très apprécié pour sa simplicité (ex : référence Schneider S520519).

Esthétique : on trouve aujourd’hui une large gamme de coloris pour s’intégrer harmonieusement à votre décoration intérieure : blanc, titane, anthracite, etc.

Connectivité : certains variateurs connectés, comme ceux de la gamme Schneider Wiser (Unica, Odace, Ovalis), sont pilotables à distance via smartphone, commande vocale (Google Assistant, Alexa) ou scénarios horaires. Ils peuvent aussi être compatibles avec Zigbee, ils s’intègrent à un système domotique, mais nécessitent une passerelle dédiée.

Compatibilité avec les ampoules

Tous les variateurs de lumière ne sont pas compatibles avec toutes les ampoules. Pour faire varier l’intensité lumineuse, il est essentiel d’utiliser des ampoules dimmables, c’est-à-dire conçues pour supporter la variation. Cette mention est toujours indiquée clairement sur l’emballage.
Les ampoules halogènes et à incandescence sont généralement compatibles avec la plupart des variateurs universels. En revanche, certaines ampoules LED, notamment les modèles d’entrée de gamme, peuvent ne pas fonctionner correctement avec un variateur classique (clignotement, grésillement).

Installation d’un variateur de lumière

Installer un variateur est à la portée de tout bricoleur un minimum averti. Voici les grandes étapes :

Étape 1 : Préparer l’installation du variateur

Avant toute intervention, veillez à bien couper l’électricité dans votre tableau électrique.

Retirez la façade de l’interrupteur à l’aide d’un tournevis plat ;
À l’aide d’un tournevis isolé, dévissez les vis latérales maintenant le support, puis enlevez celui-ci ;
Déconnectez les fils électriques en desserrant les bornes.

Étape 2 : Installer le nouveau variateur

Connectez les fils au nouvel interrupteur et serrez les bornes de connexion ;
Insérez le mécanisme dans la boîte d’encastrement et fixez-le avec les vis prévues ;
Positionnez et emboîtez la plaque de finition sur le support ;
Vérifiez que l’interrupteur est droit à l’aide d’un niveau à bulle placé contre la façade ;
Rétablissez l’alimentation électrique et testez votre variateur.

Avantages d’utiliser des variateurs de lumière

Économies d’énergie

Un variateur ne réduit pas uniquement la consommation d’énergie lorsqu’il est en mode tamisé, mais il prolonge aussi la durée de vie de vos ampoules. L’économie réalisée peut atteindre 20 % sur la facture d’électricité selon vos usages.

Amélioration de l’ambiance

Adaptez votre éclairage à chaque moment de la journée. Une ambiance chaleureuse dans le salon pour vos soirées, une lumière douce dans la chambre pour se relaxer… Le variateur apporte du confort et de la personnalisation.

Pilotage intelligent et confort moderne

Les variateurs connectés apportent un nouveau niveau de confort : vous pouvez contrôler l’éclairage à distance. En plus d’améliorer l’expérience utilisateur, cette connectivité contribue à une meilleure gestion de la consommation et s’intègre parfaitement dans une maison domotique.

En résumé, intégrer des variateurs de lumière dans votre maison permet de créer des ambiances adaptées à chaque pièce tout en réduisant votre consommation énergétique. Choisissez un modèle compatible avec vos ampoules, disponible dans le coloris et le format qui s’intègre à votre intérieur, et facile à installer pour profiter rapidement de ses avantages.
Consultez la gamme de variateurs disponibles sur 123elec pour trouver celui qui répondra parfaitement à vos besoins.

A lire également : Le branchement d’un interrupteur variateur

Electricité, Protection électrique

Électricité : comment identifier et résoudre les problèmes de courant ?

18 mai 2026 Jérémy Laisser un commentaire

Dans notre quotidien, une installation électrique défaillante peut rapidement devenir un véritable casse-tête, affectant notre confort et notre sécurité. Savoir identifier et résoudre un problème de courant est essentiel pour garantir le bon fonctionnement de votre système électrique. Dans cet article, je vais vous lister les pannes les plus fréquentes, les notions importantes sur les tensions électriques et les différents cas de figure pouvant causer une coupure de courant. Allez, c’est parti !

Quelles sont les pannes électriques les plus fréquentes ?

Ici, je vous explique comment identifier les pannes électriques et les problèmes de courant que l’on peut rencontrer au quotidien. Ils regroupent les surcharges électriques, les courts-circuits et les défauts d’isolement. Voyons tout cela de plus près :

Les surcharges électriques arrivent lorsqu’un trop grand nombre d’appareils sont connectés sur un seul circuit, entraînant une demande excessive en électricité. Le disjoncteur fait sauter le courant car il est trop exploité.
Les courts-circuits se produisent lorsque les fils à l’intérieur d’un circuit entrent en contact, provoquant une augmentation soudaine du courant.
Les défauts d’isolement sont provoqués par des câbles dénudés ou endommagés.

Vous vous retrouvez alors dans le noir, un appareil électroménager (four, réfrigérateur, lave-vaisselle, etc.) ne fonctionne plus. Dans les cas les plus graves, un départ d’incendie peut être provoqué ou une personne se fait électrocuter.

Avant de voir comment résoudre les problèmes de courant, voici quelques informations à connaître sur la tension électrique.

Quelques données à connaître sur les tensions électriques

Comprendre les tensions électriques est essentiel pour maintenir une installation électrique sûre et efficace.

Sachez qu’en France, le courant domestique est généralement de 230 volts (V), mais il peut varier selon les pays. Il est donc important de respecter les normes de sécurité électrique et d’utiliser du matériel certifié CE et NF conforme pour éviter les risques d’accidents et de dysfonctionnements.

Vous pouvez utiliser un voltmètre pour vérifier la présence ou non du courant électrique sur votre circuit.

Les trois cas de figure à l’origine d’une coupure électrique

Très souvent, le courant électrique saute pour trois raisons particulières notamment la coupure générale, le dysfonctionnement d’un appareil électrique, et le dysfonctionnement d’un luminaire.

Les coupures électriques peuvent être causées par divers facteurs, notamment une coupure générale de courant due à un problème avec le réseau électrique, un dysfonctionnement d’un appareil électrique surchargé ou défectueux, ou encore un dysfonctionnement d’un luminaire à cause d’une ampoule grillée ou d’un problème de connexion.

Identifier la source du problème est essentiel pour résoudre rapidement la panne et rétablir l’alimentation électrique.

Quelques astuces pour résoudre les problèmes de courant

Vérifiez les disjoncteurs et les interrupteurs différentiels pour voir s’il faut les enclencher de nouveau
Si vous disposez d’une ancienne installation, vérifier les fusibles pour voir s’il faut les remplacer
Vérifiez si les prises et les interrupteurs sont défectueux, s’ils sont bien encastrés dans le mur
Débranchez vos appareils électriques et rebranchez-les un par un
Utilisez un multimètre pour vérifier la tension, la continuité et l’intensité
Évitez les multiprises surchargées
Vérifiez et entretenez régulièrement votre installation électrique

Pensez à bien couper le courant avant d’intervenir sur votre installation électrique pour remplacer des dispositifs défaillants.

En conclusion, la capacité à identifier et résoudre les problèmes électriques courants est important pour assurer la sécurité et le bon fonctionnement de votre installation électrique. En comprenant les pannes les plus fréquentes, en maîtrisant les notions sur les tensions électriques et en étant conscient des différents cas de figure pouvant causer une coupure de courant, vous serez mieux équipé pour faire face aux soucis électriques du quotidien. N’oubliez pas de faire appel à un professionnel qualifié si vous rencontrez des difficultés majeures ou si vous n’êtes pas sûr de vous.

A lire également :

Electricité, Raccordements électriques

Les différentes options de câbles électriques pour les rénovations domiciliaires

30 avril 2026 Jérémy Laisser un commentaire

Vous envisagez de faire une rénovation électrique de votre domicile ? Vous souhaitez vous lancer vous-même dans ces travaux ? Faisons un tour d’horizon des différents câbles électriques disponibles pour un réseau électrique complet et performant.

Pourquoi utiliser différents types de câbles électriques ?

Section, longueur, nature du circuit à raccorder, il n’existe pas un, mais différents câbles électriques pour réaliser une installation électrique. Le choix du bon câblage est nécessaire pour assurer la sécurité du logement, pour une fonctionnalité optimale, mais aussi pour respecter la norme NF C 15-100 qui fait foi aujourd’hui.

Vous allez le constater, tous n’ont pas la même utilité.

Le câble U1000 R2V

Celui que l’on appelait autrefois le R02V est un câble électrique composé de 2 à 5 fils. Constitué d’une gaine en PVC recouvrant un conducteur en cuivre massif, il est proposé en différentes sections. Chaque fil est isolé indépendamment dans sa gaine PVC pour une sécurité maximale. Il est préconisé pour l’extérieur. Pour le câblage des prises électriques et des luminaires. C’est également le câble recommandé pour la liaison du compteur électrique. Il peut être enterré dans une gaine de protection ICTA afin de rendre votre installation extérieure plus résistante tout en bénéficiant d’une protection maximale.

Le câble téléreport

C’est le câble électrique utilisé pour relier le coffret EDF à l’habitation. C’est lui qui offre la possibilité de transmettre directement à votre fournisseur d’énergie vos informations de consommation. Grâce à ce câble, un technicien peut relever votre compteur sans avoir à pénétrer dans votre logement.

Il est composé de 4 paires torsadées protégées par un isolant. Ces 4 paires sont placées ensemble dans une gaine en PVC isolante également.

Les câbles multimédias

Le câble réseau peut être composé d’un ou plusieurs brins. Il est blindé pour lutter contre les interférences électromagnétiques et ainsi limiter les dysfonctionnements en matière de flux de données. Il existe différents câbles réseau :

le câble Ethernet Cat. 5 est utilisé pour la téléphonie et internet ;
le câble informatique Cat. 6 permet le raccordement des équipements multimédias et de bénéficier de l’internet haut débit ;
le câble Grade 3S est plus puissant et compatible avec un tableau de communication Grade 3. Il permet d’obtenir un accès à la TV terrestre et satellite et de bénéficier d’un débit internet de 10 Gbit/s.

Le câble coaxial est quant à lui un câble TV. Il se compose d’un conducteur monobrin enfermé dans une gaine isolante et d’une feuille en aluminium, là encore pour éviter le parasitage et de mauvaises performances. Le câble coaxial blanc est utilisé uniquement en intérieur tandis que le câble noir bénéficie d’une protection contre les UV et peut être utilisé en extérieur.

Comment bien choisir ses câbles électriques pour une rénovation domiciliaire ?

Le choix des câbles électriques se fera selon leur fonction dans un premier temps. Ensuite, vous devrez choisir un câble en fonction de sa section qui va impacter les performances. Enfin, selon votre installation, vous aurez besoin d’un câble plus ou moins long. Par exemple, chez 123elec, vous retrouvez des câbles R02V en couronne jusqu’à 100 m.

A lire également :

Electricité, Protection électrique

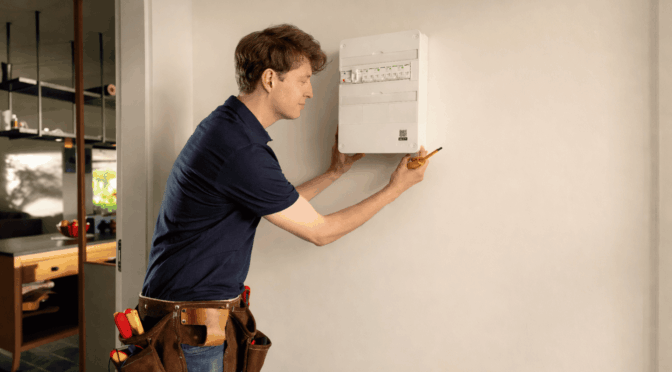

Tableaux Schneider Resi9 XE et Resi9 XP : quelles différences pour bien choisir ?

23 avril 2026 Jérémy Laisser un commentaire

Choisir un tableau divisionnaire ou un tableau prééquipé ne se résume pas à une question de marque. Je vous propose ici un vrai comparatif des tableaux Schneider Resi9 XE et Resi9 XP pour vous aider à retenir la solution la plus simple à poser, la plus adaptée à vos usages et la plus cohérente avec votre chantier. Les deux gammes visent le résidentiel et le petit tertiaire, avec une base commune Resi9, mais elles ne reposent pas sur la même logique de raccordement. D’un côté, Resi9 XE mise sur l’embrochable et la rapidité de pose. De l’autre, Resi9 XP reste sur une distribution peignable à vis, bien connue des installateurs.

Tableaux Schneider Resi9 XE et Resi9 XP : comprendre la logique de chaque gamme

La gamme Resi9 XE repose sur un système de protection et de distribution embrochable. Schneider Electric la présente comme une offre complète avec alimentation directe des disjoncteurs sans vissage, ce qui réduit le temps de câblage sur le tableau et simplifie les ajouts sur une installation déjà en place. Cette approche séduit souvent quand vous cherchez un tableau propre, rapide à monter et facile à faire évoluer. Je trouve ce point très utile sur un logement neuf ou sur une rénovation où chaque minute compte.

La gamme Resi9 XP, elle, relève de la protection et distribution peignable. Vous restez sur un principe à vis avec peignes, interrupteurs différentiels, disjoncteurs et parafoudres compatibles avec les coffrets Resi9. Ce format parle tout de suite aux pros qui veulent garder leurs repères de câblage, ou aux particuliers avertis qui préfèrent une architecture classique pour leur tableau électrique Schneider.

Les deux univers s’installent dans des coffrets Resi9 pour intérieur, prévus pour la distribution électrique résidentielle ou les petits bâtiments commerciaux. Schneider indique aussi que les coffrets 13, 18 et 24 modules profitent de rails DIN déclipsables, un détail très pratique quand vous devez travailler plus librement dans le coffret.

Quel est le vrai point de rupture entre Resi9 XE et Resi9 XP ?

Le vrai écart se situe dans le mode de raccordement. Resi9 XE vise la pose rapide grâce à l’embrochable et à l’absence de vissage pour l’alimentation directe des disjoncteurs, là où Resi9 XP conserve un schéma peignable à vis plus traditionnel. Le blog 123elec résume bien ce duel : XE pour la rapidité, XP pour les habitudes de câblage et le serrage à vis.

Pourquoi choisir un tableau Schneider Resi9 XE pour gagner du temps ?

Si votre priorité est la vitesse de pose, Resi9 XE a de solides arguments. 123elec met en avant des tableaux pré-équipés, disjoncteurs et modules de commande pensés pour une installation simplifiée, tandis que Schneider décrit une alimentation directe des disjoncteurs sans vissage. Dans les faits, cela peut réduire les manipulations au moment du montage et rendre le tableau plus lisible. Je recommande souvent cette gamme pour une rénovation avec délai serré, un tableau secondaire ou un logement neuf où vous voulez une exécution nette.

Sur le catalogue Schneider, on retrouve des tableaux standards XE pour différents profils de logement, par exemple un tableau 3 rangées pour logement type t3-t4 ou un tableau maison individuelle en 18 modules sur 3 rangées. Ce n’est pas un simple détail commercial : cela montre que la gamme couvre des besoins courants, du tableau compact au tableau plus généreux pour maison.

Pour quels chantiers Resi9 XE est-il le plus pertinent ?

Resi9 XE convient bien quand vous cherchez :

usage	intérêt de resi9 xe
Rénovation rapide	Moins d’opérations de vissage, lecture du tableau plus fluide
Logement neuf	Tableau moderne, évolutif, cohérent avec une pose soignée
Extension ou tableau secondaire	Ajout de fonctions plus simple sur une base resi9
Particulier bricoleur averti	Prise en main plus accessible si vous suivez un schéma clair

Ce tableau est une synthèse issue du positionnement Schneider et 123elec sur la gamme XE.

Côté références, vous pouvez par exemple regarder la page Schneider Electric Resi9 XE sur 123elec ou la sélection protection électrique Resi9 XE Schneider Electric. Pour les données fabricant, la page officielle Resi9 XE chez Schneider Electric reste la bonne base.

Dans quels cas un tableau Schneider Resi9 XP reste le meilleur choix ?

Resi9 XP garde une vraie place sur le marché, surtout si vous aimez les solutions peignables à vis. La gamme officielle Resi9 peignable comprend des disjoncteurs, des interrupteurs différentiels, des disjoncteurs différentiels, des détecteurs d’arcs et des parafoudres. Cette richesse d’offre apporte de la souplesse pour bâtir un tableau sur mesure, avec une logique de câblage que beaucoup de pros maîtrisent déjà.

123elec met aussi en avant des tableaux électriques, disjoncteurs et parafoudres à vis à prix attractifs. Cela en fait une solution cohérente si vous souhaitez rester sur un montage classique, avec des composants bien identifiés et faciles à compléter au fil du temps. Je la vois souvent comme une gamme rassurante pour ceux qui veulent garder la main sur chaque point de serrage.

Un exemple concret se trouve sur 123elec avec un tableau électrique prééquipé 3 rangées 13 modules Resi9 XP, pensé pour une installation électrique secondaire dans le logement. Ce type de produit parle bien à ceux qui veulent un ensemble déjà structuré, sans quitter la logique à vis.

Où Resi9 XP prend-il l’avantage ?

Resi9 XP peut être un excellent choix si vous intervenez sur :

situation	intérêt de resi9 xp
Tableau sur mesure	Grande liberté avec la distribution peignable
Habitudes pro	Repères de pose classiques, lecture immédiate
Intégration de parafoudre	Offre dédiée bien visible dans la gamme
Maintenance courante	Architecture familière pour de nombreux installateurs

Cette lecture s’appuie sur l’offre officielle Schneider et sur la présentation 123elec de la gamme XP.

Vous pouvez consulter la gamme Schneider Electric Resi9 XP sur 123elec et compléter votre lecture avec la page officielle Resi9 protection et distribution peignable.

Tableaux Schneider Resi9 XE et Resi9 XP : comment faire le bon choix selon votre besoin ?

Pour bien trancher, il faut relier la gamme à votre usage réel. Si vous cherchez une pose plus rapide, une distribution moderne et un tableau simple à faire évoluer, Resi9 XE tient une vraie longueur d’avance. Si vous préférez un raccordement à vis, une distribution peignable et une logique plus traditionnelle, Resi9 XP reste une valeur sûre. 123elec va même plus loin : il propose de mixer les deux gammes selon les circuits, avec XE pour les usages classiques et XP pour les zones où vous voulez garder un serrage renforcé à vis.

Conseil 123elec

Je vous conseille de partir sur Resi9 XE si votre priorité est le confort de pose et le gain de temps, surtout sur un logement neuf ou une rénovation complète. gardez Resi9 XP pour les circuits où vous souhaitez une logique de câblage peignable à vis, ou si votre équipe travaille déjà avec cette méthode. Le mix des deux approches peut aussi avoir du sens sur un tableau plus technique.

Pour aller plus loin, vous pouvez aussi consulter la page 123elec dédiée à Schneider Resi9, utile pour repérer les coffrets, disjoncteurs et interrupteurs différentiels compatibles, puis la brochure officielle Resi9 de Schneider Electric pour la vue d’ensemble fabricant.

Au final, tableaux Schneider Resi9 XE et Resi9 XP répondent à deux logiques de chantier très claires. Resi9 XE séduit par sa rapidité et par son système embrochable sans vissage pour l’alimentation directe des disjoncteurs. Resi9 XP rassure par sa distribution peignable à vis et par ses repères bien connus. Je retiens donc une règle simple : XE pour aller vite et garder de la souplesse, XP pour rester sur un schéma classique et éprouvé. Chez 123elec, vous pouvez d’ailleurs trouver les deux gammes et bâtir un tableau parfaitement ajusté à votre logement.

A lire également : Les avantages des tableaux électriques Resi9 XE de Schneider Electric
