Dans un bâtiment professionnel, le tableau électrique joue un rôle central dans la distribution, la protection et la continuité de service. Bureaux, commerces, cabinets, ateliers ou locaux administratifs imposent des besoins plus complexes que ceux d’un logement, avec davantage de circuits, des puissances supérieures et parfois une alimentation triphasée.
Pour composer un tableau électrique tertiaire Schneider Electric, il faut donc raisonner à la fois sur le coffret, la protection des départs, la protection différentielle et les fonctions de commande. Je vous propose de voir comment associer les solutions Schneider Electric afin de créer une installation claire, évolutive et adaptée à votre activité.
Comment choisir l’enveloppe de votre tableau électrique tertiaire Schneider Electric ?
Définir les besoins du bâtiment avant de choisir le coffret
La première étape consiste à recenser les équipements qui seront alimentés depuis le tableau. Un petit commerce équipé de quelques circuits d’éclairage et de prises n’aura pas les mêmes besoins qu’un plateau de bureaux avec climatisation, informatique, éclairage, enseigne et borne de recharge.
Je vous conseille donc d’identifier chaque circuit avant de sélectionner l’enveloppe. Cette préparation aide à déterminer le nombre de modules, le nombre de rangées et la réserve nécessaire pour de futurs équipements.
Prévoir une réserve pour faire évoluer l’installation
Un tableau dimensionné au plus juste devient vite contraignant. L’ajout d’une climatisation, d’un circuit informatique, d’une enseigne ou d’une nouvelle zone de travail peut exiger plusieurs modules supplémentaires.
Une réserve libre dans l’enveloppe simplifie ces modifications et évite de remplacer le coffret quelques années plus tard. Elle facilite aussi l’organisation des appareils et améliore la lisibilité lors des opérations de maintenance.
Pour un cabinet composé de plusieurs bureaux, par exemple, vous pouvez réserver des emplacements pour une future extension des prises, de l’éclairage ou des équipements techniques.
Conseil 123elec : prévoyez dès la conception du tableau quelques modules libres. Cette marge facilite les évolutions de votre installation et rend les interventions futures plus simples.
Quelles protections installer dans un tableau électrique tertiaire Schneider Electric ?
Protéger chaque circuit avec un disjoncteur adapté
Chaque départ doit disposer d’une protection cohérente avec la section des conducteurs, la nature du circuit, le courant prévu et les caractéristiques de l’installation.
La gamme Acti9 de Schneider Electric répond aux besoins des bâtiments tertiaires avec plusieurs familles de disjoncteurs modulaires. Schneider Electric présente notamment Acti9 iDT40 comme une gamme prévue pour les applications tertiaires, avec des appareils phase/neutre et différents pouvoirs de coupure selon les références.
Sur 123elec, la référence A9P71620 correspond par exemple à un Acti9 iDT40K 20A phase+neutre, courbe C et pouvoir de coupure de 4,5kA. Une autre solution, la référence A9PA2620, propose un Acti9 iDT40 XA 20A phase+neutre, courbe C et pouvoir de coupure de 6kA.
Pour des besoins plus élevés ou une distribution tétrapolaire, la gamme Acti9 iC60 offre aussi de nombreuses configurations. Le disjoncteur A9F77440, proposé par 123elec, dispose par exemple de 4 pôles, d’un calibre de 40A et d’un pouvoir de coupure annoncé à 10kA.
besoin
exemple de solution Schneider Electric
exemple d’usage
Circuit monophasé courant
Acti9 iDT40K
Prises ou éclairage de bureaux
Circuit monophasé avec pouvoir de coupure supérieur
Acti9 iDT40 XA
Départ tertiaire selon les caractéristiques du réseau
Distribution triphasée
Acti9 iC60 4P
Equipement triphasé ou tête de groupe
Le choix final doit toujours tenir compte des caractéristiques réelles de l’installation, en particulier du courant d’emploi, de la section des conducteurs et du courant de court-circuit présumé.
Ajouter une protection différentielle cohérente
La protection différentielle complète les disjoncteurs et participe à la protection des personnes face aux défauts d’isolement.
Schneider Electric propose plusieurs solutions Acti9 pour le tertiaire. La référence A9R11240 correspond par exemple à un interrupteur différentiel iID 40A 30mA type AC, tandis que la référence A9R11440 offre une version 4P 40A 30mA type AC pour les installations qui nécessitent une configuration tétrapolaire. 123elec indique que cette dernière vise les applications tertiaires.
Il existe également des blocs Vigi qui s’associent à certains disjoncteurs. Le bloc A9Q11225, par exemple, se couple avec un disjoncteur Acti9 iC60N et convient aux applications industrielles et au grand tertiaire.
Comment organiser un tableau électrique tertiaire Schneider Electric ?
Regrouper les circuits par usage
Une bonne organisation facilite l’exploitation quotidienne et les opérations de maintenance. Je recommande de regrouper les départs selon leur fonction : éclairage, prises, informatique, chauffage, climatisation, ventilation ou équipements spécifiques.
Dans un commerce, vous pouvez par exemple créer une zone dédiée à l’éclairage de la surface de vente, une autre pour les prises, puis isoler les équipements techniques tels que la climatisation ou l’enseigne.
Cette logique offre une lecture plus rapide du tableau. en cas de défaut sur un circuit, l’identification du départ concerné devient aussi plus simple.
Conserver une cohérence entre les appareils d’une même gamme
Les appareillages Schneider Electric Acti9 disposent de solutions conçues pour fonctionner ensemble, notamment pour la protection, la commande et la distribution. Schneider Electric présente Acti9 comme un système destiné à la protection, à la surveillance et au contrôle des installations électriques.
Sur certaines références iDT40, 123elec recommande d’utiliser des équipements de la même gamme pour simplifier le raccordement avec les peignes dédiés. C’est notamment le cas pour le disjoncteur A9PA2620 et plusieurs blocs différentiels iDT40.
Un tableau homogène limite les difficultés de compatibilité et rend le montage plus lisible.
Conseil 123elec : avant de commander les peignes, blocs différentiels et accessoires, vérifiez leur compatibilité avec la gamme de disjoncteurs choisie. Chez Schneider Electric, les familles iDT40 et iC60 disposent de leurs propres solutions de raccordement.

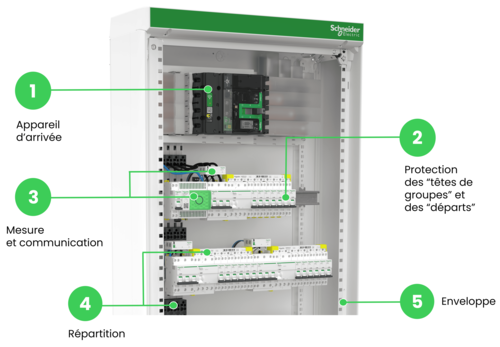

Organisation d’un tableau électrique tertiaire Schneider Electric
Quels équipements compléter dans un tableau électrique tertiaire Schneider Electric ?
Intégrer des appareils de commande selon les usages
Un tableau tertiaire ne sert pas uniquement à protéger les circuits. Il peut aussi assurer la commande de certains équipements.
Les contacteurs modulaires Acti9 peuvent, par exemple, piloter un circuit de puissance depuis une commande externe. Schneider Electric propose des contacteurs Acti9 pour les bâtiments industriels, résidentiels et commerciaux, avec une installation sur rail DIN.
La référence A9C24740 correspond à un contacteur Acti9 iDT40 CT 40A 3P+N 4NO 400V, destiné aux applications tertiaires et industrielles. La référence A9C24763 porte le calibre à 63A pour les projets qui exigent une capacité supérieure.
Ce type d’appareil peut trouver sa place pour la commande d’un éclairage, d’un équipement technique ou d’un groupe de circuits selon le schéma prévu.
Penser à la maintenance et à l’identification
Un tableau bien conçu doit aussi rester compréhensible après sa mise en service. Chaque rangée et chaque départ doivent être identifiés de façon claire afin de réduire les erreurs lors d’une intervention.
Je vous conseille de conserver le schéma du tableau à proximité, avec les références des principaux appareils. Cette précaution devient particulièrement utile dans un local commercial ou un immeuble de bureaux où plusieurs personnes peuvent intervenir sur l’installation au fil des années.
Schneider Electric propose aussi des auxiliaires et appareils de commande Acti9 qui peuvent enrichir l’installation selon les besoins, comme les déclencheurs à minimum de tension ou d’autres modules dédiés au contrôle des circuits. Vous pouvez consulter la sélection d’appareillage Schneider Electric pour le tertiaire proposée par 123elec.
Composer un tableau électrique tertiaire Schneider Electric demande donc de partir des usages réels du bâtiment, puis de dimensionner l’enveloppe et les protections en conséquence. Les gammes PrismaSeT et Acti9 permettent de réunir coffrets, disjoncteurs, protections différentielles et appareils de commande dans une architecture cohérente. Une organisation claire des départs et une réserve suffisante facilitent aussi les futures évolutions du bâtiment. Pour votre projet, vous pouvez retrouver sur 123elec une sélection de matériel électrique pour le tertiaire et l’industrie et comparer les références Schneider Electric adaptées à votre installation.
Sur un chantier électrique comme lors de travaux de rénovation, une pince fiable facilite chaque geste. Elle offre une coupe nette, une prise sûre et un meilleur confort lors des opérations répétées. Le choix de l’outil mérite donc autant de soin que celui du matériel électrique.
Je vous propose de découvrir KNIPEX, une marque allemande qui développe des pinces professionnelles depuis 1882. Son catalogue couvre la coupe, le serrage, le dénudage, le sertissage et de nombreux usages propres aux métiers de l’électricité. Dans cet article, je détaille l’histoire de la marque, ses méthodes de production, ses principales familles d’outils et les critères utiles pour choisir votre équipement.
Pourquoi choisir KNIPEX pour ses travaux électriques ?
Une marque experte dans la fabrication de pinces
L’histoire de KNIPEX débute en 1882 dans une petite forge située en Allemagne. Au fil des décennies, l’entreprise a choisi de se consacrer aux pinces et aux outils liés à leur usage. Cette spécialisation lui a permis de développer une expertise précise dans la forme des mâchoires, la géométrie des articulations et la qualité des arêtes de coupe.
KNIPEX c’est une production intégrée qui réunit la conception, la forge, l’usinage, les traitements thermiques, le gainage et les contrôles qualité. Cette maîtrise des différentes étapes vise à offrir un rapport fiable entre précision, durée de vie et prix. C’est aussi une entreprise familiale de quatrième génération, active dans plus de 100 pays.
Cette approche répond aux attentes des électriciens, des entreprises du bâtiment et des particuliers qui souhaitent s’équiper avec des outils conçus pour un usage régulier. Une bonne pince d’électricien apporte plus de précision et réduit les efforts lors des travaux répétitifs.
Une conception pensée pour la précision
Une pince se compose de trois grandes zones : les mâchoires, l’articulation et les poignées. Chaque élément joue un rôle direct dans le résultat obtenu. Les mâchoires assurent la prise ou la coupe, l’articulation transmet la force et les poignées permettent de contrôler l’outil.
La forme de la tête varie selon la tâche. Une pince destinée à sectionner un fil ne possède pas la même géométrie qu’une pince prévue pour saisir un écrou ou retirer la gaine d’un câble. Je vous conseille donc de choisir un modèle lié à l’usage réel plutôt qu’une pince universelle pour toutes les opérations.
Comment sont conçus les outils KNIPEX ?
Une production maîtrisée en Allemagne
La marque assure la maîtrise de nombreuses phases de fabrication sur son site de production. L’acier reçoit plusieurs opérations mécaniques et thermiques afin d’obtenir les propriétés requises pour chaque outil. La dureté d’une zone de coupe, par exemple, doit convenir au matériau prévu sans fragiliser l’ensemble de la pince.
Cette production intégrée facilite aussi le suivi de la qualité. Les dimensions, les articulations, les surfaces de préhension et les arêtes font l’objet de contrôles adaptés. Le but reste simple : proposer un outil précis dès la première utilisation et fiable au fil des chantiers. Ce savoir-faire est l’un des piliers de la marque.
Une recherche axée sur les usages réels
Le catalogue KNIPEX ne se limite pas aux pinces traditionnelles. Il comprend des outils de préhension, des pinces mixtes, des modèles de coupe, des solutions de sertissage ainsi que des outils dédiés au dénudage.
Certaines gammes cherchent à réunir plusieurs fonctions dans un format compact. C’est le cas des outils destinés au travail sur les câbles, qui peuvent réunir ouverture de gaine, dénudage et coupe. Ce type de produit aide à limiter le nombre d’outils dans la caisse, ce qui se révèle utile lors d’une intervention dans un tableau électrique ou dans un espace réduit.
Conseil 123elec Contrôlez toujours la nature du câble, son diamètre et sa section avant de choisir une pince. Un outil mal adapté peut écraser le conducteur, marquer sa surface ou produire une coupe irrégulière. Pour toute intervention électrique, coupez l’alimentation et vérifiez l’absence de tension avec un équipement prévu à cet effet.
Quelle pince KNIPEX choisir selon vos travaux ?
La pince coupante pour sectionner les conducteurs
La pince coupante KNIPEX sert à couper des fils de cuivre, des conducteurs souples ou certains fils plus durs selon le modèle. La capacité de coupe indiquée sur la fiche produit doit correspondre au diamètre et à la nature du matériau.
Pour le câblage d’un tableau, une pince de coupe diagonale offre une bonne visibilité sur la zone de travail. Elle permet de préparer les conducteurs avec soin avant leur raccordement aux disjoncteurs, aux borniers ou aux connecteurs.
La pince multiprise pour saisir et serrer
La pince multiprise KNIPEX convient aux écrous, aux raccords, aux tubes et aux pièces de formes diverses. son articulation réglable permet d’adapter l’ouverture des mâchoires à la dimension de la pièce.
Elle trouve sa place lors de la pose d’un presse-étoupe, du maintien d’un raccord ou d’une petite opération de plomberie liée au chantier. Certains modèles de la gamme cobra sont connus pour leur réglage rapide et leur forte prise sur la pièce.
La pince à dénuder pour préparer les fils
Un outil à dénuder KNIPEX retire la couche qui recouvre le conducteur sans abîmer le cuivre. Cette opération doit rester précise, car une entaille sur l’âme du fil réduit sa qualité mécanique et peut nuire au raccordement.
La gamme comprend aussi des outils conçus pour les câbles spécifiques. Sur 123elec, l’ergoStrip® PV de 135mm, référence 169503SB, sert à dégainer et à dénuder les câbles photovoltaïques.
Le coupe-gaine pour les réseaux électriques
Le twistcut de KNIPEX permet de couper des gaines électriques en matière plastique sur une plage de 13 à 32mm. La disposition de ses lames vise une coupe nette avec une meilleure protection du câble situé à l’intérieur. Il comprend aussi des zones utiles pour le dénudage de plusieurs sections de fils.
Cet outil peut servir lors de la pose de gaines dans une cloison, dans un vide sanitaire ou près d’un tableau de répartition. Sa forme compacte facilite l’accès dans les zones où un cutter offre moins de maîtrise.
type d’outil
usage principal
exemple de travaux
Pince coupante
Coupe de fils et de conducteurs
Préparation du câblage d’un tableau
Pince multiprise
Prise et serrage de pièces
Pose d’un presse-étoupe ou maintien d’un raccord
Outil à dénuder
Retrait de la gaine du fil
Raccordement de prises et de disjoncteurs
Coupe-gaine Twistcut
Ouverture d’une gaine plastique
Installation de circuits sous gaine
Pince à sertir
Pose de cosses et d’embouts
Préparation de fils souples
Où trouver les outils KNIPEX adaptés à votre chantier ?
Une gamme dédiée sur 123elec
123elec propose une sélection d’outillage KNIPEX pour les professionnels et les particuliers. Vous pouvez y retrouver des pinces de coupe, des pinces multiprises ainsi que des outils liés au dénudage et à la préparation des câbles. Découvrez la gamme KNIPEX disponible sur 123elec.
Pour comparer les modèles, vérifiez la longueur de la pince, le type de poignée, la capacité de coupe, l’ouverture des mâchoires et la compatibilité avec vos conducteurs. Une poignée plus longue peut offrir plus de force, mais un format court reste plus pratique dans un coffret ou une boîte d’encastrement.
Des outils à associer au reste de votre équipement
Une pince ne remplace pas les équipements de contrôle et de protection. Pour une intervention sur une installation, prévoyez aussi un vérificateur d’absence de tension, des tournevis adaptés, des gants prévus pour le travail et un rangement sûr.
Je vous recommande enfin de réserver chaque pince à l’usage indiqué par sa fiche technique. Une pince dédiée réalise souvent une coupe plus propre, offre une prise plus sûre et subit moins d’usure qu’un outil employé hors de son domaine.
KNIPEX s’appuie sur une longue spécialisation dans les pinces professionnelles et sur une production intégrée en Allemagne. Ses outils répondent aux besoins de coupe, de serrage, de dénudage et de sertissage propres aux chantiers électriques. Le bon modèle se choisit selon le câble, le matériau, la fréquence d’usage et l’espace disponible. Avec la sélection proposée par 123elec, vous pouvez composer une caisse à outils fiable pour vos travaux courants comme pour vos interventions professionnelles. Consultez les caractéristiques de chaque référence afin de retenir la pince la mieux adaptée à votre chantier.
Un accès rapide à internet ne dépend pas seulement de la qualité de la fibre ou de la box. Le coffret de communication, les câbles et les prises réseau jouent aussi un rôle majeur dans la qualité de la connexion au sein du logement ou du local professionnel.
Le matériel VDI Schneider permet de centraliser puis de distribuer la voix, les données et les images vers chaque pièce. Cette solution répond aux besoins d’une maison connectée, d’un bureau, d’un commerce ou d’un petit bâtiment tertiaire. Je vous propose donc de comparer les principales configurations afin de choisir un équipement cohérent avec vos usages, votre budget et les futures évolutions du réseau.
Quel matériel VDI Schneider choisir pour créer un réseau fiable ?
Le rôle du coffret de communication
Le coffret de communication constitue le point central du réseau VDI. Il reçoit le signal issu de la box internet, puis le distribue vers les différentes prises du bâtiment par le biais de câbles dédiés.
Cette architecture filaire offre une connexion plus stable que le Wi-Fi seul. Elle convient aux usages qui exigent un débit régulier, tels que le télétravail, le jeu en ligne, la télévision connectée, la vidéosurveillance ou le transfert de fichiers lourds.
La gamme Schneider Electric Resi9 Connect regroupe des coffrets conçus pour les installations résidentielles et le petit tertiaire. Selon le modèle, le coffret peut assurer la distribution du téléphone, d’internet, de la télévision TNT ou satellite et de l’alimentation PoE.
Les éléments qui composent une installation VDI
Un réseau complet repose sur plusieurs équipements complémentaires :
Un coffret de communication Schneider ;
Des câbles réseau adaptés au grade du coffret ;
Des modules de brassage ;
Des cordons RJ45 ;
Des prises terminales dans les pièces ;
Un répartiteur TV selon la configuration ;
Un switch Ethernet si le nombre de ports de la box ne suffit pas.
Les prises RJ45 peuvent desservir un ordinateur, un téléviseur, une console, une imprimante réseau, une caméra IP ou une borne Wi-Fi. Je conseille de prévoir quelques ports libres dès la conception du projet. Cette réserve facilite les futures extensions sans remplacement complet du coffret.
Conseil 123elec Prévoyez au moins une prise RJ45 près du téléviseur, du bureau et de chaque emplacement prévu pour un équipement connecté. Deux prises côte à côte offrent plus de souplesse dans un salon ou un espace de travail.
Comment comparer le matériel VDI Schneider grade 2TV et grade 3TV ?
Le coffret grade 2TV pour les besoins courants
Un coffret grade 2TV convient aux installations qui reposent sur un réseau Ethernet jusqu’à 1Gb/s et sur une distribution TV dédiée. Il répond aux besoins classiques d’un appartement ou d’une maison avec quelques prises RJ45.
La référence Schneider Electric Resi9 Connect R9H13401VDIM comprend un coffret de 13 modules sur 1 rangée, avec 4 prises RJ45 de catégorie 6. Elle ne dispose pas d’un emplacement intégré pour la box opérateur. Ce modèle permet de distribuer internet en filaire jusqu’à 1Gb/s et centralise les départs Ethernet et TV du logement.
Coffret de communication Grade 2TV 4RJ45 SCHNEIDER Resi9 Connect
Cette solution se révèle pertinente dans plusieurs cas :
Appartement avec un nombre limité de pièces ;
Rénovation avec une box placée hors du coffret ;
Besoins centrés sur internet, le téléphone et la télévision ;
Budget maîtrisé sans fonction PoE intégrée.
Le coffret grade 3TV pour une installation plus évolutive
Un coffret grade 3TV répond aux projets qui exigent une infrastructure plus complète. Il convient aux maisons connectées, aux bureaux et aux installations qui prévoient de nombreux équipements réseau.
La référence Resi9 Connect R9H13401VDIXS associe 4 prises RJ45 de catégorie 6A à un switch PoE de 5 ports. Elle peut alimenter des prises RJ45 avec borne Wi-Fi et recevoir une passerelle domotique Wiser sur rail DIN. Le coffret accepte aussi des modules RJ45 supplémentaires.
Coffret de communication Grade 3TV – 4RJ45 avec switch POE – SCHNEIDER Resi9 Connect
Une autre version, la référence R9H13402VDIXS, propose 6 prises RJ45 et un switch PoE. Elle permet de distribuer internet, le téléphone ainsi que la télévision TNT ou satellite. Son switch comprend plusieurs sorties réseau jusqu’à 1Gb/s.
Coffret de communication Grade 3TV – 6RJ45 avec switch POE – SCHNEIDER Resi9 Connect
solution Schneider
usage conseillé
nombre de prises
switch PoE
point fort
R9H13401VDIM
appartement ou petite maison
4RJ45 cat.6
non
solution simple en grade 2TV
R9H13401VDIXS
maison connectée
4RJ45 cat.6A
oui, 5ports
Wi-Fi déporté et domotique
R9H13402VDIXS
maison familiale ou petit local
6RJ45
oui
réseau plus complet
R9H18402VDIXS
grande maison ou petit tertiaire
8RJ45 cat.6A
oui, 9ports
capacité élevée et réserve de ports
Le modèle R9H18402VDIXS dispose de 18 modules sur 2 rangées, de 8 prises RJ45 de catégorie 6A, de 2 prises de courant et d’un switch PoE de 9ports. Il vise les installations avec de nombreux départs réseau.
Coffret de communication Grade 3TV – 8RJ45 avec switch POE SCHNEIDER Resi9 Connect
Quel matériel VDI Schneider privilégier selon le bâtiment ?
Une solution compacte pour un appartement
Dans un appartement, les distances entre le coffret et les prises restent souvent limitées. Un coffret à 4 prises RJ45 peut donc suffire pour relier le salon, une chambre, un bureau et un point Wi-Fi.
Le grade 2TV représente une solution rationnelle lorsque les besoins se limitent à internet jusqu’à 1Gb/s et à une distribution TV classique. Il faut toutefois vérifier le nombre total de prises prévues avant l’achat. Chaque prise murale nécessite un départ propre depuis le coffret.
Une solution évolutive pour une maison
Une maison familiale compte souvent plusieurs téléviseurs, ordinateurs, consoles et objets connectés. Le grade 3TV offre alors une réserve technique plus intéressante.
Un switch PoE apporte aussi un réel confort. La technologie PoE transmet les données et l’alimentation par le même câble réseau. Elle peut servir pour une caméra IP, une borne Wi-Fi ou un autre appareil compatible. Ce choix réduit le nombre d’alimentations locales et simplifie l’installation.
Pour loger la box au plus près du coffret, Schneider Electric propose aussi la référence R9H13402VDIBOX. Cette extension de 13 modules sur 2 rangées comprend une zone dédiée à la box opérateur, 2 prises de courant et des accessoires de fixation pour les câbles et les appareils réseau.
Zone attenante pour coffret de communication SCHNEIDER Resi9 Connect avec 2 prises 230V
Une configuration renforcée pour les professionnels
Dans un bureau, un commerce ou un cabinet, la fiabilité du réseau influence directement le confort de travail. Plusieurs postes peuvent accéder en même temps à des services cloud, à un serveur, à une imprimante partagée ou à un système de téléphonie IP.
Un coffret grade 3TV avec 8 prises RJ45 et un switch PoE de 9 ports offre une base plus adaptée à ce type de projet. Il reste toutefois nécessaire d’évaluer le nombre de postes, de bornes Wi-Fi, de caméras et d’équipements techniques avant la pose.
Un professionnel doit aussi anticiper les évolutions du local. Un coffret presque plein dès la mise en service limite les possibilités d’extension. Je recommande donc une capacité supérieure aux besoins immédiats, avec des ports et des emplacements disponibles.
Quels critères vérifier avant d’acheter du matériel VDI Schneider ?
Le nombre de prises RJ45
Le nombre de prises constitue le premier critère de choix. Une prise murale correspond à un câble qui revient directement dans le coffret. Il faut donc compter les équipements fixes, puis ajouter une marge pour les usages futurs.
Dans un salon, deux prises peuvent servir au téléviseur et à la console. Dans un bureau, deux autres prises peuvent relier un ordinateur et une imprimante. Une borne Wi-Fi ou une caméra demande aussi son propre port.
La place réservée à la box
Certains coffrets disposent d’un espace pour la box opérateur, tandis que d’autres nécessitent une zone attenante. La seconde solution peut faciliter le remplacement de la box ou l’ajout d’un switch.
L’extension R9H13402VDIBOX assure une intégration cohérente avec la GTL Resi9. Ses 2prises de courant permettent le branchement de la box et d’un équipement réseau.
La présence d’un switch PoE
Le switch devient utile lorsque la box ne possède pas assez de ports Ethernet. Une version PoE alimente aussi les appareils compatibles par le câble RJ45.
Ce dispositif se montre pertinent pour :
Une borne Wi-Fi éloignée de la box ;
Des caméras de vidéosurveillance ;
Un téléphone IP ;
Certains équipements domotiques.
Il faut vérifier la puissance PoE disponible et la compatibilité de chaque appareil. Tous les équipements réseau ne peuvent pas recevoir leur alimentation par Ethernet.
La cohérence entre le coffret, les câbles et les prises
La performance du réseau dépend de l’ensemble de la chaîne. Un coffret performant ne compense pas un câble inadapté, une prise mal raccordée ou un cordon de faible catégorie.
Pour exploiter un réseau de catégorie 6A, les prises, les modules, les câbles et les cordons doivent présenter un niveau compatible. Les câbles de communication doivent aussi rester séparés des circuits de puissance selon les règles de pose applicables.
Le matériel VDI Schneider couvre aussi bien les besoins d’un appartement que ceux d’une maison connectée ou d’un petit local professionnel. Un coffret grade 2TV suffit pour une installation simple, tandis qu’un modèle grade 3TV avec switch PoE répond mieux aux réseaux riches en équipements. Le nombre de prises, la place de la box et la capacité d’évolution doivent guider le choix final. Une infrastructure cohérente assure une connexion stable dans chaque pièce. Découvrez les solutions Schneider Electric disponibles chez 123elec afin de composer un réseau adapté à votre projet.
Un orage peut provoquer une hausse brutale de la tension sur le réseau électrique. Ce phénomène dure parfois une fraction de seconde, mais il suffit pour endommager un téléviseur, une box internet, un ordinateur ou un appareil électroménager.
Je vous propose de faire le point sur les solutions qui limitent ce risque. Une protection efficace repose sur un parafoudre installé dans le tableau électrique, sur des équipements complémentaires et sur quelques réflexes simples avant une absence. Vous devez aussi contrôler votre installation après une panne ou une coupure liée aux intempéries.
Orage et surtension : quel est le rôle du parafoudre ?
Le parafoudre protège l’installation électrique contre les surtensions transitoires liées à la foudre. Placé dans le tableau électrique, il limite la tension reçue par les circuits et dirige l’excès d’énergie vers la terre. Il complète les disjoncteurs et les interrupteurs différentiels, sans les remplacer.
Comment une surtension atteint-elle le logement ?
La foudre ne doit pas toucher directement votre maison pour créer des dégâts. Un impact sur une ligne électrique, un bâtiment proche ou le sol peut produire une surtension qui se propage dans les réseaux.
Cette énergie peut entrer dans le logement par plusieurs voies :
Le réseau électrique ;
La ligne téléphonique ;
Le câble réseau ;
L’antenne de télévision ;
Les équipements situés dehors.
Un appareil éteint, mais encore relié à une prise, reste exposé. Son interrupteur coupe son usage normal, mais il ne l’isole pas toujours du réseau.
Où installer le parafoudre ?
Le parafoudre prend place au plus près de l’arrivée électrique et de la borne de terre. Des liaisons courtes limitent la tension résiduelle qui atteint les équipements.
Le choix dépend du type de bâtiment, du réseau d’alimentation, de la présence d’un paratonnerre et du niveau d’exposition à la foudre. Un parafoudre de type 2 répond à de nombreux besoins dans le logement. Un modèle de type 1 devient nécessaire dans certaines installations dotées d’un système externe de protection contre la foudre.
La norme NF C 15-100 impose un parafoudre dans plusieurs situations, par exemple lorsque le bâtiment possède un paratonnerre ou lorsque l’analyse du risque l’exige.
type de protection
emplacement
usage principal
Parafoudre de type 1
Tableau électrique principal
Bâtiment doté d’un paratonnerre ou risque élevé
Parafoudre de type 2
Tableau électrique principal
Protection courante contre les surtensions induites
Parafoudre complémentaire
Près de l’équipement
Appareil éloigné du tableau
Parafoudre pour réseau faible
Coffret de communication
Ligne téléphonique, réseau ou antenne
Lorsque la distance entre le parafoudre principal et l’équipement dépasse 10m, la norme NF C 15-100 prévoit une protection complémentaire dans les cas définis par la norme.
Vous pouvez consulter la sélection de parafoudres de type 2 proposée par 123elec. Le catalogue regroupe des solutions Legrand, Schneider Electric, Dehn, Hager et Siemens pour les installations monophasées ou triphasées.
Conseil 123elec Vérifiez la qualité de la prise de terre avant la pose d’un parafoudre. Le dispositif doit pouvoir évacuer l’excès d’énergie vers la terre pour remplir son rôle. Faites appel à un électricien si vous ne possédez pas le matériel de mesure requis.
Orage et surtension : quelle différence entre parafoudre et multiprise parafoudre ?
Le parafoudre et la multiprise parafoudre ne couvrent pas le même périmètre. Ils peuvent fonctionner ensemble, mais une multiprise ne remplace pas la protection générale de l’installation.
Une protection globale depuis le tableau électrique
Le parafoudre modulaire protège les circuits du logement dès l’arrivée de la surtension. Il réduit le niveau de tension avant que l’énergie atteigne les prises et les appareils.
Par exemple, le parafoudre Schneider Electric Resi9 XP R9PLC est un modèle de type 2 monophasé 1P+N, prévu pour un réseau 230V, avec une capacité de décharge de 10kA. Cette référence se place dans le tableau électrique.
Une protection locale au plus près des appareils
La multiprise parafoudre protège les appareils qui lui sont raccordés. Elle convient bien à un espace multimédia, à un bureau ou à une installation informatique.
Certains modèles possèdent un voyant qui indique l’état de la protection. Ce repère est utile, car les composants internes peuvent perdre leur efficacité après plusieurs surtensions ou après un événement intense.
Critère
Parafoudre au tableau
Multiprise parafoudre
Zone protégée
Ensemble de l’installation
Appareils raccordés
Emplacement
Tableau électrique
Près des appareils
Raccordement à la terre
Direct via le tableau
Via la prise de courant
Usage
Protection principale
Protection complémentaire
Pose
Intervention technique
Branchement simple
Une multiprise classique avec interrupteur ne protège pas contre la foudre. Recherchez la mention parafoudre ou parasurtenseur, ainsi qu’un témoin d’état.
Les équipements dotés de cartes électroniques tolèrent mal les variations brutales de tension. Leur panne peut être immédiate, mais une surtension plus faible peut aussi réduire leur durée de vie.
Les équipements multimédias et informatiques
La box internet, le téléviseur, l’ordinateur, le serveur de stockage et la console de jeux figurent parmi les appareils prioritaires. Ils sont souvent reliés à plusieurs réseaux à la fois.
Une box peut recevoir une surtension par sa prise 230V ou par la ligne de communication. Une protection complète doit donc prendre en compte les deux entrées.
Pour un espace de télétravail, je conseille de relier l’ordinateur, l’écran et les périphériques à une multiprise protégée. Un onduleur apporte un niveau de sécurité en plus. Il peut maintenir l’alimentation quelques minutes et permettre l’arrêt propre des appareils lors d’une coupure.
Les appareils électroménagers et les équipements techniques
Les appareils modernes contiennent de nombreux composants électroniques. Le réfrigérateur, le congélateur, le lave-linge, le four et le lave-vaisselle sont donc eux aussi sensibles.
Les équipements liés au confort et à la sécurité méritent une attention particulière :
Chaudière et pompe à chaleur ;
Volets roulants ;
Portail motorisé ;
Alarme ;
Système domotique ;
Borne de recharge ;
Panneaux photovoltaïques et onduleur solaire.
La perte d’une box reste gênante. La panne d’un congélateur, d’une chaudière ou d’un système d’alarme peut avoir des conséquences plus lourdes. Je vous recommande donc de classer les appareils selon leur valeur, leur fragilité et leur rôle dans la maison.
Conseil 123elec Protégez aussi les câbles de communication. Un parafoudre sur le circuit 230V ne bloque pas une surtension qui arrive par une ligne téléphonique, une antenne ou un câble de données.
Orage et surtension : quels gestes adopter avant un départ et après une coupure ?
Les protections intégrées à l’installation réduisent le risque, mais elles ne garantissent pas une sécurité absolue. Quelques actions simples restent utiles avant des vacances ou dès qu’un orage important est annoncé.
Que faire avant de quitter la maison ?
Débranchez les appareils non indispensables. Retirez la fiche de la prise au lieu de couper seulement l’interrupteur de la multiprise.
Vous pouvez déconnecter :
Les téléviseurs et les consoles ;
Les ordinateurs et les chargeurs ;
Les appareils audio ;
Les petits appareils de cuisine ;
La box internet, sauf besoin lié à l’alarme ou à la domotique.
Débranchez aussi le câble d’antenne ou la ligne de communication des appareils sensibles lorsque cela reste compatible avec vos services de sécurité.
Ne coupez pas le réfrigérateur, le congélateur, l’alarme ou les systèmes qui doivent rester actifs. Vérifiez plutôt leur protection et assurez-vous que personne n’a relié plusieurs multiprises en cascade.
Avant un long séjour hors du logement, testez les interrupteurs différentiels avec leur bouton dédié, puis contrôlez le voyant du parafoudre. Une position ou une couleur anormale peut indiquer que la cartouche doit être remplacée.
Quelles vérifications effectuer après une coupure ?
Attendez le retour stable du courant avant de remettre tous les appareils en service. Réactivez les circuits de façon progressive afin de repérer plus facilement un défaut.
Commencez par examiner le tableau électrique. Recherchez un disjoncteur abaissé, un interrupteur différentiel déclenché ou un indicateur de parafoudre qui signale un défaut.
Contrôlez ensuite les appareils prioritaires :
Equipement
Vérification utile
Réfrigérateur et congélateur
Température et remise en route
Chaudière ou pompe à chaleur
Absence de code d’erreur
Box internet
Alimentation et connexion
Alarme
Etat de la centrale et des capteurs
Portail et volets
Cycle complet sans blocage
Ordinateur et stockage
Démarrage sans message d’erreur
Ne réarmez pas plusieurs fois une protection qui déclenche. Une coupure répétée peut révéler un appareil endommagé, un défaut d’isolement ou un problème sur le circuit.
Une odeur de brûlé, une trace noire, un bruit inhabituel ou une prise chaude exige une coupure immédiate du circuit. Contactez alors un électricien pour établir un diagnostic.
Une bonne protection contre orage et surtension repose d’abord sur un parafoudre adapté au tableau électrique et sur une prise de terre efficace. Les multiprises parafoudre complètent ce dispositif au plus près des équipements sensibles. Avant une absence, débranchez les appareils non essentiels et contrôlez les voyants de protection. Après une coupure, remettez les circuits en service de façon progressive et restez attentif aux signes de défaut. Ces précautions simples réduisent les risques de panne et préservent vos équipements électriques sur le long terme.
L’été, la terrasse, le jardin et la piscine deviennent de véritables espaces de vie. La pompe de filtration fonctionne plus souvent, les éclairages extérieurs prolongent les soirées et de nouveaux équipements électriques trouvent leur place près du bassin. Cette hausse des usages impose une installation fiable, conçue pour faire face à l’eau, à la poussière et aux écarts de température. Le coffret électrique étanche protège les dispositifs de commande et de sécurité liés à la piscine ou au jardin. Il peut accueillir les disjoncteurs, les interrupteurs différentiels, les contacteurs et les horloges utiles au pilotage des équipements. Je vous propose de voir comment choisir ce coffret, où le placer et quels critères vérifier pour profiter de votre extérieur avec plus de sérénité.
Pourquoi installer un coffret électrique étanche près d’une piscine ?
Une protection adaptée aux contraintes de l’été
En extérieur, une installation électrique subit de nombreuses contraintes. Les projections d’eau issues de la piscine, les jets liés au nettoyage, la pluie, la poussière ou les insectes peuvent atteindre les connexions électriques. La chaleur sous un abri ou dans un local technique peut aussi créer des conditions difficiles pour les appareils.
Un coffret électrique extérieur forme une enveloppe de protection autour des dispositifs modulaires. Sa porte et ses joints limitent l’entrée de poussière et d’eau, sous réserve de respecter les règles de pose et l’indice IP du produit.
Cette protection reste utile pour de nombreux circuits :
La pompe de filtration ;
L’éclairage du bassin et de la terrasse ;
Le robot de piscine ;
La pompe à chaleur ;
Le système de traitement de l’eau ;
Les prises et les luminaires du jardin.
Un même coffret peut regrouper plusieurs fonctions, si sa capacité et les protections choisies correspondent aux circuits. Vous gagnez ainsi en lisibilité lors des contrôles et des opérations de maintenance.
Un équipement distinct du tableau principal
Le tableau électrique du logement peut assurer la protection générale du circuit qui alimente le local technique. Toutefois, un tableau électrique étanche placé à proximité de la zone technique facilite la gestion quotidienne de la piscine.
Vous pouvez, par exemple, couper la filtration sans revenir dans la maison ou vérifier rapidement le disjoncteur lié à la pompe. Ce coffret divisionnaire doit rester accessible, mais son emplacement doit respecter les volumes de protection définis autour du bassin.
La norme NF C15-100 encadre les installations électriques à basse tension. Sa partie NF C15-100-7-702 fixe des règles propres aux piscines et aux autres bassins, y compris pour les piscines familiales, hors sol ou temporaires.
Conseil 123elec
Je vous conseille de prévoir quelques modules libres dans le coffret. Cette réserve simplifie l’ajout futur d’un éclairage LED, d’une pompe à chaleur ou d’un système de traitement automatique.
Comment choisir un coffret électrique étanche pour une installation extérieure ?
Vérifier l’indice de protection IP
L’indice de protection IP indique le niveau de protection de l’enveloppe contre les corps solides et l’eau. Le premier chiffre concerne les poussières et les objets. le second chiffre concerne l’humidité et les projections.
Pour un local technique humide ou une zone extérieure exposée, un coffret IP65 constitue une solution courante. Le chiffre 6 indique une protection complète contre la poussière. Le chiffre 5 indique une protection contre les jets d’eau issus de toutes les directions.
Le choix ne doit pas reposer sur l’indice IP seul. Les entrées de câbles, les presse-étoupes, les bouchons et les accessoires doivent aussi préserver le niveau d’étanchéité. Un perçage mal placé ou un joint pincé peut réduire la protection réelle du coffret. 123elec recommande l’usage d’accessoires compatibles pour conserver une bonne étanchéité sur l’ensemble du réseau extérieur.
Choisir le bon nombre de modules
Le nombre de modules dépend des appareils placés dans le coffret électrique étanche. Une petite piscine hors sol peut nécessiter une protection pour la pompe et une commande horaire. Une piscine enterrée avec chauffage, éclairage et traitement automatique exige plus d’espace.
Equipement
Fonction dans le coffret
Espace indicatif
Interrupteur différentiel
Protection des personnes
2 modules
Disjoncteur
Protection d’un circuit
1 module
Contacteur
Commande d’un équipement
1 à 2 modules
Horloge modulaire
Programmation de la filtration
1 à 2 modules
Transformateur
Alimentation d’un éclairage en TBTS
variable selon le modèle
Ces valeurs restent indicatives. Vérifiez toujours la largeur des appareils et la notice du fabricant. Je recommande aussi de séparer clairement les circuits afin de faciliter le repérage.
Sélectionner un coffret nu ou prééquipé
Un coffret nu offre une grande liberté de composition. Il convient bien aux professionnels et aux projets dont les besoins sont déjà définis. Un coffret prééquipé peut réduire le nombre d’opérations de pose, mais ses protections doivent correspondre aux caractéristiques réelles de la piscine.
Sur 123elec, la catégorie consacrée aux coffrets étanches regroupe des modèles nus et prééquipés pour les garages, les caves, les pool houses et les installations extérieures.
Où poser un coffret électrique étanche autour d’une piscine ?
Respecter les volumes de sécurité
La proximité entre l’eau et l’électricité augmente le risque de choc électrique. La norme définit donc plusieurs volumes autour du bassin. Ces zones fixent les types de matériels autorisés, leur tension et leur indice de protection.
Le volume 0 correspond à l’intérieur du bassin et du pédiluve. Seuls les équipements conçus pour fonctionner sous l’eau et alimentés en très basse tension peuvent y trouver place.
Le volume 1 couvre la zone proche du bassin. Il s’étend notamment jusqu’à 2m autour de la piscine et jusqu’à 2,5m en hauteur. Les matériels y sont très limités et doivent répondre à des règles précises de TBTS et de protection contre l’eau.
Le coffret de distribution doit donc trouver place hors des volumes qui interdisent ce type d’équipement. Une distance visuelle avec le bassin ne suffit pas. La configuration du terrain, les parois, les plongeoirs et les éléments fixes peuvent modifier le calcul des volumes.
Pour une construction neuve ou une rénovation complète, faites valider l’installation électrique piscine par un électricien qualifié. Ce contrôle réduit les risques liés à un emplacement mal choisi ou à une protection inadaptée.
Privilégier un emplacement accessible et protégé
Un coffret électrique extérieur doit rester facile d’accès en cas de défaut. Evitez les zones cachées derrière la pompe, sous une canalisation ou au fond d’un rangement encombré.
Un local technique sec, aéré et fermé constitue souvent un emplacement pertinent. Lorsque le coffret se trouve sur un mur extérieur, une protection contre le soleil direct limite la hausse de température dans l’enveloppe. L’abri ne doit toutefois pas gêner l’ouverture de la porte ni l’accès aux commandes.
Fixez le coffret sur un support stable et vertical. Conservez aussi une zone libre autour de la façade. Les câbles doivent suivre un chemin propre, avec des gaines adaptées à l’extérieur et des entrées qui évitent la stagnation d’eau.
Protéger chaque circuit de façon adaptée
Le coffret électrique étanche ne remplace pas les dispositifs de protection. Chaque circuit doit recevoir un disjoncteur adapté à la puissance de l’équipement, à la section des conducteurs et aux indications du fabricant.
Une protection différentielle de 30mA contribue à protéger les personnes. La mise à la terre, la liaison équipotentielle et la séparation des circuits font aussi partie des points clés d’une installation sûre.
La version 2024 de la série NF C15-100 est entrée en vigueur le 1er septembre 2025. Elle se compose de plusieurs normes, dont une partie propre aux piscines et autres bassins. pour un projet actuel, la consultation des textes en vigueur et des notices fabricants reste donc essentielle.
Quels modèles de coffret électrique étanche choisir chez 123elec ?
Le Schneider Mureva mini IP65
Le coffret Schneider Mureva mini 1 rangée 12 modules, référence fabricant 13960M, convient aux installations qui exigent plusieurs protections et commandes. Son indice IP65 protège l’installation de distribution contre l’eau et la poussière. Sa capacité permet, par exemple, de regrouper un interrupteur différentiel, plusieurs disjoncteurs et une horloge de filtration.
Pour une piscine hors sol ou un petit local technique, les versions Mureva mini de 3 ou 4 modules répondent à des besoins plus simples. Elles peuvent accueillir la protection d’une pompe ou d’un petit circuit dédié, après vérification du schéma électrique.
Le Legrand Plexo IP65
Le coffret Legrand Plexo nu 1 rangée 4 modules, référence fabricant 001904, offre aussi un indice IP65. Ce format compact peut servir pour un circuit extérieur précis, comme une pompe de piscine hors sol ou un éclairage de terrasse.
Un petit coffret ne doit pas être rempli sans marge. La place disponible facilite le raccordement, la lecture des repères et l’évacuation thermique. Choisissez un modèle plus large lorsque plusieurs appareils modulaires doivent cohabiter.
Compléter le coffret avec du matériel extérieur cohérent
La fiabilité globale dépend de chaque composant. Vous pouvez associer le coffret à des prises et interrupteurs adaptés à l’extérieur, comme les produits Schneider Mureva Styl. Cette gamme propose une protection IP55 et une résistance mécanique IK08, avec des solutions pour les terrasses, les garages et les jardins.
Les presse-étoupes, boîtes de dérivation et gaines doivent offrir un niveau de protection cohérent avec celui du coffret. Un accessoire moins protégé peut créer le point faible de l’installation électrique piscine.
Conseil 123elec
Je vous recommande de choisir le coffret, les presse-étoupes et les accessoires au sein d’une gamme compatible. Vous limitez ainsi les écarts de diamètre, les défauts de joint et les entrées de câbles difficiles à rendre étanches.
Le coffret électrique étanche joue un rôle central dans la protection des équipements de piscine et des circuits du jardin. Un modèle IP65 bien dimensionné limite les effets de l’eau et de la poussière, mais sa pose doit rester conforme aux volumes de sécurité. Le choix des protections, des câbles et des accessoires exige la même attention que le choix de l’enveloppe. Avec une installation bien conçue et contrôlée, vous profitez de votre piscine, de votre terrasse et de vos éclairages extérieurs en toute sérénité. Découvrez la sélection de coffrets électriques étanches proposée par 123elec pour vos projets d’été.
Dans une installation électrique neuve ou lors d’une rénovation totale, l’ETEL est le point central de votre logement. C’est ici que se trouvent le tableau électrique, le coffret de communication, le disjoncteur de branchement et les arrivées des réseaux. La NF C15-100 y prévoit aussi au moins deux prises de courant 16A 2P+T, avec un rôle très précis : alimenter les équipements placés dans cette zone technique. Je vous propose de voir pourquoi cette exigence existe, où placer ces prises et quels produits choisir pour une installation fiable.
NF C15-100 et ETEL : quel est le rôle des 2 prises de courant ?
La NF C15-100 encadre les installations électriques basse tension en France et fixe les règles de sécurité, de confort et de bon usage des circuits électriques. Sa révision publiée le 23 août 2024 a confirmé l’intérêt d’une approche claire par types de bâtiments et par usages, avec des exigences adaptées aux logements.
Dans l’ETEL, les deux prises de courant ne sont pas prévues pour brancher un aspirateur, une perceuse ou un appareil de ménage. Elles servent d’abord aux équipements liés au réseau de communication du logement : box internet, switch réseau, amplificateur TV, module fibre, alimentation du coffret VDI ou petit équipement domotique.
Une réponse aux besoins du coffret de communication
Le coffret de communication ne se limite plus à un simple répartiteur téléphonique. Aujourd’hui, il accueille souvent la fibre optique, les départs RJ45, une box, des modules de brassage ou des accessoires multimédias. Sans prises de courant à proximité, vous seriez obligé d’utiliser une rallonge ou une multiprise posée au sol, ce qui réduit la sécurité et complique la maintenance.
La règle des deux socles 16A 2P+T vise donc une installation propre, durable et facile à faire évoluer. Plusieurs guides de référence rappellent que ces prises peuvent être placées dans la GTL ou à proximité, sous forme de prise modulaire, en saillie ou encastrée selon la configuration du chantier.
Une séparation claire entre puissance et communication
L’ETEL rassemble des éléments électriques et numériques. La présence de deux prises de courant dédiées évite de mélanger les usages. Le tableau électrique distribue les circuits du logement, le coffret de communication centralise les réseaux, et les prises alimentent les petits appareils qui assurent la connexion.
Je conseille toujours de prévoir ces alimentations dès la conception du tableau. C’est plus simple, plus propre et plus fiable qu’un ajout après pose de la goulotte GTL.
NF C15-100 et prises de courant dans l’ETEL : pourquoi deux prises et pas une seule ?
Deux prises de courant offrent une marge utile. Dans un logement récent, une seule prise peut vite devenir insuffisante. Une box internet occupe déjà une alimentation. Un second appareil peut être ajouté : ONT fibre, switch RJ45, alimentation TV, module domotique ou système connecté.
Eviter les multiprises dans la zone technique
L’objectif est aussi de limiter les branchements improvisés. Une multiprise placée dans l’ETEL peut gêner l’accès au tableau, créer un amas de câbles et réduire la lisibilité de l’installation. Avec deux prises de courant fixes, chaque équipement bénéficie d’un point d’alimentation propre.
équipement dans l’ETEL
besoin courant
intérêt des deux prises
Box internet
1 prise
Connexion fibre ou ADSL stable
ONT fibre
1 prise
Alimentation dédiée du boîtier fibre
Switch RJ45
1 prise
Distribution réseau vers les pièces
Module domotique
1 prise
Pilotage chauffage, éclairage ou volets
Amplificateur TV
1 prise
Meilleure distribution coaxiale
Ce tableau montre vite l’utilité de deux socles. Dans un logement connecté, je vois très souvent deux alimentations utilisées dès la mise en service.
Préparer les évolutions du logement
La NF C15-100 ne répond pas seulement aux besoins du jour. Elle anticipe aussi les usages futurs. Le télétravail, la domotique, les alarmes connectées et la fibre créent plus de besoins dans l’ETEL. Deux prises de courant permettent donc d’éviter une modification du tableau ou du coffret de communication quelques mois après la livraison.
NF C15-100 : où installer les 2 prises de courant dans l’ETEL ?
Les deux prises doivent rester accessibles et cohérentes avec l’organisation de la GTL. L’ETEL est l’espace dédié qui reçoit la GTL, laquelle regroupe les arrivées puissance et communication du logement. Je vous rappelle que la GTL facilite les opérations de maintenance et les extensions futures, ce qui explique la nécessité d’un câblage net et bien localisé.
Dans le tableau électrique avec une prise modulaire
La prise modulaire 2P+T se clipse directement sur rail DIN dans le tableau électrique. C’est une solution compacte, très utile quand l’espace mural est limité. Elle permet d’avoir une alimentation disponible dans la zone technique sans ajouter de boîtier mural.
Chez 123elec, vous pouvez par exemple vous orienter vers une prise modulaire 2P+T 16A selon la marque de votre tableau, comme Legrand, Schneider Electric ou Hager. Ce type de produit convient bien aux installations neuves et aux tableaux propres avec réserve disponible.
Près du coffret de communication
Vous pouvez aussi installer deux prises de courant à proximité du coffret de communication, en saillie ou en encastré. Cette solution est pratique si la box internet est placée dans le coffret ou juste à côté. Elle limite la longueur des cordons d’alimentation et évite que les câbles traversent la GTL.
Pour une installation harmonieuse, je vous recommande d’associer ces prises avec une goulotte GTL adaptée, un coffret de communication grade 2TV ou grade 3TV selon le réseau prévu, et des accessoires de fixation propres.
Conseil 123elec
Prévoyez une réserve dans la GTL et choisissez un coffret de communication assez spacieux. une box, un ONT fibre et un petit switch prennent plus de place qu’on ne le pense, surtout avec les blocs d’alimentation. une installation un peu plus large dès le départ reste plus agréable à maintenir.
NF C15-100 et ETEL : quels produits 123elec choisir pour vos 2 prises de courant ?
Le choix dépend de votre configuration. En construction neuve, la solution la plus propre consiste souvent à intégrer les prises dès la pose de la GTL. En rénovation totale avec redistribution des cloisons, vous pouvez adapter le format selon l’espace disponible et le type de coffret existant.
Les références utiles pour une installation conforme
Pour équiper votre ETEL, vous pouvez prévoir :
Besoin
Produit conseillé chez 123elec
Exemple d’usage
Alimentation dans le tableau
Prise modulaire 2P+T 16A
Branchement d’une box ou d’un module fibre
Pose murale près du coffret
Prise 2P+T en saillie
Alimentation d’un switch RJ45
Organisation de la zone
Goulotte GTL
Passage propre des câbles puissance et communication
Réseau multimédia
Coffret de communication
Brassage RJ45, fibre, TV
Protection du circuit
Disjoncteur adapté
Sécurisation de l’alimentation des prises
Je vous conseille de choisir des produits de même gamme lorsque c’est possible. Un ensemble cohérent facilite la pose et donne un rendu plus professionnel.
Un exemple concret dans une maison rénovée
Dans une maison avec fibre optique, le coffret de communication reçoit l’arrivée fibre, un ONT, une box et quatre départs RJ45 vers le salon, le bureau et deux chambres. Les deux prises de courant de l’ETEL servent alors à alimenter la box et l’ONT. Si un switch réseau est ajouté plus tard, il sera possible de revoir l’organisation sans rallonge volante ni câble mal placé.
Cette exigence peut sembler mineure au départ. Elle devient pourtant très utile dès que le logement accueille plusieurs équipements connectés.
La NF C15-100 impose deux prises de courant dans l’ETEL pour sécuriser, organiser et faire évoluer l’installation électrique du logement. Ces prises alimentent les équipements de communication, comme la box internet, le boîtier fibre, un switch RJ45 ou un module domotique. Elles évitent les branchements provisoires et rendent la zone technique plus lisible. Avec une prise modulaire, une prise en saillie ou une solution intégrée à la GTL, 123elec vous aide à créer une installation conforme, propre et prête pour les usages connectés.
Le câble FRN1X6G3 devient une référence clé pour les installations électriques où la sécurité face au feu joue un rôle majeur. Je vous propose de voir dans cet article pourquoi ce câble rigide basse tension gagne du terrain, dans quels cas l’utiliser, et surtout ce qui le différencie du câble R2V. Ce choix de câble ne se limite pas à une simple question de prix ou de section : il touche à la sécurité incendie, à la nature des fumées et aux exigences des bâtiments comme les ERP et les IGH.
Câble FRN1X6G3 : à quoi sert ce câble électrique ?
Le câble FRN1X6G3 est un câble rigide destiné aux installations fixes basse tension. Il sert à distribuer l’énergie électrique dans des bâtiments où le niveau de sécurité exigé est plus élevé que dans une installation classique.
Chez 123elec, vous pouvez retrouver le câble électrique FR-N1X6G3 3G6² Nexans en couronne de 50m. Cette référence est décrite comme un câble rigide, sans halogène, conçu pour les installations fixes, en particulier dans les ERP et les IGH.
Une composition pensée pour limiter les risques
La grande force du câble FR-N1X6G3 vient de sa gaine en matériau sans halogène. En cas d’incendie, ce type de câble limite la formation de fumées acides et corrosives par rapport à une gaine PVC classique.
Je le conseille surtout dès que l’installation se situe dans un bâtiment avec du public, des circulations communes, des locaux techniques sensibles ou des zones où l’évacuation doit rester lisible. C’est un vrai plus pour la sécurité incendie.
Un câble adapté aux installations fixes
Le câble FRN1X6G3 n’est pas un câble souple prévu pour alimenter un appareil mobile. Il convient plutôt aux liaisons fixes, par exemple :
usage concret
intérêt du câble FRN1X6G3
Alimentation d’un tableau divisionnaire
Câble rigide fiable pour liaison fixe
Distribution dans un local technique
Meilleure tenue au feu qu’un câble standard
Cheminement en zone publique
Réduction des fumées nocives
Installation en ERP ou IGH
Réponse aux exigences de sécurité élevées
Câble FRN1X6G3 ou câble R2V : quelle différence faire ?
La différence entre le câble FRN1X6G3 et le câble R2V concerne surtout le comportement au feu. Le câble R2V reste très répandu pour les installations électriques classiques. Il dispose d’une isolation XLPE et d’une gaine PVC, avec une utilisation courante en tertiaire, industrie et distribution basse tension.
Le câble FRN1X6G3, lui, mise sur une gaine sans halogène et sur une meilleure réaction au feu. Nexans indique pour sa gamme FR-N1X6G3 protect un classement Cca-s1,d2,a1, avec un usage adapté aux bâtiments critiques comme les ERP et les IGH.
Tableau comparatif entre câble FRN1X6G3 et câble R2V
critère
câble FRN1X6G3
câble R2V
Gaine
Sans halogène
PVC
Réaction au feu
Meilleure maîtrise des fumées
Usage standard
Bâtiments visés
ERP, IGH, tertiaire sensible
Logement, tertiaire, industrie classique
Usage
Installation fixe basse tension
Installation fixe basse tension
Choix conseillé
Priorité à la sécurité incendie
Installation sans contrainte feu renforcée
Le câble R2V n’est donc pas un mauvais câble. Il reste pertinent dans de nombreux cas. En revanche, dès que la réglementation ou le cahier des charges vise une meilleure réaction au feu, le câble FRN1X6G3 prend l’avantage.
Conseil 123elec
Avant de remplacer un câble R2V par un câble FRN1X6G3, je vous recommande de vérifier trois points : le type de bâtiment, le cheminement du câble et la section nécessaire. Pour une liaison de puissance en 3G6², la référence Nexans disponible chez 123elec en couronne de 50m constitue une solution pratique pour les installations fixes exigeantes.
Câble FRN1X6G3 : dans quels bâtiments le choisir ?
Le câble FRN1X6G3 trouve tout son intérêt dans les bâtiments où un incendie peut avoir des conséquences fortes sur l’évacuation, la visibilité ou la protection des personnes.
Il est particulièrement indiqué pour les ERP, les IGH, les établissements de travail, les logements collectifs et les infrastructures où les câbles passent dans des zones communes ou techniques. Le fabricant Nexans précise que cette famille de câbles peut aussi être utilisée dans les établissements de travail et les logements.
Exemples d’utilisation du câble FRN1X6G3
Je vous donne quelques cas simples pour mieux vous situer :
projet
câble conseillé
Rénovation d’un commerce
Câble FRN1X6G3
Alimentation d’un tableau dans une cage d’escalier collective
Câble FRN1X6G3
Extension électrique dans une maison individuelle sans contrainte feu spéciale
Câble R2V possible
Installation dans un local technique d’immeuble
Câble FRN1X6G3
Liaison fixe extérieure ou industrielle standard
Câble R2V selon pose et protection
Dans un logement individuel, le câble R2V peut rester suffisant selon le projet. Dans un bâtiment à fort passage ou avec une exigence feu précise, je privilégie le câble FRN1X6G3.
Câble FRN1X6G3 : comment bien le choisir sur 123elec ?
Pour bien choisir un câble FRN1X6G3, vous devez regarder la section, le nombre de conducteurs et la longueur. La référence 3G6² correspond à trois conducteurs, dont un conducteur de terre, avec une section de 6mm². Elle convient à des usages de puissance selon le calibre de protection, la longueur de ligne et la chute de tension admise.
Sur 123elec, le câble électrique FR-N1X6G3 3G6² Nexans en couronne de 50m répond à un besoin clair : réaliser une liaison fixe robuste avec un câble sans halogène, adapté aux environnements où la sécurité incendie prime.
Les bons réflexes avant la pose
Je vous conseille de préparer le tracé avant l’achat. Cela permet de limiter les chutes, de choisir la bonne longueur et de prévoir les accessoires adaptés : gaine, chemin de câble, boîte de dérivation, coffret électrique ou protection modulaire.
Pour compléter votre installation, vous pouvez aussi consulter les guides 123elec sur le choix des câbles électriques et sur la différence entre fil et câble. Ces ressources aident à mieux comprendre la logique d’une installation conforme et durable.
Le câble FRN1X6G3 s’impose comme une solution fiable dès que la sécurité incendie devient prioritaire. Il se distingue du câble R2V par sa gaine sans halogène et par son meilleur comportement face au feu. Pour les ERP, les IGH et les installations fixes sensibles, il offre une réponse technique plus rassurante. Je vous recommande de choisir votre section avec soin et de vous appuyer sur les références 123elec pour associer qualité, conformité et facilité de pose.
Choisir un tableau électrique Schneider Electric demande plus qu’un simple calcul du nombre de rangées. Je vous propose ici une méthode différente : partir de votre usage réel, du niveau de confort que vous attendez, de la place disponible autour de la GTL et des évolutions possibles du logement. Le but est de vous aider à commander un coffret cohérent avec votre chantier.
Schneider Electric propose des solutions résidentielles dans l’univers Resi9, avec des tableaux nus, des modèles prééquipés, des disjoncteurs, des interrupteurs différentiels et des accessoires compatibles. Sur 123elec, la catégorie dédiée aux tableaux Schneider regroupe justement ces coffrets et appareillages pour organiser et protéger les circuits du logement.
Comment choisir son tableau électrique Schneider Electric selon votre profil de logement ?
Un tableau électrique Schneider Electric se choisit d’abord selon le niveau d’équipement du logement. Je ne regarde pas uniquement la surface. Deux logements de 80m² peuvent avoir des besoins très différents : l’un avec chauffage électrique, borne de recharge et volets motorisés, l’autre avec une installation plus simple.
Tableau électrique Schneider pour appartement compact
Dans un studio ou un appartement de petite surface, vous pouvez viser un coffret sobre, lisible et facile à compléter. Un coffret électrique Schneider 1 ou 2 rangées peut suffire si le nombre de circuits reste limité. Le modèle Resi9 nu 1 rangée 13 modules, référencé R9H13401 chez 123elec, peut par exemple être installé sur une goulotte GTL.
Je vous conseille cette logique pour un logement locatif, une rénovation légère ou un tableau secondaire placé dans une dépendance. Vous gardez une installation propre, sans acheter un coffret trop grand.
Tableau électrique Schneider Electric pour maison familiale
Dans une maison, je préfère voir plus large. Vous avez souvent plus de circuits spécialisés : plaque de cuisson, four, lave-linge, sèche-linge, chauffe-eau, VMC, chauffage, portail, éclairage extérieur ou prises de jardin. Un tableau électrique Schneider Electric 3 ou 4 rangées devient alors plus confortable.
Le coffret électrique SchneiderResi9 nu 3 rangées 13 modules R9H13403 disponible chez 123elec offre une base de 39 modules. C’est une solution intéressante si vous souhaitez composer votre tableau avec les protections exactes de votre installation.
type de logement
configuration utile
choix recommandé
Studio ou petit appartement
Peu de circuits spécialisés
Coffret électrique Schneider 1 à 2 rangées
Appartement familial
Cuisine équipée, lave-linge, chauffage partiel
Tableau électrique Schneider 2 à 3 rangées
Maison individuelle
Nombreux circuits et extérieur
Tableau électrique Schneider Electric 3 à 4 rangées
Dépendance ou garage
Circuits ciblés
Mini-tableau ou coffret secondaire
Comment choisir son tableau électrique Schneider Electric selon votre façon de travailler ?
Le bon choix dépend aussi de votre méthode. Je ne recommande pas le même produit à un professionnel qui prépare plusieurs chantiers par mois et à un particulier qui veut une base déjà claire.
Choisir un tableau prééquipé pour sécuriser la base
Le tableau prééquipé est pratique si vous voulez éviter de repartir de zéro. Vous disposez déjà d’une structure avec des protections intégrées, puis vous complétez selon les circuits à protéger. Sur 123elec, le tableau prééquipéResi9 XE 3 rangées comprend notamment 3 interrupteurs différentiels 40A et 10 disjoncteurs, avec la possibilité d’ajouter les composants adaptés à vos besoins.
Tableau électrique SCHNEIDER Resi9 XP 3 rangées 13 modules
Je trouve ce choix pertinent pour une rénovation complète, car il limite les oublis de base et offre une vision rapide du tableau. C’est aussi rassurant si vous voulez un coffret déjà organisé.
Choisir un tableau nu pour composer une installation précise
Le tableau nu s’adresse davantage aux installations sur mesure. Vous choisissez chaque disjoncteur, chaque interrupteur différentiel, chaque module de commande et chaque accessoire. Cette liberté demande plus de préparation, mais elle évite d’acheter des éléments inutiles.
Je vous conseille cette option si votre logement comporte des usages spécifiques : pompe à chaleur, piscine, atelier, borne de recharge ou production solaire. Dans ce cas, le tableau électrique Schneider Electric devient un vrai centre de répartition, pas seulement un coffret de protections.
Comment choisir son tableau électrique Schneider Electric selon les évolutions du logement ?
Un tableau trop juste peut devenir un problème dès le premier ajout d’équipement. Je préfère donc raisonner avec une réserve modulaire dès l’achat. Cette marge vous évite de remplacer le coffret après l’ajout d’un circuit extérieur ou d’un module de commande.
Prévoir une réserve visible et exploitable
Une réserve utile ne signifie pas seulement quelques emplacements libres. Il faut aussi garder de la place pour câbler proprement, identifier les circuits et poser des obturateurs sur les modules non utilisés. Je vous recommande de garder environ 20% d’espace libre, surtout dans une maison.
évolution possible
impact sur le tableau
marge à prévoir
Ajout de volets roulants
Nouveaux circuits ou modules de commande
2 à 4 modules
Borne de recharge
Protection dédiée
Selon puissance
Eclairage extérieur
Circuit supplémentaire
1 à 2 modules
Pompe à chaleur
Protections spécifiques
Selon équipement
Domotique
Modules de commande
2 modules et plus
Penser aux accessoires dès le choix du coffret
Un coffret électrique Schneider ne se limite pas à ses rangées. Les borniers, peignes, obturateurs, étiquettes, portes, rehausses ou accessoires GTL influencent le confort de pose. Je vous conseille de les intégrer dès la commande pour éviter une installation incomplète.
C’est souvent ce détail qui fait la différence entre un tableau simplement conforme et un tableau agréable à maintenir. Un repérage propre facilite les futures interventions, surtout si plusieurs personnes peuvent intervenir sur l’installation.
Comment choisir son tableau électrique Schneider Electric sans copier un schéma standard ?
Un schéma standard donne une base, mais votre logement mérite une lecture personnalisée. Je vous invite à regrouper les circuits par usage plutôt que de remplir les rangées au hasard. Cette méthode rend le tableau plus logique et plus simple à comprendre.
Organiser le tableau par zones de vie
Vous pouvez créer une rangée pour les circuits courants, une rangée pour la cuisine et les appareils spécialisés, puis une rangée pour les équipements extérieurs ou techniques. Cette approche reste très lisible. Elle aide aussi à localiser rapidement un défaut.
Par exemple, dans une maison avec jardin, je placerais les circuits extérieurs sur une zone dédiée : portail, prises de terrasse, éclairage de façade et dépendance. Vous évitez ainsi de mélanger ces usages avec les prises du séjour ou les circuits de chambres.
Adapter le choix aux pièces techniques
Les pièces techniques demandent une attention particulière. Un garage, une buanderie ou un local piscine peut nécessiter un tableau secondaire. Dans ce cas, un tableau électrique Schneider compact peut être plus pratique qu’un long retour de câbles vers le tableau principal.
Conseil 123elec Je vous conseille de faire un mini-plan de votre logement avant de choisir votre tableau électrique Schneider Electric. notez les pièces, les équipements fixes et les futurs projets. Vous verrez vite si un tableau 2 rangées suffit ou si un coffret 3 rangées apporte un vrai confort. ce réflexe évite les tableaux trop serrés et les ajouts bricolés après coup.
Pour choisir votre tableau électrique Schneider Electric, partez de votre logement, puis de vos usages et seulement ensuite du nombre de modules. Un tableau prééquipé convient très bien si vous cherchez une base rapide à compléter. Un coffret nu reste préférable si vous devez créer une installation plus précise avec des circuits techniques. La gamme Resi9 permet de couvrir de nombreux besoins résidentiels, du petit appartement à la maison évolutive. Chez 123elec, vous pouvez comparer les tableaux Schneider, les protections et les accessoires afin de composer un coffret adapté à votre installation.
Les tableaux Schneider Resi9 ne se choisissent pas uniquement sur une fiche technique. Je vous propose ici une approche plus pratique : partir de votre chantier, de votre façon de poser et de votre besoin réel. Ici, je vais plutôt vous aider à raisonner comme sur le terrain : rénovation, logement neuf, extension, tableau secondaire ou remplacement progressif d’un tableau existant.
La gamme Resi9 XE repose sur une logique de distribution embrochable, avec une alimentation directe des disjoncteurs sans vissage selon Schneider Electric. La gamme Resi9 XP, elle, reste liée à une distribution peignable avec raccordement classique à vis, une méthode connue de nombreux électriciens. Ces deux solutions appartiennent au même univers résidentiel Schneider, mais elles ne répondent pas au même rythme de chantier.
Tableaux Schneider Resi9 : quelle gamme pour une rénovation électrique ?
Dans une rénovation, le meilleur choix dépend souvent de l’état du tableau existant, de la place disponible et du temps prévu sur site. Je vous conseille de ne pas regarder seulement le prix du coffret, mais aussi la facilité de pose, la clarté du câblage et la possibilité d’ajouter de futurs circuits.
Resi9 XE pour une rénovation rapide et propre
La gamme Resi9 XE est intéressante si vous remplacez un ancien tableau et que vous voulez limiter les manipulations de câblage. Son système embrochable réduit les opérations de vissage pour l’alimentation des disjoncteurs, ce qui facilite la création d’un tableau net et homogène. Sur 123elec, la rubrique protection électrique Resi9 XE Schneider Electric met en avant des disjoncteurs, différentiels et répartiteurs sans vis pour une installation rapide et sûre.
Je la trouve pertinente dans une maison en cours de remise aux normes, avec plusieurs circuits classiques : prises, éclairage, volets roulants, chauffe-eau ou chauffage électrique. Vous gagnez en lisibilité, surtout si vous ajoutez des repères clairs sur chaque rangée.
Resi9 XP pour garder une architecture traditionnelle
La gamme Resi9 XP convient mieux si votre installation comporte déjà une logique de peignes et de serrage à vis. Elle parle aux professionnels qui veulent garder leurs habitudes, mais aussi aux particuliers très à l’aise avec les tableaux électriques. 123elec présente cette gamme avec des tableaux électriques, disjoncteurs et parafoudres à vis, destinés à une installation sécurisée.
Cette option reste cohérente pour une rénovation partielle, par exemple si vous conservez une partie des circuits et remplacez seulement certains appareillages modulaires.
Tableaux Schneider Resi9 : quel choix pour une maison neuve ?
Dans une maison neuve, vous avez l’avantage de partir d’une page blanche. Je vous recommande donc de penser le tableau comme un espace évolutif, pas comme une simple boîte de protection.
Prévoir assez de modules dès le départ
Un tableau électrique Schneider doit accueillir les circuits actuels, mais aussi les besoins à venir : borne de recharge, pompe à chaleur, motorisation de portail, prises extérieures, alarme, VMC, domotique ou tableau secondaire. Même si tous ces équipements ne sont pas installés dès le départ, réserver de la place vous évite une reprise coûteuse plus tard.
besoin du logement
solution à privilégier
raison principale
Maison neuve avec circuits standards
Resi9 XE
Pose fluide et tableau lisible
Maison avec équipements évolutifs
Resi9 XE ou mix XE/XP
Ajout plus simple selon les rangées
Installation avec habitudes de câblage classiques
Resi9 XP
Raccordement à vis connu
Tableau avec parafoudre dédié
Resi9 XP
Offre parafoudre bien identifiée
Utiliser un tableau prééquipé pour poser une base claire
Le tableau électrique prééquipé peut être une bonne base si vous voulez partir sur une structure déjà organisée. 123elec propose par exemple un tableau électrique prééquipé Schneider Resi9 XE 3 rangées 13 modules, avec 3 interrupteurs différentiels 40A et 10 disjoncteurs, à compléter selon vos besoins.
Je vous conseille ce type de coffret si vous souhaitez gagner du temps au démarrage, tout en gardant la possibilité d’ajouter les protections adaptées à votre logement.
Tableaux Schneider Resi9 : comment choisir selon les circuits à protéger ?
Tous les circuits n’ont pas le même rôle. Un circuit d’éclairage, une plaque de cuisson, une VMC ou un congélateur ne se traitent pas avec la même priorité. C’est ici que le choix entre Resi9 XE et Resi9 XP devient plus concret.
Les circuits classiques du logement
Pour les circuits les plus courants, comme les prises, l’éclairage ou les volets roulants, la gamme Resi9 XE offre une solution moderne et rapide à mettre en œuvre. Schneider Electric précise que la gamme comprend des disjoncteurs, interrupteurs différentiels, disjoncteurs différentiels, disjoncteurs arc et parafoudres.
Un exemple simple : dans un appartement rénové avec une cuisine neuve, je placerais volontiers les circuits prises, éclairage et petits équipements sur une base Resi9 XE, afin d’obtenir un tableau homogène et rapide à compléter.
Les circuits sensibles ou techniques
Pour certains circuits, la logique Resi9 XP peut rester très rassurante. Le serrage à vis garde une place appréciée quand vous souhaitez contrôler précisément chaque raccordement. C’est aussi une gamme utile si vous intégrez un parafoudre, puisque je vous rappelle que les parafoudres Resi9 XP sont pensés pour les installations résidentielles et compatibles avec les coffrets Resi9.
Voici une lecture pratique :
circuit ou équipement
gamme conseillée
exemple concret
Eclairage séjour et chambres
Resi9 XE
Pose rapide sur circuits standards
Prises de courant générales
Resi9 XE
Tableau clair et évolutif
Congélateur ou équipement dédié
Resi9 XP possible
Contrôle précis du serrage
Parafoudre
Resi9 XP
Intégration modulaire classique
Extension de garage
Tableau électrique prééquipé
Base prête à compléter
Tableaux Schneider Resi9 : les erreurs à éviter avant l’achat
Un tableau électrique se choisit avant tout avec méthode. Je vois souvent trois erreurs : sous-estimer le nombre de modules, mélanger les gammes sans logique, ou choisir un coffret trop petit pour économiser quelques euros.
Ne pas confondre rapidité et simplicité globale
La distribution embrochable de la gamme Resi9 XE facilite la pose, mais elle ne dispense pas de bien préparer le schéma électrique. Vous devez toujours identifier les circuits, répartir les protections différentielles et prévoir une réserve suffisante. Un tableau propre commence par un plan clair.
Ne pas choisir Resi9 XP seulement par habitude
La distribution peignable reste fiable et connue, mais elle n’est pas toujours la plus confortable si vous voulez aller vite sur une rénovation complète. Je vous invite à comparer le temps de pose, pas seulement le prix du matériel. Sur un chantier avec plusieurs tableaux, cette différence peut vite devenir visible.
Vérifier les compatibilités avant de compléter le tableau
Avant d’ajouter un disjoncteur Resi9, un interrupteur différentiel ou un parafoudre, vérifiez la gamme exacte : XE ou XP. Les deux univers appartiennent à Resi9, mais la logique de raccordement n’est pas la même. Schneider Electric indique par exemple qu’un disjoncteur modulaire Resi9 XP 1P+N 25A courbe C est un modèle peignable avec raccordement classique à vis.
Conseil 123elec Je vous conseille de dessiner votre tableau rangée par rangée avant de commander. Notez les circuits, les calibres, les différentiels et la place restante. Pour un logement évolutif, gardez au moins 20% de réserve dans le coffret. C’est simple, mais cela évite bien des reprises après la pose.
Les tableaux Schneider Resi9 offrent deux réponses complémentaires aux besoins du résidentiel. La gamme Resi9 XE se démarque par son confort de pose et sa distribution embrochable, idéale pour un tableau moderne et lisible. La gamme Resi9 XP conserve l’intérêt d’une distribution peignable à vis, pratique pour les installations classiques ou les circuits plus techniques. Je retiens une règle simple : partez de votre chantier, puis choisissez la gamme qui facilite vraiment la pose, la maintenance et les évolutions futures. Chez 123elec, vous pouvez retrouver les deux solutions pour composer un tableau électrique Schneider adapté à votre logement.
Vous envisagez de faire des travaux d’électricité chez vous ? Des équipements de protection individuelle vont s’avérer indispensables. Mais ce n’est pas tout. D’autres précautions sont à prendre pour une sécurité maximale sur votre chantier.
Couper le courant
C’est bien évidemment une action à réaliser avant de vous lancer. Il en va de votre sécurité. Couper le courant s’impose, quels que soient les travaux réalisés (ajouter une prise électrique ou un interrupteur, ajouter une lumière ou revoir une partie de votre installation électrique).
Travailler hors tension permet de supprimer le risque d’électrocution. Pour vérifier l’absence de tension après avoir coupé le disjoncteur de branchement, utilisez un VAT (vérificateur d’absence de tension). Cet appareil émet un signal sonore ou un signal lumineux si le courant n’est pas totalement coupé.
Utiliser des équipements de protection individuelle
Les lunettes ou le masque de protection protègent vos yeux, voire votre visage, des projections de métal en fusion en cas de court-circuit. Ils seront également utiles si vous devez percer pour installer une nouvelle prise, un interrupteur ou un système d’éclairage par exemple.
Les gants isolés sont également conseillés pour vos travaux électriques. Ils disposent d’une bonne capacité d’isolation afin de ne pas être en contact direct avec un courant électrique.
Le tapis isolant placé au sol assure, comme son nom l’indique, une bonne isolation pour éviter une électrocution.
Les chaussures de sécurité isolées permettent également de faire des travaux d’électricité de manière sécurisée. Elles assurent aussi la sécurité de vos pieds en cas de chute d’objets.
Si vous cherchez des équipements de qualité pour une protection optimale durant vos travaux électriques, retrouvez des équipements de protection individuelle chez 123elec. Vous trouverez également des équipements de travail pour faire vos travaux dans les meilleures conditions.
Assurer son environnement
Pour faire des travaux d’électricité en toute sécurité, évitez les travaux proches d’un point d’eau. De même, assurez-vous de ne pas avoir les mains mouillées lorsque vous touchez des fils électriques notamment.
Veillez également à ce que le chantier soit propre et organisé. Limiter les risques, c’est aussi réduire le risque d’accident pendant les travaux.
S’équiper du bon matériel
Tableau électrique, disjoncteurs, sections de fils, etc., pour faire des travaux d’électricité sécurisés, il est nécessaire de choisir les bons équipements adaptés à votre installation pour éviter tout risque de surtension, de court-circuit, etc. Prenez le temps de bien vous renseigner avant de commander tout ce dont vous avez besoin pour votre chantier.
Bien vérifier les fils électriques
En faisant des travaux sur votre installation électrique, soyez vigilant avec les fils dénudés, les prises endommagées, etc. Le risque d’accident électrique est important et les conséquences peuvent être lourdes, tant pour vous que pour votre logement. Aussi, veillez bien ce que tous les éléments électriques soient en parfait état et changez ceux qui semblent défectueux.
