Dans un bâtiment professionnel, le tableau électrique joue un rôle central dans la distribution, la protection et la continuité de service. Bureaux, commerces, cabinets, ateliers ou locaux administratifs imposent des besoins plus complexes que ceux d’un logement, avec davantage de circuits, des puissances supérieures et parfois une alimentation triphasée.
Pour composer un tableau électrique tertiaire Schneider Electric, il faut donc raisonner à la fois sur le coffret, la protection des départs, la protection différentielle et les fonctions de commande. Je vous propose de voir comment associer les solutions Schneider Electric afin de créer une installation claire, évolutive et adaptée à votre activité.
Comment choisir l’enveloppe de votre tableau électrique tertiaire Schneider Electric ?
Définir les besoins du bâtiment avant de choisir le coffret
La première étape consiste à recenser les équipements qui seront alimentés depuis le tableau. Un petit commerce équipé de quelques circuits d’éclairage et de prises n’aura pas les mêmes besoins qu’un plateau de bureaux avec climatisation, informatique, éclairage, enseigne et borne de recharge.
Je vous conseille donc d’identifier chaque circuit avant de sélectionner l’enveloppe. Cette préparation aide à déterminer le nombre de modules, le nombre de rangées et la réserve nécessaire pour de futurs équipements.
Prévoir une réserve pour faire évoluer l’installation
Un tableau dimensionné au plus juste devient vite contraignant. L’ajout d’une climatisation, d’un circuit informatique, d’une enseigne ou d’une nouvelle zone de travail peut exiger plusieurs modules supplémentaires.
Une réserve libre dans l’enveloppe simplifie ces modifications et évite de remplacer le coffret quelques années plus tard. Elle facilite aussi l’organisation des appareils et améliore la lisibilité lors des opérations de maintenance.
Pour un cabinet composé de plusieurs bureaux, par exemple, vous pouvez réserver des emplacements pour une future extension des prises, de l’éclairage ou des équipements techniques.
Conseil 123elec : prévoyez dès la conception du tableau quelques modules libres. Cette marge facilite les évolutions de votre installation et rend les interventions futures plus simples.
Quelles protections installer dans un tableau électrique tertiaire Schneider Electric ?
Protéger chaque circuit avec un disjoncteur adapté
Chaque départ doit disposer d’une protection cohérente avec la section des conducteurs, la nature du circuit, le courant prévu et les caractéristiques de l’installation.
La gamme Acti9 de Schneider Electric répond aux besoins des bâtiments tertiaires avec plusieurs familles de disjoncteurs modulaires. Schneider Electric présente notamment Acti9 iDT40 comme une gamme prévue pour les applications tertiaires, avec des appareils phase/neutre et différents pouvoirs de coupure selon les références.
Sur 123elec, la référence A9P71620 correspond par exemple à un Acti9 iDT40K 20A phase+neutre, courbe C et pouvoir de coupure de 4,5kA. Une autre solution, la référence A9PA2620, propose un Acti9 iDT40 XA 20A phase+neutre, courbe C et pouvoir de coupure de 6kA.
Pour des besoins plus élevés ou une distribution tétrapolaire, la gamme Acti9 iC60 offre aussi de nombreuses configurations. Le disjoncteur A9F77440, proposé par 123elec, dispose par exemple de 4 pôles, d’un calibre de 40A et d’un pouvoir de coupure annoncé à 10kA.
besoin
exemple de solution Schneider Electric
exemple d’usage
Circuit monophasé courant
Acti9 iDT40K
Prises ou éclairage de bureaux
Circuit monophasé avec pouvoir de coupure supérieur
Acti9 iDT40 XA
Départ tertiaire selon les caractéristiques du réseau
Distribution triphasée
Acti9 iC60 4P
Equipement triphasé ou tête de groupe
Le choix final doit toujours tenir compte des caractéristiques réelles de l’installation, en particulier du courant d’emploi, de la section des conducteurs et du courant de court-circuit présumé.
Ajouter une protection différentielle cohérente
La protection différentielle complète les disjoncteurs et participe à la protection des personnes face aux défauts d’isolement.
Schneider Electric propose plusieurs solutions Acti9 pour le tertiaire. La référence A9R11240 correspond par exemple à un interrupteur différentiel iID 40A 30mA type AC, tandis que la référence A9R11440 offre une version 4P 40A 30mA type AC pour les installations qui nécessitent une configuration tétrapolaire. 123elec indique que cette dernière vise les applications tertiaires.
Il existe également des blocs Vigi qui s’associent à certains disjoncteurs. Le bloc A9Q11225, par exemple, se couple avec un disjoncteur Acti9 iC60N et convient aux applications industrielles et au grand tertiaire.
Comment organiser un tableau électrique tertiaire Schneider Electric ?
Regrouper les circuits par usage
Une bonne organisation facilite l’exploitation quotidienne et les opérations de maintenance. Je recommande de regrouper les départs selon leur fonction : éclairage, prises, informatique, chauffage, climatisation, ventilation ou équipements spécifiques.
Dans un commerce, vous pouvez par exemple créer une zone dédiée à l’éclairage de la surface de vente, une autre pour les prises, puis isoler les équipements techniques tels que la climatisation ou l’enseigne.
Cette logique offre une lecture plus rapide du tableau. en cas de défaut sur un circuit, l’identification du départ concerné devient aussi plus simple.
Conserver une cohérence entre les appareils d’une même gamme
Les appareillages Schneider Electric Acti9 disposent de solutions conçues pour fonctionner ensemble, notamment pour la protection, la commande et la distribution. Schneider Electric présente Acti9 comme un système destiné à la protection, à la surveillance et au contrôle des installations électriques.
Sur certaines références iDT40, 123elec recommande d’utiliser des équipements de la même gamme pour simplifier le raccordement avec les peignes dédiés. C’est notamment le cas pour le disjoncteur A9PA2620 et plusieurs blocs différentiels iDT40.
Un tableau homogène limite les difficultés de compatibilité et rend le montage plus lisible.
Conseil 123elec : avant de commander les peignes, blocs différentiels et accessoires, vérifiez leur compatibilité avec la gamme de disjoncteurs choisie. Chez Schneider Electric, les familles iDT40 et iC60 disposent de leurs propres solutions de raccordement.

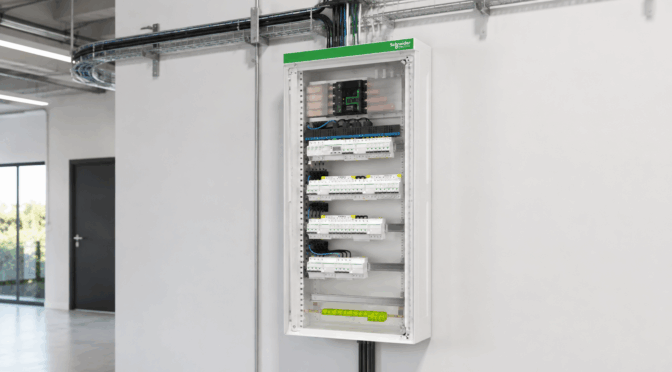

Organisation d’un tableau électrique tertiaire Schneider Electric
Quels équipements compléter dans un tableau électrique tertiaire Schneider Electric ?
Intégrer des appareils de commande selon les usages
Un tableau tertiaire ne sert pas uniquement à protéger les circuits. Il peut aussi assurer la commande de certains équipements.
Les contacteurs modulaires Acti9 peuvent, par exemple, piloter un circuit de puissance depuis une commande externe. Schneider Electric propose des contacteurs Acti9 pour les bâtiments industriels, résidentiels et commerciaux, avec une installation sur rail DIN.
La référence A9C24740 correspond à un contacteur Acti9 iDT40 CT 40A 3P+N 4NO 400V, destiné aux applications tertiaires et industrielles. La référence A9C24763 porte le calibre à 63A pour les projets qui exigent une capacité supérieure.
Ce type d’appareil peut trouver sa place pour la commande d’un éclairage, d’un équipement technique ou d’un groupe de circuits selon le schéma prévu.
Penser à la maintenance et à l’identification
Un tableau bien conçu doit aussi rester compréhensible après sa mise en service. Chaque rangée et chaque départ doivent être identifiés de façon claire afin de réduire les erreurs lors d’une intervention.
Je vous conseille de conserver le schéma du tableau à proximité, avec les références des principaux appareils. Cette précaution devient particulièrement utile dans un local commercial ou un immeuble de bureaux où plusieurs personnes peuvent intervenir sur l’installation au fil des années.
Schneider Electric propose aussi des auxiliaires et appareils de commande Acti9 qui peuvent enrichir l’installation selon les besoins, comme les déclencheurs à minimum de tension ou d’autres modules dédiés au contrôle des circuits. Vous pouvez consulter la sélection d’appareillage Schneider Electric pour le tertiaire proposée par 123elec.
Composer un tableau électrique tertiaire Schneider Electric demande donc de partir des usages réels du bâtiment, puis de dimensionner l’enveloppe et les protections en conséquence. Les gammes PrismaSeT et Acti9 permettent de réunir coffrets, disjoncteurs, protections différentielles et appareils de commande dans une architecture cohérente. Une organisation claire des départs et une réserve suffisante facilitent aussi les futures évolutions du bâtiment. Pour votre projet, vous pouvez retrouver sur 123elec une sélection de matériel électrique pour le tertiaire et l’industrie et comparer les références Schneider Electric adaptées à votre installation.
Dans un bâtiment tertiaire, la maintenance électrique ne se résume jamais à remplacer un appareil défaillant. Elle vise surtout à garantir la continuité de service, la sécurité des usagers et la lisibilité de l’installation dans le temps. Je vous propose de lire cet article pour voir comment structurer une maintenance efficace avec des équipements BAES, Resi9, Prismaset, modulaire, onduleurs et prises industrielles Mureva, en restant concret et proche du terrain. Les gammes citées couvrent justement des besoins complémentaires, depuis l’éclairage de sécurité jusqu’à la distribution et à l’alimentation secourue.
Maintenance des bâtiments tertiaires : pourquoi raisonner par fonctions
Dans le tertiaire, une maintenance pertinente commence par une lecture simple de l’installation. Il faut distinguer les fonctions vitales, comme l’évacuation et l’alimentation des charges critiques, les fonctions de distribution, puis les points d’usage exposés aux chocs, à l’humidité ou aux manipulations répétées. Schneider Electric propose des réponses par famille de produits, ce qui facilite le repérage des pièces, la standardisation des interventions et la remise en conformité lors d’une rénovation partielle.
Je le constate souvent dans les bâtiments de bureaux, les commerces, les ateliers légers ou les établissements recevant du public : une installation devient coûteuse à maintenir quand elle mélange des coffrets, protections et appareillages sans logique commune. A l’inverse, une architecture cohérente permet de gagner du temps au diagnostic, de réduire les arrêts de service et de fiabiliser les opérations périodiques.
Où la maintenance fait vraiment la différence
Un local tertiaire doit rester exploitable même lorsqu’un incident survient. C’est précisément là que les BAES sécurisent les cheminements, que les onduleurs maintiennent les charges sensibles, que les coffrets Prismaset organisent la distribution et que les solutions Mureva protègent les prises dans les zones plus exigeantes. Cette logique par usage aide aussi à mieux planifier les contrôles préventifs.
Maintenance des bâtiments tertiaires : sécuriser l’évacuation avec les BAES Schneider Electric
Dans un plan de maintenance tertiaire, l’éclairage de sécurité reste un point prioritaire. Schneider Electric présente ses BAES comme des équipements destinés à permettre l’évacuation du bâtiment en cas de coupure de courant, avec un balisage fiable et visible. Pour un gestionnaire technique, cela signifie qu’un défaut sur un bloc ne doit jamais être traité comme une panne mineure.
Je vous conseille de raisonner zone par zone : circulations, sorties, escaliers, halls et locaux techniques. Sur le terrain, un bloc autotestable simplifie déjà la maintenance courante, car il facilite l’identification d’une anomalie sans multiplier les essais manuels. Certaines références Schneider, comme des blocs d’évacuation ou des modèles adressables, existent avec des caractéristiques utiles en tertiaire, par exemple une autonomie de 1h, une certification NF performance SATI selon les modèles, une protection IP42 et une tenue aux chocs IK07 pour certains produits.
Exemples d’usages concrets des BAES
Dans un petit immeuble de bureaux, un bloc d’évacuation Schneider peut couvrir les circulations et les sorties avec une maintenance périodique claire. Dans un établissement plus structuré, un modèle plus technique ou adressable se révèle pertinent pour gagner en supervision. Sur 123elec, vous retrouvez d’ailleurs une sélection dédiée à l’éclairage de secours Schneider, utile pour homogénéiser un parc ou remplacer rapidement une référence existante.
Conseils 123elec :
Je recommande de tenir un tableau de suivi très simple pour chaque BAES : emplacement, référence, date de pose, résultat du dernier contrôle, autonomie constatée et date de remplacement prévue de la batterie. Ce document réduit fortement les oublis lors des visites de maintenance.
Maintenance des bâtiments tertiaires : organiser la distribution avec Schneider Prismaset, Resi9 et le modulaire
Pour la distribution, il faut distinguer l’usage principal du tableau. La gamme Prismaset S et Prismaset XS est présentée par Schneider Electric comme conçue pour le tertiaire et le résidentiel, avec des coffrets muraux tout-en-un. Cette orientation en fait une base intéressante pour les tableaux d’étage, les petits tableaux divisionnaires ou les extensions de locaux professionnels.
La gamme Resi9, elle, est décrite par Schneider Electric comme un système complet et simple à mettre en œuvre, adapté au neuf comme à la rénovation. Je la vois comme une solution très pratique pour des zones tertiaires simples, des annexes, des petits locaux techniques, des bureaux indépendants ou des remises à niveau ciblées. Elle n’a pas vocation à remplacer toute la logique tertiaire spécialisée, mais elle peut très bien compléter un site lorsqu’on cherche de la lisibilité, de la disponibilité produit et une maintenance rapide. 123elec rappelle d’ailleurs que l’offre Resi9 regroupe tableaux, disjoncteurs et interrupteurs différentiels pour moderniser ou optimiser une installation.
Comment choisir entre Prismaset et Resi9
besoin sur site
gamme la plus cohérente
intérêt en maintenance
Tableau mural de distribution pour petit tertiaire ou rénovation structurée
Annexe, bureau isolé, local simple, petite rénovation
Resi9
Mise en œuvre rapide, composants faciles à remplacer
Ajout de protections dans un coffret compact
Modulaire
Intervention ciblée sans refaire tout le tableau
Ce tableau ne remplace pas une étude, mais il aide à arbitrer. Je préfère toujours une solution simple, repérée et homogène plutôt qu’un tableau bricolé au fil des urgences. C’est meilleur pour l’exploitant et pour l’électricien qui interviendra dans 3 ans.
L’intérêt du modulaire pour les opérations courantes
La maintenance tertiaire demande souvent des remplacements unitaires : un disjoncteur, un différentiel, un accessoire de coffret, un obturateur, un appareillage complémentaire. Le format modulaire permet précisément cette souplesse. Schneider indique par exemple que certains accessoires de finition Resi9 sont compatibles avec des coffrets Resi9 mais aussi avec Primaset XS et S, ce qui peut simplifier le maintien en condition opérationnelle de plusieurs zones d’un même bâtiment.
Maintenance des bâtiments tertiaires : protéger la continuité de service avec les onduleurs et les prises industrielles Schneider Mureva
Dans un bâtiment tertiaire, toutes les charges ne demandent pas le même niveau de secours. Un poste informatique isolé, une baie réseau, un contrôle d’accès, une caisse, une petite GTB ou un équipement de sûreté ne se traitent pas de la même manière. Schneider Electric présente ses onduleurs Easy Ups 3S comme adaptés à la protection de charges critiques dans les petits et moyens bâtiments, avec une logique de simplicité de configuration, d’usage et de maintenance. Pour des besoins plus évolutifs, Schneider propose aussi un Easy Ups modulaire triphasé avec conception modulaire et redondance n+1.
Je vous conseille donc de hiérarchiser vos charges avant d’acheter. Pour de petites applications, 123elec distribue des onduleurs Schneider destinés à protéger contre les coupures, surtensions et fluctuations de tension. Pour une salle informatique ou un bâtiment avec services sensibles, il faut raisonner puissance, autonomie, criticité et accès maintenance. Un onduleur bien choisi évite des arrêts inutiles et protège aussi la réputation du site.
Pourquoi les prises industrielles Schneider mureva ont leur place en tertiaire
On pense parfois que les prises industrielles Schneider Mureva concernent seulement l’industrie lourde. En réalité, elles sont très utiles dans beaucoup de bâtiments tertiaires : atelier de maintenance, local extérieur, zone de livraison, cuisine professionnelle, espace événementiel, parking technique ou local de services généraux. Schneider présente certains coffrets Mureva pour prises IEC comme adaptés aux applications tertiaires et industrielles, simples à installer et robustes face aux contraintes extérieures. Des mini coffrets Mureva sont aussi compatibles avec des composants de la gamme Resi9, ce qui aide à créer des ensembles compacts et cohérents.
Autre point intéressant, la famille Mureva couvre aussi des prises et appareillages robustes pour environnements exposés. Schneider décrit par exemple une prise RJ45 Mureva Styl avec protection IP55 et tenue IK07, ce qui illustre bien l’intérêt de cette logique produit dans les zones où la maintenance subit humidité, poussière ou chocs. Sur le terrain, cela réduit les remplacements prématurés et les interventions répétées.
