Lorsqu’un orage éclate, vos équipements électriques peuvent être mis en péril en quelques millisecondes. C’est là qu’intervient le parafoudre, un dispositif indispensable pour canaliser les surtensions vers la terre avant qu’elles n’atteignent vos appareils. Parmi les parafoudres les plus efficaces sur le marché, on retrouve la gamme Resi9 XP de Schneider Electric.
Dans cet article, je vous propose de découvrir pourquoi le parafoudre est un élément clé de votre sécurité électrique, les critères pour bien le choisir, avec un zoom sur la gamme Resi9 Schneider Electric.
Pourquoi installer un parafoudre ?
Les dangers de la foudre pour votre installation électrique
Une surtension due à la foudre peut provoquer des dégâts irréversibles sur vos équipements électriques : électroménager grillé, domotique hors service, voire départ d’incendie. La foudre, même si elle ne touche pas directement votre maison, peut impacter le réseau à plusieurs kilomètres. C’est pourquoi il est crucial d’installer ce dispositif en tête de tableau. Il agit comme un bouclier en déviant les surtensions vers la terre.
Les bénéfices d’un parafoudre efficace
Un parafoudre de qualité, comme ceux de la gamme Resi9 XP, protège à la fois vos circuits électriques et vos appareils sensibles. Vous gagnez en sérénité tout en évitant des réparations coûteuses. Ce dispositif est d’ailleurs obligatoire dans certains cas selon la norme NF C 15-100, par exemple : dans les zones AQ2 (département où le risque d’impact de la foudre est considéré comme élevé) ou si le logement est alimenté par une ligne aérienne.
Pour en savoir plus sur les parafoudres et leur caractère obligatoire, je vous invite à lire les articles « Comment fonctionne un parafoudre » et « Parafoudre : la protection de votre logement lors d’orage ».
Présentation de la gamme Resi9 XP de Schneider Electric

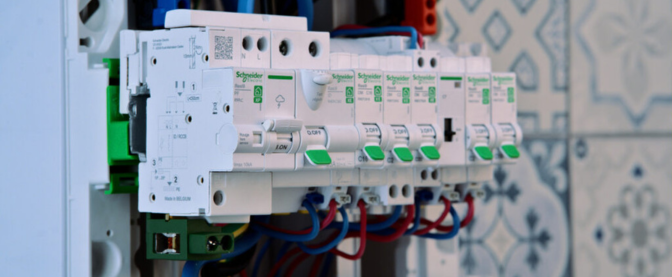

Schneider Electric propose une gamme de parafoudre Resi9 XP, spécialement conçue pour les installations résidentielles. Les dispositifs de protection Resi9 XP (serrage à vis) sont compatibles avec les coffrets Resi9 et s’intègrent facilement grâce à leur format modulaire.
Installer un modèle Resi9 XP, c’est opter pour la fiabilité et la simplicité. Schneider Electric garantit des composants de haute qualité et conformes aux normes internationales et homologations (NF, CE, EN 61643-11, CEI 61643-11).
Les parafoudres Resi9 XP sont dits monoblocs. Une fois que le parafoudre a évacué la foudre, il faut remplacer complètement l’appareillage par un modèle neuf. C’est un parafoudre qu’on peut aussi appeler à fin de vie.
Comment choisir son parafoudre ?
Même si l’installation d’un parafoudre n’est pas toujours obligatoire selon votre localisation, il reste tout à fait possible et parfois judicieux d’en installer un pour protéger vos équipements électriques sensibles.
Les différents types de parafoudre
Plusieurs types de dispositifs sont disponibles :
• Type 1 : recommandé pour les logements équipés d’un
paratonnerre, situés en dehors des zones classées AQ2.
• Type 2 : couramment utilisé par les électriciens professionnels dans les départements classés AQ2. Schneider Electric propose des parafoudres de type 2 fiables et faciles à installer.
• Type 3 : utilisé en complément du Type 2, il protège les lignes téléphoniques ainsi que les équipements multimédias et informatiques sensibles aux surtensions.
Enfin, si un appareil sensible se trouve à plus de 10 mètres du dernier parafoudre, l’utilisation d’une multiprise avec protection intégrée contre la foudre peut être envisagée, bien que ce ne soit pas obligatoire.
Dans une zone non obligatoire, un parafoudre de Type 2 est généralement suffisant.
Choisir son parafoudre : monophasé ou triphasé

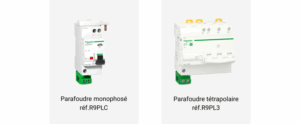

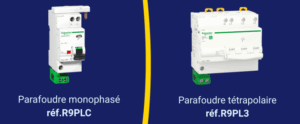

Un parafoudre monophasé (ex : R9PLC) suffit pour la majorité des habitations (230V). En revanche, dans les grandes maisons ou les installations professionnelles en 400V, optez pour un modèle triphasé. Par exemple, le Resi9 XP R9PL3 est parfaitement adapté à ce type de réseau.
Capacité d’écoulement et protection
La capacité d’écoulement d’un parafoudre est le courant de décharge qu’il peut supporter et évacuer en cas de surtension due à la foudre. Ce courant, en kiloampères (kA), est défini par « In » (courant nominal) et « Imax » (maximal). Il varie selon l’exposition à la foudre, pouvant aller de 1 à 100 kA dans les cas extrêmes.
La foudre frappe rarement directement les habitations, touchant plutôt pylônes, transformateurs ou paratonnerres, ce qui réduit l’impact sur les installations domestiques.
Le choix d’un parafoudre dépend du risque local : en zone urbaine peu exposée, 10 kA suffisent ; dans les régions montagneuses ou fortement exposées, 40 kA sont recommandés.
Certains modèles atteignent 100 kA, mais cette valeur ne concerne que des cas exceptionnels, rarement observés dans les installations domestiques.
Installation et maintenance des parafoudres Resi9 XP

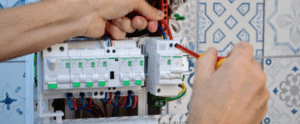

Guide d’installation pas à pas
1. Coupez l’alimentation générale.
2. Fixez le parafoudre Resi9 XP sur le rail DIN de votre tableau, en tête de l’installation.
3. Raccordez le parafoudre à un disjoncteur de protection dédié (calibre conseillé : 20A).
4. Reliez-le à la terre avec un câble de 6mm² minimum.
5. Remettez sous tension et vérifiez le voyant (si rouge = hors service).
Conseils pour une maintenance efficace
Un parafoudre n’a pas besoin d’entretien fréquent, mais je vous conseille de vérifier régulièrement l’état du témoin visuel. Si le voyant du parafoudre gamme Resi9 devient rouge, il faut le remplacer. Cela se fait en quelques secondes, sans outils spécifiques.
Conclusion
En choisissant un parafoudre de la gamme Resi9 XP Schneider Electric, vous assurez une protection optimale de votre installation électrique. Prenez en compte les caractéristiques techniques et les besoins spécifiques de votre installation pour faire le meilleur choix.
