L’installation d’un Dispositif de Connexion Luminaire (DCL) est une étape clé dans la mise en place d’un système d’éclairage sécurisé et fonctionnel. Cependant, pour s’assurer que l’installation est correcte et qu’elle fonctionne de manière optimale, il est indispensable de réaliser plusieurs tests et vérifications après la pose. Cet article vous guide à travers ces étapes essentielles, en commençant par une explication détaillée de ce qu’est un DCL. Allez, c’est parti !
Qu’est-ce qu’un DCL ?

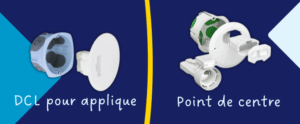

Un Dispositif de Connexion Luminaire, ou « DCL », est un élément normalisé utilisé pour connecter un luminaire au réseau électrique du logement. Le DCL permet une connexion fiable entre le luminaire et le réseau électrique, facilitant l’installation et le remplacement des luminaires tout en garantissant la sécurité électrique. Il existe les DCL pour applique ou les points de centre (installation au plafond).
Conformément à la norme NF C 15-100, il est obligatoire dans les constructions neuves et lors de rénovations importantes. Le DCL se compose généralement d’un boîtier encastrable, d’une prise de courant dédiée aux luminaires et d’un bornier de connexion permettant de raccorder les fils électriques.
Cette configuration facilite non seulement l’installation initiale, mais aussi le remplacement futur des luminaires sans avoir à manipuler directement les fils électriques, réduisant ainsi les risques d’accidents.
Voyons maintenant quels sont les tests DCL à effectuer pour valider une installation correcte
Étape 1 : vérifier la connexion et l’isolation de la DCL
Après l’installation du DCL, la première étape consiste à vérifier la connexion des fils électriques. Pour cela, assurez-vous que les fils phase, neutre et terre sont correctement insérés dans les borniers correspondants et solidement fixés. Une connexion lâche ou mal fixée peut entraîner des dysfonctionnements ou des risques d’incendie.
Ensuite, effectuez un test d’isolement pour vérifier que l’installation est correctement isolée et qu’il n’y a pas de fuite de courant entre les conducteurs ou vers la terre. Utilisez un mégohmmètre pour mesurer la résistance d’isolement : une valeur élevée (au moins 1 MΩ sous 500 V DC) indique une bonne isolation, tandis qu’une valeur basse peut signaler des problèmes d’isolation nécessitant une intervention.
⚠ Réalisez toutes ces vérifications hors tension afin d’éviter tout risque d’accident.
Étape 2 : vérifier le fonctionnement du luminaire
Une fois la vérification de l’isolation terminée, il est important de tester le fonctionnement du luminaire lui-même. Dans un premier temps, commencez par brancher la douille DCL fournie avec le boîtier et insérez-y une ampoule standard. Cette étape permet de vérifier le bon câblage de l’installation sans risquer d’endommager un luminaire définitif, souvent plus coûteux et plus sensible aux défauts. Vérifiez que l’ampoule s’allume correctement sans scintillements ou coupures avec l’interrupteur. Testez également le bon fonctionnement de l’interrupteur pour vous assurer qu’il commande correctement l’éclairage.
Si des problèmes sont détectés, ils peuvent être dus à un mauvais câblage ou à une défaillance de l’éclairage ou de l’interrupteur, nécessitant une vérification et une correction minutieuses. Si tout fonctionne bien, vous pouvez brancher votre luminaire.
Étape 3 : contrôler la sécurité de l’installation électrique
Enfin, pour terminer ce processus de test DCL, il est essentiel de s’assurer que l’installation électrique respecte toutes les normes de sécurité. Cela inclut la vérification de la présence et du bon raccordement du fil de terre. Ceci est crucial pour la protection contre les chocs électriques.
Fixez et protégez correctement le DCL et les câbles, surtout dans les environnements exposés à des risques de dommages mécaniques. Respectez scrupuleusement la norme NF C 15-100 pour garantir une installation sécurisée et durable.
Validez aussi le bon fonctionnement en testant le déclenchement via l’interrupteur différentiel du tableau, en appuyant sur le bouton test. Ça fait partie du contrôle global de sécurité après raccordement.
Pour finir, assurez-vous d’ancrer solidement le boîtier DCL dans la cloison ou le plafond afin d’éviter tout arrachement lors de la pose ou du remplacement d’un luminaire.
En résumé, réaliser des tests et vérifications après l’installation d’un DCL est indispensable pour assurer un fonctionnement optimal et sécurisé de vos éclairages. De la vérification des connexions à l’isolement, en passant par les tests de fonctionnalité et de sécurité, chaque étape contribue à garantir une installation fiable et conforme aux normes.
