Quelle différence entre une prise RJ45 catégorie 5 et 6 ?

Quelle différence entre une prise RJ45 catégorie 5 et 6 ?

Vous ne connaissez pas énormément le domaine de l’électricité. Vous avez besoin d’informations pertinentes sur le réseau de communication d’un logement et notamment la connectique RJ45. En effet, pour connecter le multimédia dans votre maison, et plus particulièrement Internet, la télévision, le téléphone, l’utilisation de prises RJ45 est recommandée voire nécessaire selon les travaux réalisés. Cependant, quelle est la différence entre une prise RJ45 catégorie 5 et catégorie 6 ?

A quoi sert une prise RJ45 ?

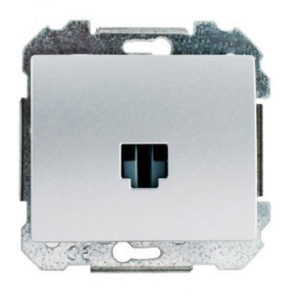

Prise RJ45 Siemens Delta IrisCommençons par le commencement ! Savez-vous ce qu’est une prise RJ45 et quel rôle joue cet appareillage dans votre installation électrique ?

Avec l’essor des nouvelles technologies et les objets connectés, la maison se doit de pouvoir accueillir le multimédia pour améliorer le confort des occupants. Pour les constructions neuves, les extensions et les rénovations complètes, la pose de prises RJ45 est obligatoire ainsi que la mise en place d’un réseau VDI (Voix, Données, Images) notamment avec l’installation d’un tableau de communication.

La prise RJ45 (RJ pour Registered Jack), aussi appelée connecteur RJ45 ou port Ethernet, est un connecteur qui permet de diffuser le réseau Ethernet c’est-à-dire le courant faible et les flux d’informations dans le logement pour alimenter les appareils tels que la télévision, l’accès à Internet pour l’ordinateur ou encore le téléphone.

La prise RJ45 remplace progressivement les prises téléphone en T.

Prise RJ45 cat. 5 ou 6 : que choisir ?

La prise RJ45 reçoit du câble RJ45 spécifique pour la transmission du courant faible. Cependant, il existe différents types de câble dont le câble RJ45 catégorie 5, catégorie 6 et grade 3. Pour choisir la prise RJ45 qui correspond à vos besoins, vous devez connaître le type de câble installé ou que vous allez installer.

Il est donc possible de brancher du câble catégorie 5  sur une prise RJ45 cat 5 et du câble catégorie 6 sur une prise RJ45 cat 6. En effet, la section des câbles est différente entre les deux catégories. Concernant le Grade 3, il peut être raccordé avec des RJ45 cat 6a ou grade 3.

Différence entre cat 5, cat 6 et grade 3

Ce qui diffère entre les types de RJ45 est la bande passante. Selon vos besoins, vous devez d’abord choisir le câble adapté. Ensuite, en découle le type de prises RJ45 correspondant :

  • Le câble Catégorie 5 et 5e, très utilisé pour le câblage de réseaux Ethernet domestique, permet un débit de 100Mbits/s sur 100 m pour une fréquence de 100 Mhz.
  • Le câble Catégorie 6, offre de meilleures performances. Il supporte un débit maximal de 1Gbits/s sur 100 m pour une fréquence de 250 Mhz.
  • Quant au câble grade 3, il permet des débits jusqu’à 10GBits/s pour une fréquence de 2200 Mhz. Cela lui confère en plus la possibilité de passer des signaux TNT terrestres ou satellites.

Aujourd’hui, pour une rénovation, vous pouvez tout à fait opter pour la catégorie 5. Cependant, pour les constructions neuves, le câble catégorie 6 est le minimum requis. Le câble grade 3 semble être l’avenir dans les installations électriques domestiques.

1.7/5 - (503 votes)

22 réflexions sur « Quelle différence entre une prise RJ45 catégorie 5 et 6 ? »

    1. Bonjour GHK,
      les informations que nous indiquons dans notre article correspondent à des données génériques communiquées par les fabricants sur une longueur de 100m. Cependant, vous pouvez effectivement, selon votre installation, avoir des débits différents.
      Bel après-midi.
      L’équipe 123elec.

    1. Bonjour Vongsouthi,
      Le branchement sera possible mais le débit sera égal à la plus petite catégorie, ici en 5, soit environ 100Mb/s.
      En vous souhaitant une bonne fin de journée.
      Cordialement,
      L’équipe 123elec.

    2. Up, je me pose la même question. Je viens de prendre un RJ45 cat 6 de 10m de long pour pouvoir mettre mon pc à l’autre bout de la pièce, mais ça marche pas. A la base j’avais un rj45 cat 5 de moins d’1m et ça marche…

      Est-ce possible que ça vienne du câble?

      1. Bonjour Alex Sanders,
        le problème vient certainement du câble. Nous vous invitons à contacter notre service client au 04 81 12 00 80 ou via notre site si vous souhaitez avoir des conseils techniques pour votre câble.
        Bon après-midi
        L’équipe 123elec

  1. Bonjour,
    Chez moi, j’ai les cables Rj45 en grade 3 mtvs et les prises murales Rj45 en 5e, est ce normal ? Et quel debit maximal théorique pourrais-je avoir?
    Toutes ces questions car je vais être bientôt raccorder à la fibre optique.
    Cordialement, merci.

  2. Bonjour mon cable est un cat5 et ma prise murale rj45 également grade1 et mon connecteur RJ45 cat6 du tableau est ce compatible ? Ou dois je changer des choses ?

    Merci d’avance

    1. Bonjour Michael,
      Ces produits sont compatibles mais votre débit sera limité à 100Mb/s. Pour un usage « classique » cela ne pose pas de problème.
      Bonne journée à vous.
      Cordialement,
      L’équipe 123elec

  3. Bonjour,
    je voudrai installer un câble ethernet pour relier la box à ma TV , longueur du câble , 20m.
    que dois-je utiliser comme câble , et prises ?
    merci

    1. Bonjour Thieblemont,
      Pour relier votre Box internet à votre box TV ou votre TV connecté, il vous faut un câble RJ45 catégorie 6 avec des prises murales RJ45 catégorie 6. Ensuite il faudra deux cordons RJ45 mâle-mâle, pour relier de la box à la prise et le prise à la TV.
      Bonne journée à vous.
      Cordialement
      L’équipe 123elec

  4. Bonjour,
    J’aimerai savoir la différence entre une prise Rj 45 cat 6 et Rj 45 cat 6a ?
    Avec une Rj 45 cat 6 puis-je avoir la télé ou faut-il obligatoirement une cat 6a ?

    1. Bonjour M. Fernandes,
      La différence se fait au niveau du blindage. Pour passer la TNT par la prise RJ45, nous vous conseillons la prise cat6A.
      Belle journée à vous.
      L’équipe 123elec.

  5. Bonjour
    Est-ce que l’on peut câbler l’intérieur de la maison avec du câble ptt extérieur noir ? C’est le même que celui qui arrive de l’exterieur Peut -On l’utiliser pour aller du DTI à une prise RJ45 que l’on doit câbler (fil blanc et gris)?
    En vous remerciant

    1. Bonjour M. Vinot,
      Non, ce câble noir est réservé pour la pose en extérieur. Pour l’intérieur, il vous faut du câble RJ45 cat 6 ou du grade 3.
      Cordialement,
      L’équipe 123elec.

  6. Bonjour,
    Je dois acheter des connecteurs rj45 pour relier le câble UTP cat. 6 à un panneau de brassage.
    Comment savoir si une fiche rj45 permet d’exploiter totalement les performances d’un câble cat. 6, à savoir un débit de données jusqu’à 250 MHz ? Car souvent, le produit dit être compatible avec tous les types de câbles tels que du Cat 5, Cat 5e, Cat 6.
    Merci pour votre éclairage,
    Stéphane

    1. Bonjour M. Ruelle,
      Nous vous conseillons de prendre la même catégorie de câble pour les connecteurs, vous aurez ainsi le débit optimal. Il faudra donc prendre des connecteurs cat6.
      Cordialement,
      L’équipe 123elec.

  7. Bonjour, la fibre a été installé il y’a pas longtemps chez moi. Mes prises ainsi que mes câbles muraux sont de cat5. Tout se passe en wifi à la maison sauf ma PlayStation ( ma chambre ). La box sera dans mon salon, est il possible que je change uniquement la prise et le câble du salon et de la chambre en cat6 et de laisser les autres en cat 5

    1. Bonjour Bastien,
      Oui, vous pouvez parfaitement laisser les autres câbles et prises en cat 5, avec la fibre le débit sur ces prises sera de 100mb maximum.
      Sur le câble en catégorie 6 et la prise en catégorie 6, vous aurez un débit max de 1Gb.
      Cordialement,
      L’équipe 123elec

    1. Bonjour Ben,
      Nous ne comprenons pas bien votre demande, actuellement, il faut privilégier les prises RJ45 cat6 voir cat6a STP.
      Les prises sont reconnaissables car elles ont une partie en métal pour le fil de masse, si il n’y a pas cette partie en métal, c’est du catégorie 5.
      Cordialement,
      L’équipe 123elec
