Vous souhaitez installer un tableau électrique dans votre
logement ? Que ce soit dans le cadre d’une rénovation ou d’une construction neuve, cette étape est essentielle pour garantir la distribution de l’électricité en toute sécurité. Pas de panique ! Avec les bonnes informations et un minimum de rigueur, vous pourrez effectuer cette installation vous-même. Voici un guide clair et accessible pour vous accompagner à chaque étape.
L’importance d’une bonne installation de tableau électrique
Le tableau électrique est le cerveau de votre installation électrique. Il assure la répartition du courant vers les différents circuits de votre habitation tout en protégeant votre équipement et ses occupants. Une installation conforme aux normes en vigueur (NF C 15-100 en France) permet d’éviter les courts-circuits et les risques d’incendie.
Un tableau bien conçu facilite aussi les interventions ultérieures, comme l’ajout d’un circuit ou le remplacement d’un disjoncteur.
Quel est le matériel requis pour installer un tableau électrique ?

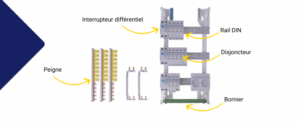

Avant de vous lancer dans la pose d’un tableau électrique, assurez-vous d’avoir le bon matériel. Voici les éléments dont vous avez besoin pour des travaux dans de bonnes conditions :
• Un tableau électrique avec un rail DIN (1 à 4 rangées avec 13 ou 18 modules) ;
• Un disjoncteur de branchement ;
• Des disjoncteurs divisionnaires (10A, 16A, 20A, etc.) adaptés à vos circuits ;
• Un disjoncteur ou interrupteur différentiel (30 mA) par groupe de circuits ;
• Des peignes de raccordement et borniers de connexion ;
• Une GTL pour accueillir le tableau et autres équipements (ex : coffret de communication) ;
• Un tournevis isolé, une pince coupante et une pince à dénuder ;
• Un VAT (vérificateur d’absence de tension) pour vérifier la tension.
Quand vous avez regroupé tout le matériel nécessaire, vous pouvez passer à l’installation du tableau électrique.

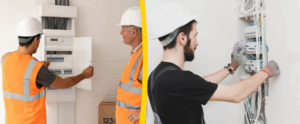

Les étapes d’installation de votre coffret de répartition
Maintenant, passons aux choses sérieuses et découvrez étape par étape comment vous allez installer votre coffret électrique. Il est important que vous vous référiez toujours à la norme NF C 15-100.
- Dans un premier temps, pensez à couper le courant. En effet, avant toute manipulation, coupez l’alimentation électrique au niveau du disjoncteur principal.
- Identifier les arrivées de gaines du logement afin de pouvoir organiser et préparer le passage des gaines dans le GTL ou le tableau.
- Dans un deuxième temps, fixez le tableau électrique au mur ou dans une GTL (gaine technique de logement). Pour le faire, positionnez le coffret à une hauteur comprise entre 0,90m et 1m80. Percez et fixez-le solidement au mur.
- Ensuite, installez les dispositifs de protection. Pour cela, placez les interrupteurs différentiels et les disjoncteurs sur le rail DIN en respectant le schéma de répartition des circuits. Pour plus de détail sur l’organisation d’un tableau électrique, je vous invite à lire l’article « Comment organiser son tableau électrique ».

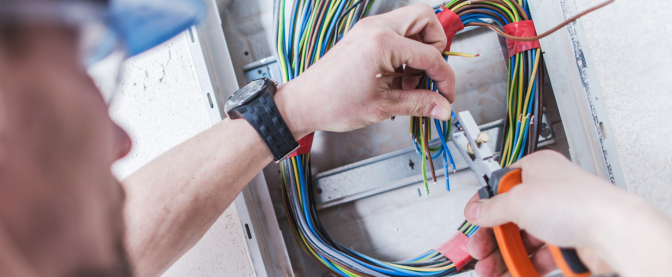

- Raccordez ensuite les fils. Connectez chaque circuit à son disjoncteur (phase et neutre) et reliez les différents éléments avec les peignes de raccordement.
- Enfin, vérifiez et testez votre installation. Contrôlez les connexions avec un multimètre avant de remettre sous tension.
- Refermez votre coffret et réarmez le courant.
Quelques conseils pour installer un tableau électrique de façon sécurisée
• Respectez le code couleur des fils : bleu pour le neutre, rouge/marron/noir pour la phase, vert/jaune pour la terre.
• Laissez de la place dans le tableau pour d’éventuelles extensions (20% de réserve au minimum, selon la norme).
• Ne surchargez pas un même disjoncteur avec trop d’appareils.
• Si vous avez un doute, faites appel à un professionnel.
Vous trouverez des informations détaillées dans la norme NF C 15-100.
Réussissez votre projet d’installation avec 123elec
Chez 123elec, nous vous proposons du matériel électrique de qualité à prix compétitif. Retrouvez nos tableaux électriques pré-équipés, nos disjoncteurs et tout le nécessaire pour une installation facile et conforme. Et en cas de besoin, notre service client est là pour vous conseiller !
Pour conclure, l’installation d’un tableau électrique est une étape clé pour garantir la sécurité de votre installation électrique. Avec les bons outils, une bonne organisation et les conseils présentés dans cet article, vous pouvez réaliser cette opération en toute sérénité. Si vous cherchez du matériel fiable et de qualité, pensez à 123elec. Maintenant, à vous de jouer.
