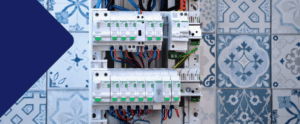

Développé par Schneider Electric, le disjoncteur Resi9 XE a été conçu pour simplifier la vie des électriciens sur le terrain, tout en restant accessible aux particuliers.
Fiable, rapide à installer et conforme aux exigences normatives, il s’impose comme un allié incontournable dans la mise en œuvre des tableaux électriques résidentiels.
Dans cet article, je vous propose de découvrir son principe de fonctionnement, les caractéristiques techniques et les étapes essentielles pour réussir son intégration dans un tableau électrique résidentiel.
En quoi le disjoncteur Resi9 XE diffère-t-il d’un disjoncteur classique ?
Connectique XE : innovation Schneider
L’appareillage Resi9 XE se distingue par sa connectique à insertion automatique, pensée pour simplifier le travail des professionnels et des particuliers. Contrairement aux modèles à vis comme le Resi9 XP, ici, aucun vissage manuel : les conducteurs se connectent en un seul geste grâce à un système à ressort interne. Ce mécanisme réduit les manipulations et permet un gain de temps important à l’installation, notamment en logement neuf ou en rénovation complète.
Différences de pose, câblage, entretien
La pose devient plus intuitive. L’absence de vis réduit non seulement les temps d’intervention, mais aussi les erreurs de serrage. Le câblage est plus propre, les peignes d’alimentation s’intègrent parfaitement aux rails. En cas d’entretien ou de remplacement, la dépose est tout aussi rapide.
Sécurité d’installation : conformité NF
Les disjoncteurs Resi9 XE sont bien entendu conformes à la norme NF C 15-100. Leur système de verrouillage assure une tenue parfaite dans le tableau et une protection optimale contre les risques de surchauffe liés à un mauvais serrage.

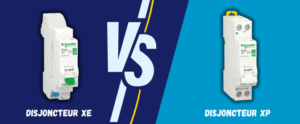

Voici un tableau récapitulatif qui met en évidence les différences entre un disjoncteur XE et XP :
| Critère | Resi9 XE | Resi9 XP |
|---|---|---|
| Type de connexion | Connectique automatique à ressort (sans vis) | Connexion à vis manuelle (serrage classique) |
| Facilité d’installation | Rapide et intuitive, sans outil grâce au système à ressort | Progressive et contrôlée, nécessite un tournevis |
| Risque d’erreurs de câblage | Réduit (pas de couple de serrage, connexion directe) | Maîtrisé, avec contrôle du couple de serrage lors de l’installation |
| Esthétique du câblage | Câblage propre et alignement optimal avec peignes XE | Moins régulier selon qualité du montage, avec peigne XP |
| Public ciblé | Professionnels + bricoleurs avertis recherchant gain de temps | Professionnels traditionnels habitués aux connexions à vis |
| Prix | Légèrement plus élevé, justifié par la rapidité et simplicité d’installation | Compétitif, adapté aux projets avec contrainte de coût ou préférences classiques |
Disjoncteur Rési9 XE bénéfices pour les électriciens et bricoleurs avertis ?
Rapidité de montage
En chantier, le temps est un facteur clé. Grâce à son système de connexion rapide, le disjoncteur XE permet d’optimiser les délais, surtout en logement neuf ou en rénovation complète. Vous gagnez du temps sur chaque coffret électrique.
Réduction des erreurs de câblage
Avec le système XE, les erreurs humaines sont limitées. Plus de couple de serrage à vérifier, plus de bornes mal fixées. Cela améliore la fiabilité globale de l’installation et réduit les risques de SAV après pose.
Compatibilité parfaite avec coffrets Resi9 pré-câblés
Le disjoncteur Resi9 XE est parfaitement adapté aux coffrets pré-équipés Schneider Resi9. Cela garantit une installation fluide, avec des références cohérentes et éprouvées sur le terrain.
Comment installer un disjoncteur Resi9 XE dans un tableau ?
Avant toute intervention, assurez-vous de choisir le disjoncteur adapté au circuit à protéger, en fonction des calibres nécessaires et de la norme en vigueur. Pour bien sélectionner le bon modèle, je vous invite à lire l’article « Disjoncteurs modulaires Schneider Resi9 : sécurité et performance ».
Étapes d’installation pas à pas
1. Couper l’alimentation générale
Assurez-vous que le courant est totalement coupé au niveau du disjoncteur principal. Cela garantit une intervention en toute sécurité.

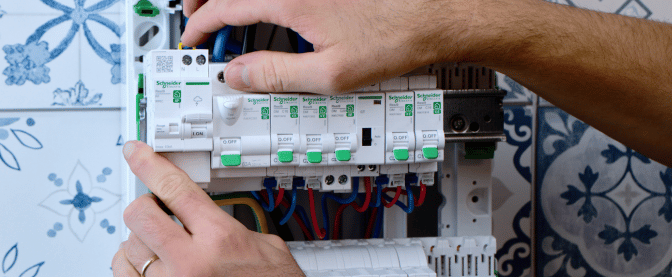

2. Positionner le disjoncteur
Placez le disjoncteur Resi9 XE sur le rail DIN du tableau, à l’emplacement prévu selon votre plan de câblage.
3. Connecter l’alimentation avec le peigne horizontal XE
Connecter le disjoncteur via le peigne horizontal XE : l’alimentation arrive automatiquement par la borne supérieure.
/!\ Utilisez les peignes XE d’origine Schneider pour garantir la compatibilité électrique et mécanique.
4. Câbler les sorties du circuit
Introduisez les fils de sortie vers le circuit dans la borne inférieure. Ces bornes sont à verrouillage automatique, assurant une connexion fiable et sans outil.
– Fil bleu clair : Neutre (N)
– Fil rouge, marron ou noir : Phase (L)
– Fil vert/jaune : Terre (PE) – ne se connecte pas au disjoncteur, mais directement à la barrette de terre du tableau
5. Contrôler l’installation et tester
Vérifiez que le disjoncteur est correctement fixé et que les connexions sont bien insérées.
Rétablissez le courant, puis testez la continuité électrique du circuit à l’aide d’un multimètre ou par activation des charges.
Conseil 123elec : Si vous n’êtes pas sûr de la procédure ou que vous n’avez pas les compétences nécessaires, je vous recommande de faire appel à un électricien qualifié.
Une mauvaise manipulation peut entraîner des risques importants.
Conclusion
Le disjoncteur Resi9 XE est bien plus qu’un simple module de protection. Il incarne une nouvelle façon de concevoir l’installation électrique : plus rapide, plus fiable, et plus sécurisée. Que vous soyez artisan ou particulier, vous trouverez dans cette gamme Schneider un partenaire de confiance.
